مقدمه

هیدروموتور به‌عنوان عملگرهای چرخشی شناخته می‌شوند. این موتور‌ها به‌طور خاص برای تبدیل انرژی هیدرولیکی به انرژی چرخشی یا فشار مایع به گشتاور طراحی شده‌اند. در این میان، اصطلاح “عملگر چرخشی” تنها به نوع خاصی از واحدها اطلاق می‌شود که چرخش آن‌ها محدود به کمتر از ۳۶۰ درجه است. گشتاور به‌عنوان تابعی از فشار تعریف می‌شود؛ به این معنا که سطح فشار ورودی موتور تحت تأثیر گشتاور مقاوم در محور خروجی قرار می‌گیرد.

پمپ هیدرولیک نیز دستگاهی است که نیروی مکانیکی و حرکت را به انرژی هیدرولیکی تبدیل می‌کند. در این زمینه، مهم است که توجه داشته باشیم یک موتور هیدرولیک وقتی به‌صورت معکوس عمل کند، نمی‌تواند به‌عنوان پمپ هیدرولیک محسوب شود. همچنین طراحی‌ای که به‌طور کامل به‌عنوان موتور قابل قبول است، ممکن است در برخی از کاربردها به‌عنوان پمپ عملکرد ضعیفی داشته باشد.

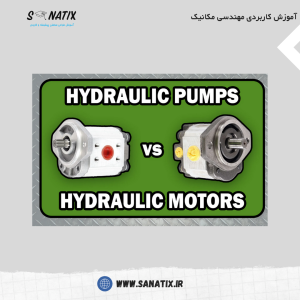

تفاوت‌های کلیدی بین موتور هیدرولیک و پمپ هیدرولیک

موتورهای هیدرولیک عمدتاً برای تولید گشتاور در یک فشار معین طراحی شده‌اند. تمرکز اصلی این موتورها بر روی کارایی مکانیکی و میزان گشتاور قابل انتقال است. در واقع، گشتاور تولید شده مستقیماً تحت تأثیر فشار ورودی و مقاومت بارهای مکانیکی قرار دارد. از سوی دیگر، پمپ‌های هیدرولیک برای تولید جریان در یک فشار معین طراحی شده‌اند و تمرکز آن‌ها بر کارایی حجمی و میزان جریان خروجی است. این دستگاه‌ها به‌طور مداوم حجم مشخصی از مایع را منتقل می‌کنند و به همین دلیل، کارایی حجمی آن‌ها در تعیین عملکرد کلی پمپ اهمیت ویژه‌ای دارد.

موتورهای هیدرولیک معمولاً در دامنه وسیعی از سرعت‌ها عمل می‌کنند، از دورهای پایین (RPM) تا دورهای بالا. این قابلیت به آن‌ها اجازه می‌دهد تا در کاربردهای متنوع و شرایط بار متغیر به خوبی عمل کنند. در مقابل، پمپ‌ها عمدتاً در دورهای بالا (RPM) کار می‌کنند و به‌طور خاص برای تأمین جریان مداوم در سیستم‌های هیدرولیک طراحی شده‌اند، به همین دلیل سرعت عملکرد آن‌ها در انتقال مایع و ایجاد فشار اهمیت بسزایی دارد.

اکثر موتورهای هیدرولیک برای کاربردهای دوطرفه طراحی شده‌اند، به‌ویژه در مواردی مانند بارهای ترمزی، که نیاز به تغییر جهت چرخش و گشتاور دارند. این ویژگی، انعطاف‌پذیری بالایی را در طراحی سیستم‌های هیدرولیک فراهم می‌آورد. برعکس، پمپ‌ها معمولاً تنها در یک جهت عمل می‌کنند که این امر به‌ویژه در سیستم‌های نیازمند جریان یکنواخت و بدون بازگشت، از اهمیت بالایی برخوردار است و باعث افزایش کارایی و کاهش پیچیدگی طراحی می‌شود.

موتورهای هیدرولیک می‌توانند برای مدت طولانی بی‌کار بمانند، به‌طوری‌که توانایی آن‌ها در ذخیره و استفاده از انرژی در زمان‌های مشخص به کارایی بالای سیستم کمک می‌کند. برعکس، پمپ‌ها معمولاً به‌طور مداوم و بدون وقفه کار می‌کنند، به‌ویژه در سیستم‌های هیدرولیکی که نیاز به تأمین جریان دائمی دارند. این ویژگی تضمین می‌کند که سیستم به‌طور مداوم تحت فشار و در حال کار باشد.

موتورهای هیدرولیک تحت بارهای جانبی بالایی قرار می‌گیرند، به‌ویژه در مواردی که از دنده‌ها، زنجیرها و پولی‌های با محرک تسمه استفاده می‌شود. این بارهای جانبی می‌توانند بر عملکرد و طول عمر موتور تأثیر بگذارند و بنابراین نیاز به طراحی مناسب دارند. از سوی دیگر، اکثریت پمپ‌ها تحت بارهای جانبی قرار نمی‌گیرند. معمولاً پمپ‌ها بر روی پاورپک نصب می‌شوند و محور آن‌ها مستقیماً به محرک اصلی متصل می‌شود، این طراحی به پمپ‌ها امکان می‌دهد که عملکرد بهینه‌ای داشته باشند و تحت بارهای جانبی شدید آسیب نبینند.

نتیجه‌گیری

در نهایت، انتخاب بین موتور هیدرولیک و پمپ هیدرولیک بستگی به نیازهای خاص سیستم و کاربرد مورد نظر دارد. موتورهای هیدرولیک بیشتر برای تولید گشتاور و عملکرد دوطرفه در شرایط متغیر طراحی شده‌اند، در حالی که پمپ‌های هیدرولیک عمدتاً برای تأمین جریان مداوم و یکنواخت در سیستم‌های هیدرولیکی مورد استفاده قرار می‌گیرند. درک ویژگی‌ها و کاربردهای هر یک از این دستگاه‌ها به مهندسان و طراحان سیستم‌های هیدرولیکی کمک می‌کند تا به‌طور مؤثرتری طراحی و عملکرد سیستم‌های خود را بهینه‌سازی کنند.

اگر به دنبال مشاوره یا سفارش پروژه طراحی صنعتی هستید، می‌توانید با تیم ما تماس بگیرید یا به صفحه سفارش پروژه سر بزنید و اگر علاقه‌مند به یادگیری بیشتر در زمینه طراحی صنعتی و مهندسی مکانیک هستید؟ در دوره‌های تخصصی ما ثبت‌نام کنید و به فروشگاه دوره‌ها مراجعه کنید تا از آخرین آموزش‌های ما بهره‌مند شوید.

مقدمه

بازار ساخت و تولید در ایران و خارج از ایران در حال تجربه‌ی یک رشد قابل‌توجه است، و مهندسی و طراحی مکانیک به‌عنوان یکی از اجزای حیاتی این بخش، ارتباط مستقیمی با این تحولات دارد. با توجه به این شرایط، فرصت‌های شغلی و حرفه‌ای زیادی برای مهندسان طراحی وجود دارد. آشنایی با آخرین نرم‌افزارهای مهندسی مانند AutoCAD، ANSYS، و SolidWorks و catia و … تنها یکی از الزامات موفقیت در این حوزه است. در ادامه، به بررسی مجموعه مهارت‌های تخصصی که برای موفقیت در این رشته ضروری است، می‌پردازیم.

1. دانش دقیق و عمیق دروس تخصصی

تسلط کامل بر اصول و مبانی مهندسی مکانیک برای هر مهندس طراحی مکانیک حیاتی است. حتی اگر در مراحل پایانی تحصیل خود هستید، مطالعه و مرور مباحث پایه‌ای که در سال‌های دوم و سوم دوره کارشناسی آموخته‌اید، می‌تواند در مصاحبه‌های شغلی و درک بهتر جزئیات طراحی به شما کمک کند.

به‌عنوان مثال، درک کامل مباحثی مانند استاتیک و مقاومت مصالح و طراحی اجزا باعث می‌شود بتوانید تحلیل دقیقی از عملکرد یک سازه یا دستگاه تحت بار داشته باشید. همچنین، آشنایی با استانداردهای صنعتی نظیر ASME، ASTM، و ISO و DIN برای انطباق طراحی‌ها با مقررات ایمنی و کارایی بسیار ضروری است. در طراحی یک پمپ صنعتی، به‌کارگیری استاندارد ASME برای محاسبه‌ی فشار و تنش‌های وارده به قطعات می‌تواند از مشکلات ناشی از نقص طراحی جلوگیری کند.

2. ایجاد علاقه به ابزارهای CAD و شبیه‌سازی

آشنایی با نرم‌افزارهای طراحی به کمک کامپیوتر (CAD) و شبیه‌سازی یکی از ضروریات اساسی برای هر مهندس طراحی مکانیک است. ابزارهایی مانند CATIA V5، SolidWorks، و Pro-E به شما امکان مدل‌سازی و تحلیل سه‌بعدی قطعات و سیستم‌ها را می‌دهند.

برای مثال، با استفاده از نرم‌افزار SolidWorks می‌توانید یک سیستم انتقال نیرو را مدل‌سازی کنید و با ابزار شبیه‌سازی ANSYS، تنش و تغییر شکل قطعات را تحت بارهای مختلف تحلیل کنید. این شبیه‌سازی‌ها به شما کمک می‌کند قبل از ساخت قطعات، به بهینه‌سازی طرح بپردازید و هزینه‌ها و زمان تولید را کاهش دهید.

3. دانش مواد و متریال

یکی از بخش‌های حیاتی طراحی مکانیکی، انتخاب مناسب مواد است. یک طراح مکانیک باید به خوبی از خواص مکانیکی، شیمیایی، و فیزیکی مواد آگاه باشد. همچنین، فرآیندهایی مانند عملیات حرارتی و پوشش‌دهی پودری نقش مهمی در تعیین استحکام و دوام نهایی قطعات دارند.

به‌عنوان مثال، در طراحی یک شفت فولادی که در معرض تنش‌های خستگی قرار دارد، استفاده از فولاد آلیاژی مناسب و اعمال عملیات حرارتی به‌منظور بهبود خواص خستگی می‌تواند عمر مفید قطعه را به میزان قابل‌توجهی افزایش دهد.

4. نقشه‌کشی صنعتی و استانداردهای آن

یکی از مهم‌ترین مهارت‌های یک مهندس طراحی مکانیک، تسلط به نقشه‌کشی صنعتی و استانداردهای آن است. نقشه‌های صنعتی باید به‌گونه‌ای تهیه شوند که تمام جزئیات فنی مورد نیاز برای ساخت و تولید در آن‌ها درج شده باشد. عدم وجود این جزئیات می‌تواند باعث سردرگمی در فرآیند تولید شود.

برای مثال، در طراحی یک گیربکس، اگر تلرانس‌های هندسی به‌درستی مشخص نشود، قطعات مونتاژشده ممکن است به‌درستی با یکدیگر جفت نشوند و عملکرد کلی سیستم تحت تأثیر قرار گیرد.

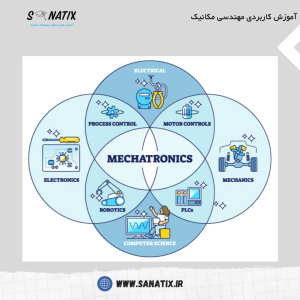

5. دانش مکاترونیک

با افزایش پیچیدگی سیستم‌های مکانیکی، دانش مهندسی مکاترونیک که ترکیبی از مکانیک، الکترونیک و کنترل است، اهمیت بیشتری یافته است. یک طراح مکانیک باید با سیستم‌های کنترل و ابزارهایی مانند MATLAB/Simulink آشنا باشد.

به‌عنوان مثال، در طراحی یک ربات صنعتی، استفاده از MATLAB برای شبیه‌سازی حرکات و سیستم‌های کنترل می‌تواند به بهبود دقت و عملکرد ربات کمک کند.

6. تسلط بر مکانیک در زمینه CAE

مهندسانی که در زمینه مهندسی به کمک کامپیوتر (CAE) فعالیت می‌کنند، باید درک عمیقی از اصول مکانیکی که پشت این نرم‌افزارها قرار دارد، داشته باشند. درک معادلات حاکم بر رفتار مواد و سازه‌ها در نرم‌افزارهایی مانند انسیس یا اباکوس باعث می‌شود تا به‌جای تکیه صرف بر نتایج نرم‌افزار، بتوانید آن‌ها را به‌درستی تفسیر کرده و اقدامات اصلاحی لازم را انجام دهید.

برای مثال، در تحلیل تنش یک بال هواپیما، دانستن اینکه چگونه تنش‌های محوری و برشی توزیع می‌شوند، به شما کمک می‌کند تا مناطقی را که احتمال شکست دارند، شناسایی و تقویت کنید.

7. تسلط بر مهارت‌های ارائه و ارتباطات

یک مهندس طراحی مکانیک باید بتواند ایده‌ها و طراحی‌های خود را به‌طور مؤثر به همکاران، مشتریان و مدیران ارشد منتقل کند. داشتن مهارت‌های ارتباطی قوی و توانایی ارائه، نقش مهمی در موفقیت شغلی شما دارد.

برای مثال، هنگام ارائه یک پروژه طراحی به یک شرکت صنعتی، شما باید بتوانید به‌طور شفاف مزایای طراحی خود را توضیح دهید و به سوالات فنی و مالی آن‌ها پاسخ دهید.

8. خلاقیت

خلاقیت در طراحی مکانیکی یکی از ویژگی‌های کلیدی است که به شما امکان می‌دهد تا محصولات جدید و نوآورانه‌ای را توسعه دهید. مهندسی مکانیک شامل طراحی محصولات مختلف از ژنراتورهای الکتریکی گرفته تا دستگاه‌های پزشکی است و این فرآیند به تخیل و خلاقیت نیاز دارد.

برای مثال، طراحی یک موتور الکتریکی جدید با بازده بالاتر و مصرف انرژی کمتر نیاز به خلاقیت و درک عمیق از رفتار الکترومغناطیسی و مکانیکی دارد.

9. توانایی کار تحت فشار

در دنیای صنعتی، پروژه‌ها معمولاً تحت فشار زمان و بودجه قرار دارند. یک مهندس موفق باید بتواند در شرایط فشار کاری، کارهای خود را اولویت‌بندی کرده و با حفظ آرامش و تمرکز، به وظایف خود رسیدگی کند.

برای مثال، در طراحی یک خط تولید که زمان تحویل پروژه محدود است، باید بتوانید تصمیم‌های سریع و مؤثری بگیرید تا پروژه به موقع تکمیل شود.

10. بهینه‌سازی

بهینه‌سازی زمان، هزینه و منابع یکی از اصول اصلی در طراحی صنعتی است. یک مهندس طراحی باید بتواند فرآیندها را به گونه‌ای بهینه‌سازی کند که نه تنها زمان و هزینه تولید کاهش یابد، بلکه مصرف مواد نیز به حداقل برسد.

برای مثال، در طراحی یک سیستم انتقال نیرو، استفاده از مواد سبک‌تر و مقاوم‌تر می‌تواند منجر به کاهش وزن و افزایش کارایی کلی سیستم شود.

11. دانش زیبایی‌شناسی و ارگونومی

علاوه بر عملکرد فنی، ظاهر و ارگونومی محصولات نیز اهمیت زیادی دارد. یک مهندس طراحی باید بتواند محصولی را طراحی کند که علاوه بر کارایی فنی، جذابیت بصری داشته و از نظر ارگونومیک مناسب باشد.

برای مثال، در طراحی یک صندلی اداری، شما باید به راحتی استفاده و زیبایی ظاهری آن نیز توجه کنید تا مشتریان علاقه‌مند به خرید آن شوند.

12. توجه به ایمنی و مقررات محصول/خدمات

مهندسان طراحی باید همیشه به ایمنی محصولات و خدمات توجه ویژه‌ای داشته باشند. محصول یا خدماتی که طراحی می‌شود نباید هیچ گونه خطر یا ضرری برای کاربران داشته باشد و باید با استانداردهای ایمنی مطابقت داشته باشد.

برای مثال، در طراحی یک بالابر صنعتی، رعایت استانداردهای ایمنی از جمله سیستم‌های جلوگیری از سقوط و حفاظت از کاربران حیاتی است.

اگر به دنبال یادگیری بیشتر در زمینه مهندسی طراحی مکانیک هستید، دوره‌های آموزشی ما را بررسی کنید و مهارت‌های خود را ارتقا دهید. همچنین می‌توانید با مطالعه مقاله «طراح مکانیک حرفه ای» به اطلاعات بیشتری دست یابید و برای سفارش پروژه‌های طراحی و مشاوره با ما تماس بگیرید.

مقدمه

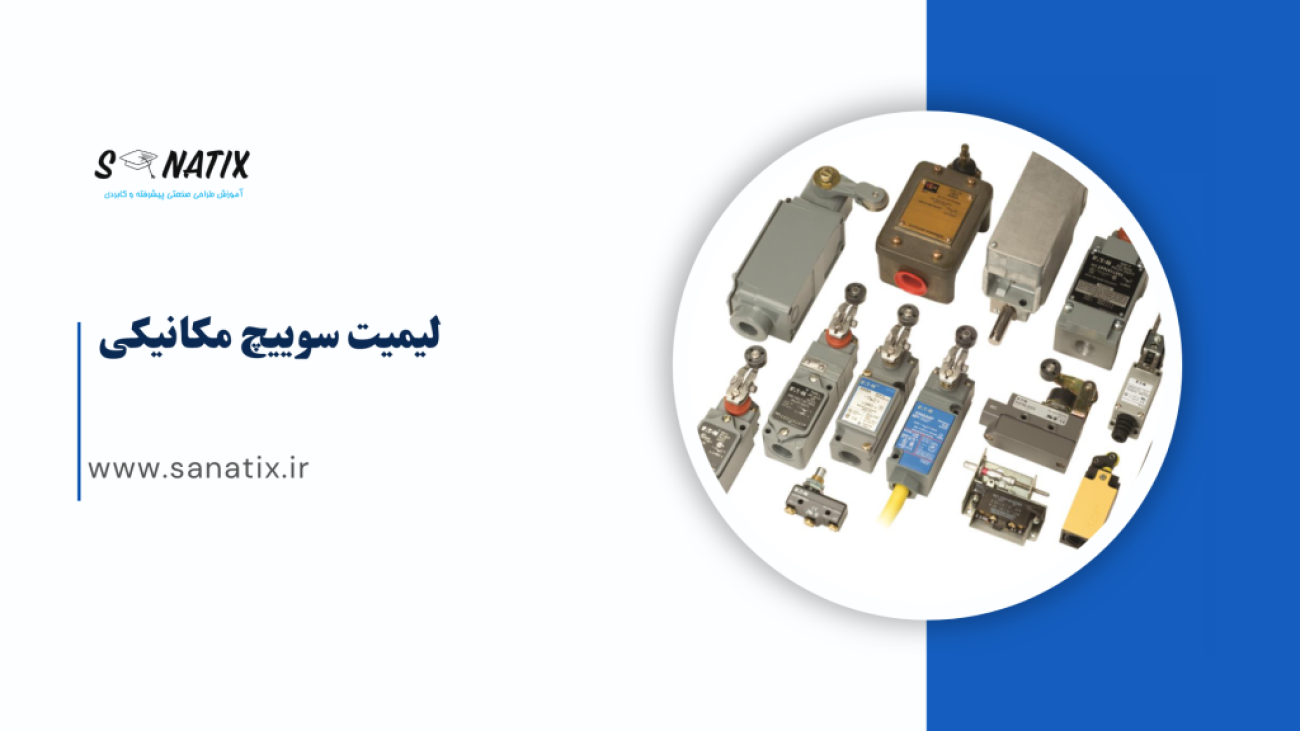

لیمیت سوییچ مکانیکی به عنوان یکی از اجزای حیاتی در سیستم‌های کنترل صنعتی شناخته می‌شوند. این دستگاه‌ها به عنوان حسگرهای تماسی عمل کرده و قادر به تشخیص موقعیت و حضور اشیاء در فرآیندهای تولید و ماشین‌کاری هستند. با توجه به اهمیت دقت و قابلیت اطمینان در محیط‌های صنعتی، درک اصول عملکرد و انواع مختلف این کلیدها می‌تواند به بهینه‌سازی عملیات و افزایش ایمنی کمک کند.

کلید محدودکننده یا لیمیت سوییچ چیست:

کلیدهای محدودکننده مکانیکی (Mechanical Limit Switches) دستگاه‌های حسگر تماسی هستند که در صنایع مختلف برای تشخیص موقعیت و حضور اشیاء در خطوط تولید و فرآیندهای اتوماسیون به‌طور گسترده استفاده می‌شوند. نام “کلید محدودکننده” از عملکرد فیزیکی این دستگاه نشأت گرفته است. هنگامی که یک جسم یا هدف با محرک کلید برخورد می‌کند، محرک حرکت کرده و در نهایت به نقطه‌ای می‌رسد که کنتاکت‌های الکتریکی تغییر وضعیت می‌دهند؛ این حالت معمولاً به عنوان “محدودیت” (Limit) عمل دستگاه شناخته می‌شود.

کلید محدودکننده:

کلید محدودکننده یک دستگاه الکترومکانیکی است که از دو بخش اصلی تشکیل شده است:

1.محرک (Actuator): بخش مکانیکی دستگاه که با جسم در تماس قرار می‌گیرد و در صورت اعمال نیرو، جابجا می‌شود.

2.کنتاکت‌های الکتریکی: محرک به صورت مکانیکی به مجموعه‌ای از کنتاکت‌ها متصل است. با جابجا شدن محرک، این کنتاکت‌ها تغییر وضعیت داده و یا مدار الکتریکی را باز یا بسته می‌کنند. به این ترتیب، سیگنال‌های کنترلی به سیستم الکتریکی منتقل می‌شوند.

این کلیدها به دلیل دقت و استحکام در برابر شرایط سخت صنعتی به‌طور گسترده در کنترل و محدود کردن حرکت اجسام و ماشین‌آلات صنعتی به‌کار گرفته می‌شوند.

انواع کلیدهای محدودکننده مکانیکی:

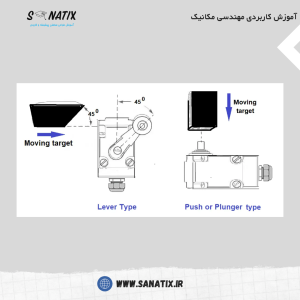

دو نمونه از رایج‌ترین انواع کلیدهای محدودکننده مکانیکی شامل:

1.کلید محدودکننده نوع اهرمی (Lever-Type Limit Switch):

این نوع کلید شامل یک بازوی اهرمی است که با تغییر وضعیت اهرم، کنتاکت‌های داخلی را تغییر می‌دهد. عملکرد این نوع کلید در سیستم‌هایی که نیاز به جابجایی خطی دارند، بسیار کارآمد است.

2.کلید محدودکننده نوع فشاری یا پلنگری (Plunger-Type Limit Switch):

این نوع کلید از یک محرک فشاری تشکیل شده است که با فشرده شدن، کنتاکت‌های الکتریکی را فعال یا غیرفعال می‌کند. این کلید معمولاً در کاربردهایی که به عملکرد سریع و دقیق نیاز است، به‌کار می‌رود.

در طراحی و استفاده از این کلیدها، انتخاب نوع مناسب کلید با توجه به شرایط کاری و نوع حرکت مکانیکی در سیستم، نقش کلیدی در افزایش بهره‌وری و دقت عملکرد تجهیزات صنعتی دارد.

عملکرد لیمیت سوییچ:

در کلید محدودکننده نوع اهرمی (Lever-Type Limit Switch)، بازوی محرک به یک شفت اهرم متصل است که می‌تواند به‌صورت آزادانه با جابجایی میله متصل به آن بچرخد. زمانی که نیروی وارد شده به میله برداشته می‌شود، شفت اهرم توسط یک فنر بازگشت (Return Spring) به موقعیت اولیه خود بازمی‌گردد. در بخش انتهایی شفت اهرم، یک غلتک نصب شده که با تغییر موقعیت از سمت راست به چپ، باعث چرخش یک شاسی می‌شود.

این عمل مکانیکی، یک یا چند مجموعه از کنتاکت‌های الکتریکی را که در سمت مقابل کلید محدودکننده قرار دارند، به حرکت درمی‌آورد. شفت شاسی از طریق محفظه به مجموعه اهرم کنتاکت‌ها متصل است که با حرکت آن، یک مجموعه از کنتاکت‌های الکتریکی فعال می‌شود. کنتاکت‌های الکتریکی ممکن است در حالت نرمال بسته (Normally Closed – NC) یا نرمال باز (Normally Open – NO) باشند.

عملکرد این مکانیسم به این صورت است که با تحریک محرک و بازوی اهرمی، وضعیت کنتاکت‌ها از حالت طبیعی یا غیرفعال به حالت فعال تغییر می‌کند. به عنوان مثال، یک کلید محدودکننده نرمال باز (NO) در هنگام فعال شدن بسته می‌شود و مدار الکتریکی را برقرار می‌کند، در حالی که یک کلید محدودکننده نرمال بسته (NC) در حالت فعال باز شده و مدار را قطع می‌کند.

این عملکرد دو حالته، به کلیدهای محدودکننده امکان می‌دهد تا به‌صورت دقیق در کنترل و نظارت بر حرکات مکانیکی در سیستم‌های صنعتی عمل کنند، به‌ویژه در مواردی که نیاز به تغییر وضعیت سریع و قابل‌اعتماد کنتاکت‌های الکتریکی وجود دارد.

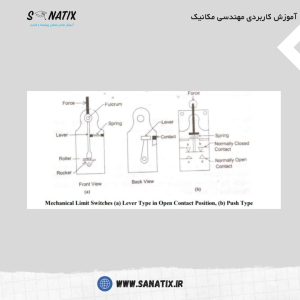

نمودار لیمیت سوییچ:

شکل (b) عملکرد دقیق‌تری از کلید محدودکننده نوع فشاری (Plunger-Type Limit Switch) را به تصویر می‌کشد. در این شکل، مجموعه‌ای از کنتاکت‌ها نشان داده می‌شود که توسط مجموعه اهرم کنتاکت فعال می‌شوند. در این مثال، مجموعه کنتاکت a-b به‌طور معمول بسته (Normally Closed – NC) و مجموعه کنتاکت c-d به‌طور معمول باز (Normally Open – NO) است.

با فشرده شدن اهرم، وضعیت هر کنتاکت تغییر کرده و به حالت مخالف خود می‌رود؛ به‌طوری‌که کنتاکت‌های بسته، باز می‌شوند و کنتاکت‌های باز، بسته. این تغییر وضعیت، عملکرد کلید محدودکننده را مشخص می‌کند و باعث قطع یا وصل مدار الکتریکی می‌شود.

هنگام نصب این کلید، کاربر سیم‌های جفت کنتاکت‌های مناسب را به کنترلر (PLC یا مدار کنترلی) متصل می‌کند. کنترلر از طریق سنجش ولتاژ یا جریان که از کنتاکت‌های فعال ارسال می‌شود، می‌تواند وضعیت فعلی سیستم را شناسایی و واکنش مناسب را نشان دهد. این روش اتصال و شناسایی، دقت و اطمینان بالایی را در کاربردهای صنعتی فراهم می‌آورد، به‌ویژه در سیستم‌هایی که نیاز به تشخیص سریع تغییر وضعیت‌ها دارند.

لیمیت سوییچ نوع فشاری به دلیل طراحی مستقیم و ساده، برای کاربردهای سنگین صنعتی که در آن‌ها نیاز به تحمل بارهای ولتاژ و جریان بالا است، بسیار مناسب هستند.

کلیدهای محدودکننده در چندین نوع و طرح وجود دارند:

کلیدهای محدودکننده (Limit Switches) در انواع و طرح‌های مختلفی طراحی و تولید می‌شوند تا نیازهای مختلف صنعتی را پوشش دهند. در اینجا تنها دو مفهوم کلیدی از طراحی آن‌ها ارائه شده است. این کلیدها برای کاربردهای سنگین صنعتی طراحی شده‌اند، جایی که تماس فیزیکی بین محرک (Actuator) و فرآیند حس‌شونده وجود دارد.

برای مثال، کلیدهای محدودکننده اغلب در ماشین‌آلات CNC و ابزارهای ماشین‌کاری به‌منظور محدود کردن حرکت محورها (مثل محورهای X، Y، Z) استفاده می‌شوند. همچنین، در سیستم‌های حمل و نقل مواد نیز به کار گرفته می‌شوند. به عنوان مثال، برای تشخیص عبور یک قطعه در طول یک نوار نقاله (Conveyor Belt)، این کلیدها به‌عنوان یک حسگر مکانیکی عمل کرده و وضعیت قطعه را به سیستم کنترل ارسال می‌کنند.

این کلیدها معمولاً برای تحمل ولتاژهای بالا (هم AC و هم DC) طراحی شده‌اند. به دلیل همین خصوصیت، نمی‌توان آن‌ها را به‌صورت مستقیم به پورت ورودی کامپیوتر یا سیستم‌های دیجیتال متصل کرد، مگر اینکه سیگنال خروجی آن‌ها به سطح TTL (Transistor-Transistor Logic) تبدیل شود. برای این کار، معمولاً از مبدل‌های سیگنال استفاده می‌شود تا سیگنال‌های ولتاژ بالا به مقادیر قابل‌قبول برای مدارهای دیجیتالی و میکروکنترلرها تبدیل شوند.

این کلیدها به دلیل طراحی مقاوم و عملکرد مکانیکی دقیق، در صنایع مختلفی مانند خودروسازی، تولید قطعات الکترونیکی، و تجهیزات بسته‌بندی بسیار مورد استفاده قرار می‌گیرند.

ویژگی‌ها و مزایای کلیدهای محدودکننده:

• کاربرد گسترده: کلیدهای محدودکننده می‌توانند در تقریباً هر محیط صنعتی، از جمله محیط‌های سخت و خشن، مورد استفاده قرار گیرند.

• دقت و تکرارپذیری بالا: این کلیدها دارای دقت و تکرارپذیری بسیار بالایی هستند، که امکان انجام وظایف دقیق و قابل پیش‌بینی را فراهم می‌آورد.

• مصرف انرژی پایین: کلیدهای محدودکننده معمولاً مصرف برق کمی دارند، که باعث کاهش هزینه‌های عملیاتی و افزایش بهره‌وری می‌شود.

• قابلیت سوئیچ کردن بارهای القایی بالا: این کلیدها می‌توانند بارهایی با القای بالا را به راحتی سوئیچ کنند، که آن‌ها را برای استفاده در محیط‌های با بارهای الکتریکی زیاد مناسب می‌سازد.

• کنترل چندین بار: کلیدهای محدودکننده قادر به کنترل چندین بار هستند، که امکان مدیریت و نظارت بر چندین سیستم را به صورت همزمان فراهم می‌آورد.

محدودیت‌های کلیدهای محدودکننده:

• سرعت پایین: این کلیدها معمولاً به تجهیزات با سرعت پایین محدود می‌شوند، و نمی‌توانند در سیستم‌هایی با حرکات سریع به خوبی عمل کنند.

• نیاز به تماس مستقیم: کلیدهای محدودکننده باید تماس مستقیم با هدف مورد نظر داشته باشند تا بتوانند به درستی عمل کنند. این نیاز ممکن است در برخی کاربردها محدودیت‌هایی ایجاد کند.

• فرسایش قطعات مکانیکی: با توجه به اینکه این کلیدها شامل قطعات مکانیکی متحرک هستند، در نهایت دچار فرسایش می‌شوند. این موضوع می‌تواند منجر به نیاز به نگهداری و تعویض منظم کلیدها شود.

این ویژگی‌ها و محدودیت‌ها به مهندسان و طراحان کمک می‌کند تا بهترین گزینه‌های کلیدهای محدودکننده را بر اساس نیازهای خاص خود انتخاب کنند.

اگر به جزئیات بیشتری در مورد طراحی دستگاه‌های صنعتی و ماشین‌آلات علاقه دارید، به صفحه فروشگاه دوره‌ها ما سر بزنید. همچنین، در صورتی که سوالی دارید یا به همکاری در پروژه‌های صنعتی نیاز دارید، می‌توانید به صفحه طراحی و ساخت مراجعه کنید. برای مشاهده پست‌های مرتبط دیگر، ما را دنبال کنید!

مقدمه

در دنیای امروزی، اتوماسیون صنعتی به عنوان عوامل کلیدی در افزایش کارایی و بهره‌وری فرآیندها شناخته می‌شوند. یکی از مهم‌ترین ابزارها در این حوزه، محرک‌های پنوماتیکی هستند که با تبدیل انرژی هوای فشرده به نیروی مکانیکی، امکان انجام انواع عملیات را فراهم می‌آورند. این محرک‌ها به دلیل سرعت بالا، دقت و کاهش تلفات انرژی، به طور گسترده‌ای در صنایع مختلف از جمله خودروسازی، بسته‌بندی، و تولید استفاده می‌شوند. در این مقاله، به بررسی مفاهیم اساسی محرک‌های پنوماتیکی، انواع آن‌ها، و کاربردهای مختلف آن‌ها در سیستم‌های صنعتی خواهیم پرداخت.

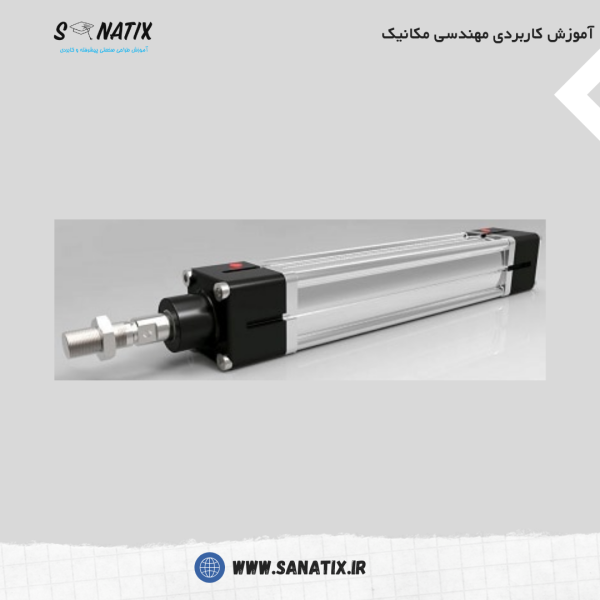

محرک‌های پنوماتیکی چیستند؟

محرک‌های پنوماتیکی یا سیلندرها ابزارهای حیاتی در سیستم‌های اتوماسیون صنعتی هستند که وظیفه تبدیل انرژی فشاری هوای فشرده به انرژی مکانیکی را بر عهده دارند. این فرآیند شامل استفاده از نیروی تولید شده توسط حرکت پیستون است که به عنوان نیروی محرک در سیستم‌های مختلف مورد استفاده قرار می‌گیرد.

عملکرد این محرک‌ها به این صورت است که هوای فشرده تولید شده توسط کمپرسور ابتدا به مخزن ذخیره منتقل می‌شود. پس از آن، هوای فشرده به‌طور کنترل‌شده از مخزن به محرک‌های پنوماتیکی منتقل می‌شود، که موجب ایجاد حرکت و نیروی لازم برای انجام کارهای مختلف می‌شود.

محرک‌های پنوماتیکی به دلیل طراحی ساده، کارایی بالا و هزینه‌های نگهداری پایین، در کاربردهای متنوعی از جمله خطوط تولید، ماشین‌آلات بسته‌بندی و سیستم‌های کنترل خودکار به کار می‌روند. در ادامه، به بررسی انواع مختلف این محرک‌ها و ویژگی‌های هر یک خواهیم پرداخت.

انواع محرک‌های پنوماتیکی

سیلندرهای پنوماتیکی به عنوان اجزای کلیدی در سیستم‌های اتوماسیون صنعتی، قادر به ایجاد انواع حرکات خطی، چرخشی و نوسانی هستند. این محرک‌ها به طور کلی به سه دسته اصلی تقسیم می‌شوند:

۱. سیلندر خطی (سیلندرهای پنوماتیکی): این نوع محرک‌ها برای تولید حرکت خطی طراحی شده‌اند و به‌طور گسترده در کاربردهای مختلف صنعتی مورد استفاده قرار می‌گیرند. سیلندرهای پنوماتیکی با تبدیل انرژی هوای فشرده به نیروی مکانیکی، امکان حرکت در یک راستا را فراهم می‌کنند.

۲. سیلندرچرخشی : این محرک‌ها برای تولید حرکت چرخشی به کار می‌روند و معمولاً در کاربردهایی مانند کنترل دریچه‌ها، انتقال نیرو و سیستم‌های کنترلی اتوماتیک استفاده می‌شوند. سیلندرهای چرخشی با استفاده از فشار هوا، امکان تولید گشتاور و حرکت دورانی را فراهم می‌آورند.

کاربرد انواع سیلندرهای پنوماتیکی

سیلندرهای پنوماتیکی ابزارهایی هستند که قابلیت انجام وظایف متنوعی را دارند، از جمله:

• گیره‌گذاری: برای نگه‌داشتن اجسام در موقعیت‌های مشخص.

• مهرزنی: برای اعمال فشار و ایجاد نشانه‌های دقیق روی سطوح مختلف.

• انتقال: برای جابجایی اجسام در خط تولید.

• شاخه‌گذاری: برای تقسیم جریان مواد یا محصولات.

• تخصیص: برای اختصاص دادن مواد به نقاط مختلف فرآیند.

• خارج‌سازی: برای حذف اجسام از یک مکان به مکان دیگر.

• اندازه‌گیری: برای ایجاد دقت در اندازه‌گیری ابعاد و فواصل.

• شیب‌دهی: برای تنظیم زاویه یا موقعیت اجسام.

• خم‌کاری: برای تغییر شکل مواد به صورت خمیده.

• چرخاندن: برای تولید حرکت دورانی.

طبقه‌بندی‌های مختلف سیلندرهای پنوماتیکی

مقدمه

فرآیند دنده‌زنی با شیپر به‌عنوان یکی از روش‌های مهم و مؤثر در تولید چرخ دنده‌ها شناخته می‌شود. این فرآیند به‌ویژه برای تولید چرخ دنده‌های ساده، چرخ دنده‌های راچت و مارپیچ ها کاربرد دارد. با توجه به نیاز روزافزون به دقت و کیفیت در طراحی و تولید قطعات مکانیکی، دنده‌زنی با شیپر به‌عنوان یک راهکار مناسب برای برآورده‌سازی این نیازها مطرح شده است.

در این پست، به بررسی فرآیند دنده‌زنی با شیپر، انواع مختلف آن، مزایا و معایب، و همچنین کاربردهای آن در صنعت خواهیم پرداخت.

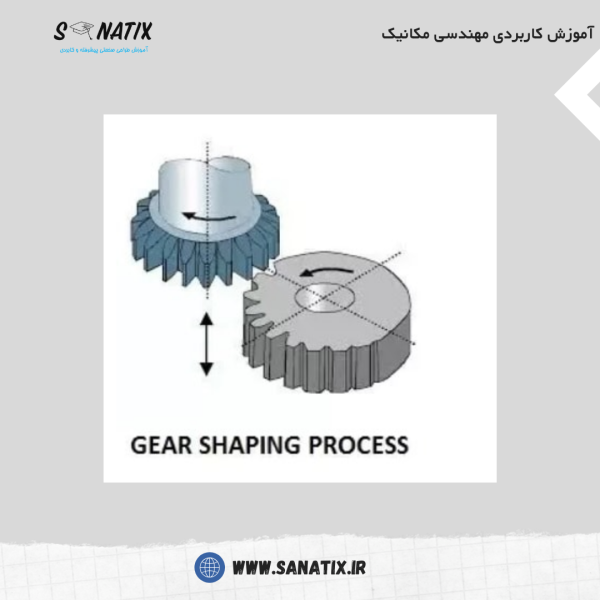

دنده‌زنی با شیپر

دنده‌زنی با شیپر (Gear Shaping) یکی از روش‌های متداول برای ساخت دنده‌ها در مهندسی مکانیک است. این فرآیند برای تولید چرخ‌دنده‌هایی با دقت بالا و شکل‌های مختلف استفاده می‌شود. در این روش، یک ابزار برشی به شکل دنده (که معمولاً به آن کاتر شیپر می‌گویند) با حرکت رفت و برگشتی عمودی یا افقی (معمولاً عمودی) در تماس با قطعه کار قرار می‌گیرد و سطح دنده‌ها را برش می‌دهد.

انواع دنده‌زنی با شیپر

فرم‌دهی چرخ دنده یکی از روش‌های کلیدی در تولید چرخ دنده‌ها به شمار می‌آید. در این فرآیند، دندانه‌های چرخ دنده با استفاده از ابزار برش چند نقطه‌ای به‌دقت اندازه‌گیری و فرم‌دهی می‌شوند. این تکنیک به تولید دندانه‌هایی با دقت بالا و تلرانس‌های مشخص کمک می‌کند.

انواع مختلف فرآیندهای فرم‌دهی چرخ دنده شامل موارد زیر است:

(a) برش چرخ دنده با فرم‌دهنده چرخ دنده:

در این روش، از ماشین‌آلات مخصوصی به نام فرم‌دهنده‌های چرخ دنده استفاده می‌شود که امکان تولید دندانه‌های دقیق با هندسه‌های خاص را فراهم می‌کند. این ماشین‌آلات با حرکات رفت و برگشتی و چرخشی، برش دندانه‌ها را انجام می‌دهند.

(b) فرآیند شانه:

این تکنیک شامل استفاده از کاتری به شکل شانه‌ای است که به طور عمودی بر روی قطعه کار حرکت می‌کند. برش تنها در حرکت رو به پایین انجام می‌شود و در حرکت بازگشتی هیچ برشی صورت نمی‌گیرد. این روش معمولاً برای تولید چرخ دنده‌های بزرگ و با تعداد دندانه‌های بالا مناسب است.

(c) فرآیند هابینگ:

این روش شامل استفاده از یک کاتر چرخشی است که به صورت مداوم بر روی سطح قطعه کار حرکت می‌کند. با چرخش کاتر و تغذیه شعاعی قطعه کار، دندانه‌ها به صورت همزمان برش داده می‌شوند. این فرآیند برای تولید انبوه چرخ دنده‌ها با دقت و سرعت بالا بسیار کارآمد است.

هر یک از این روش‌ها مزایا و معایب خاص خود را دارند و انتخاب روش مناسب بستگی به نوع چرخ دنده، مشخصات طراحی و نیازهای تولید دارد.

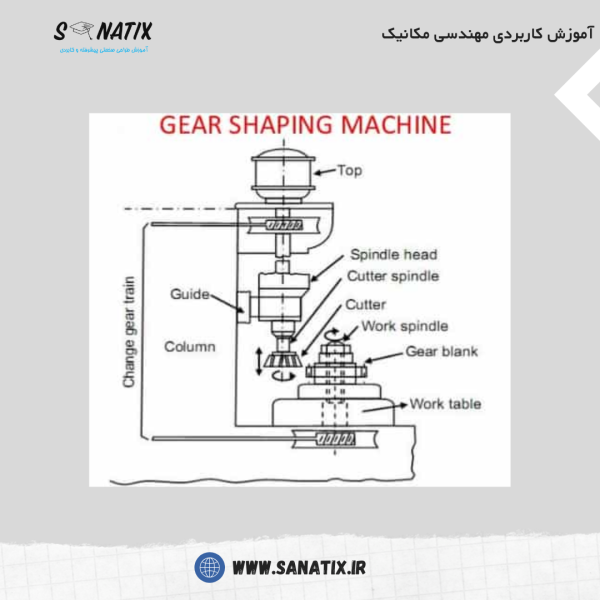

ماشین دنده‌زنی با شیپر

ماشین دنده‌زنی با شیپر، یک دستگاه تخصصی برای تولید چرخ دنده‌ها به‌وسیله فرآیند دنده‌زنی است. این دستگاه با بهره‌گیری از یک کاتر رفت و برگشتی، امکان برش دقیق و یکنواخت دندانه‌ها را فراهم می‌آورد. طراحی و عملکرد این ماشین به گونه‌ای است که می‌تواند انواع مختلف چرخ دنده‌ها، از جمله چرخ دنده‌های ساده و مورب را تولید کند.

اجزای اصلی ماشین

1. کاتر دنده‌زنی: کاتر معمولاً به صورت دیسکی با دندانه‌های خاص طراحی شده است. این دندانه‌ها دارای پروفایل و زاویه فشار مشخصی هستند که بر اساس نوع چرخ دنده‌ای که قرار است تولید شود، تعیین می‌شوند.

2. مکانیزم حرکت: کاتر به صورت رفت و برگشتی حرکت می‌کند، در حالی که قطعه کار (چرخ دنده) به آرامی حول محور خود می‌چرخد. این دو حرکت، به تولید یکنواخت دندانه‌ها کمک می‌کند.

3. مکانیزم تغذیه: با استفاده از یک سیستم تغذیه رادیالی، کاتر به تدریج به عمق مورد نظر نفوذ می‌کند تا دندانه‌های مورد نیاز با تلرانس‌های دقیق برش داده شوند. این تغذیه معمولاً به صورت دستی یا اتوماتیک انجام می‌شود.

4. سیستم کنترل: ماشین‌های دنده‌زنی مدرن معمولاً دارای سیستم‌های کنترلی پیشرفته هستند که به اپراتور اجازه می‌دهند تا پارامترهای مختلف مانند سرعت، عمق برش و زمان را تنظیم کنند.

فرآیند دنده‌زنی

فرآیند دنده‌زنی با شیپر به‌صورت زیر انجام می‌شود:

1. آماده‌سازی: قطعه کار بر روی میز ماشین ثابت می‌شود و کاتر با تنظیمات مناسب آماده برش می‌گردد.

2. برش: با شروع حرکت کاتر، این ابزار به صورت رفت و برگشتی در طول دندانه‌های چرخ دنده حرکت می‌کند. همزمان، قطعه کار حول محور خود می‌چرخد تا دندانه‌ها به صورت یکنواخت برش داده شوند.

3. تغذیه و عمق برش: با استفاده از مکانیزم تغذیه، کاتر به تدریج به عمق مورد نظر نفوذ می‌کند. این فرآیند تا زمانی ادامه می‌یابد که دندانه‌ها به طور کامل تولید شوند.

4. پایان کار: پس از برش کامل، ماشین به صورت خودکار متوقف می‌شود و قطعه کار آماده می‌شود تا از ماشین خارج شود.

مزایا

ماشین دنده‌زنی شیپر به دلیل دقت بالا، قابلیت تولید انبوه و تنوع در تولید انواع چرخ دنده‌ها، یکی از ابزارهای مهم در صنایع مختلف به شمار می‌رود. این دستگاه می‌تواند تلرانس‌های دقیق را حفظ کند و به تکرارپذیری بالا در تولید کمک کند.

با این توضیحات، می‌توان گفت که ماشین دنده‌زنی با شیپر یکی از ابزارهای کلیدی در صنعت ماشین‌سازی و تولید چرخ دنده‌ها است.

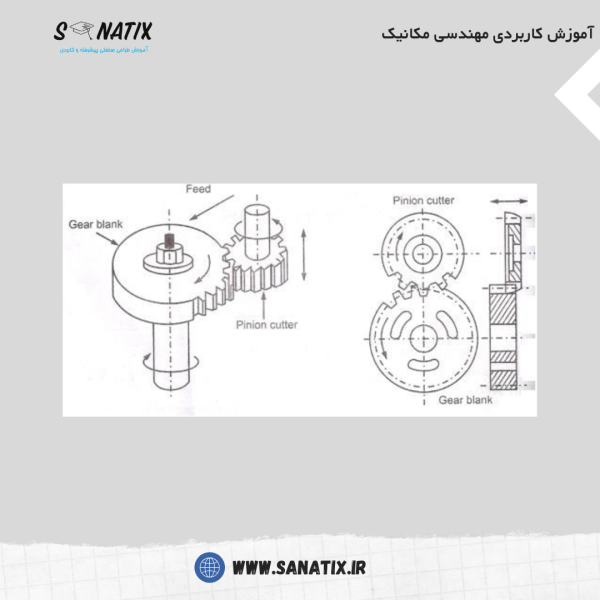

فرآیند دنده‌زنی با کاتر پینیونی

فرآیند دنده‌زنی با کاتر پینیونی به عنوان یک روش مؤثر برای تولید چرخ دنده‌های ساده و مورب شناخته می‌شود. در این روش، کاتر به‌صورت پینیون طراحی شده و دارای پروفایل دندانه‌ای مشابه چرخ دنده‌ای است که باید تولید شود. این تکنیک به‌دلیل کارایی و دقت بالا در تولید دندانه‌ها، در صنایع مختلف به‌کار می‌رود.

اصل کار:

در این فرآیند، دندانه‌ها با استفاده از حرکت رفت و برگشتی کاتر و چرخش همزمان قطعه کار ایجاد می‌شوند. این عمل باعث می‌شود که کاتر در حین برش به‌طور مداوم به قطعه کار نزدیک شود و دندانه‌های دقیق و یکنواختی را تولید کند.

تنظیمات:

1. حرکت رفت و برگشتی: کاتر به‌صورت رفت و برگشتی حرکت می‌کند. این حرکت در نرخ‌های متغیر بین 50 تا 450 حرکت در دقیقه تنظیم می‌شود.

2. چرخش قطعه کار: قطعه کار به‌طور همزمان با کاتر می‌چرخد. سرعت چرخش کاتر و قطعه کار باید هم‌زمان و برابر باشد تا دندانه‌ها به‌درستی تولید شوند.

3. تغذیه شعاعی: برای رسیدن به عمق برش مناسب، حرکت شعاعی به کاتر داده می‌شود. این حرکت به‌دقت کنترل می‌شود تا از تولید دندانه‌های صحیح و مطابق با استانداردهای مورد نظر اطمینان حاصل شود.

نحوه کار:

1. تغذیه کاتر: در ابتدا، کاتر به عمق مورد نظر تغذیه می‌شود. در این مرحله، کاتر در حالت رفت و برگشتی قرار دارد و قطعه کار ثابت است.

2. چرخش همزمان: در حین حرکت رفت و برگشتی کاتر، چرخش قطعه کار نیز انجام می‌شود. این هماهنگی باعث ایجاد دندانه‌هایی با شکل و عمق مشخص می‌شود.

3. کنترل عمق برش: عمق برش با استفاده از یک مکانیزم تنظیمی (معمولاً یک پیچ یا کالیپر) به‌طور دقیق کنترل می‌شود تا مطمئن شویم که دندانه‌ها در عمق صحیح ایجاد شده‌اند.

مزایا:

• امکان تولید دندانه‌های با دقت بالا و تلرانس‌های نزدیک.

• قابلیت تولید انواع چرخ دنده‌ها با شکل‌های مختلف با استفاده از یک کاتر واحد.

• افزایش کارایی تولید به‌دلیل کاهش زمان چرخه تولید و بهینه‌سازی فرآیند.

معایب:

• این روش به دلیل نیاز به دقت بالا و تنظیمات پیچیده ممکن است زمان‌بر باشد.

• عدم امکان تولید چرخ دنده‌های مارپیچ و چرخ مارپیچ.

فرآیند دنده‌زنی با کاتر پینیونی به‌دلیل توانایی‌اش در تولید چرخ دنده‌های با کیفیت و دقیق، همچنان یکی از روش‌های محبوب در صنعت ماشین‌سازی و تولید قطعات مکانیکی به شمار می‌آید.

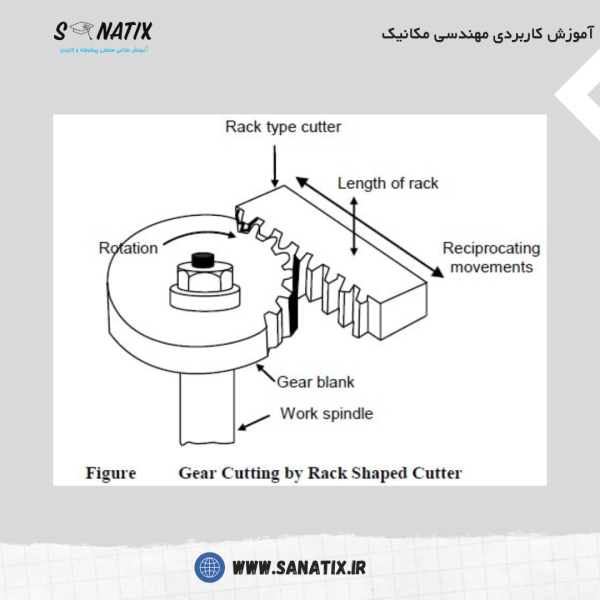

دنده‌زنی با کاتر شانه‌ای

دنده‌زنی با کاتر شانه‌ای یکی از روش‌های موثر و رایج برای تولید چرخ دنده‌ها، به‌ویژه چرخ دنده‌های ساده و مورب است. این روش به‌خاطر دقت و قابلیت تولید بالا، در صنایع مختلفی نظیر خودروسازی و تولید ماشین‌آلات صنعتی کاربرد دارد.

اصل کار:

در این فرآیند، از کاتری به شکل شانه‌ای استفاده می‌شود که دارای چندین دندانه است. کاتر به‌صورت رفت و برگشتی حرکت می‌کند و در حین این حرکت، قطعه کار نیز با سرعت پایین می‌چرخد. برش دندانه‌ها تنها در حرکت رو به پایین انجام می‌شود و حرکت رو به بالا فقط یک حرکت بازگشتی است.

تنظیمات:

1. حرکت رفت و برگشتی: کاتر به‌صورت رفت و برگشتی با سرعتی بین 50 تا 200 حرکت در دقیقه حرکت می‌کند. این حرکت اصلی، موجب برش دندانه‌ها در عمق مشخص می‌شود.

2. چرخش قطعه کار: در این روش، قطعه کار با دور پایین می‌چرخد تا دندانه‌های جدیدی تولید شود. چرخش با توجه به نسبت دندانه‌های کاتر و قطعه کار تنظیم می‌شود.

3. تغذیه شعاعی: پس از هر بار برش، حرکت شعاعی به کاتر داده می‌شود تا به عمق برش مناسب برسد. این تنظیمات به‌دقت کنترل می‌شود تا از دقت و کیفیت بالای دندانه‌ها اطمینان حاصل شود.

نحوه کار:

1. برش دندانه‌ها: در مرحله اول، کاتر به سمت پایین حرکت می‌کند و دندانه‌ها را برش می‌دهد. در این مرحله، قطعه کار ثابت است.

2. حرکت بازگشتی: پس از اتمام برش، کاتر به سمت بالا بازمی‌گردد و این حرکت تنها برای جابه‌جایی به‌کار می‌رود.

3. تکرار فرآیند: پس از هر بار برش، قطعه کار به اندازه‌ای جابه‌جا می‌شود که برش دندانه‌های بعدی امکان‌پذیر شود. این فرآیند به‌صورت مداوم تکرار می‌شود تا تمام دندانه‌های مورد نظر تولید شوند.

مزایا:

• تولید انبوه: این روش برای تولید انبوه چرخ دنده‌ها مناسب است و زمان چرخه تولید را به‌طور قابل توجهی کاهش می‌دهد.

• دقت بالا: دقت در برش دندانه‌ها با استفاده از کاتر شانه‌ای بسیار بالا است و امکان حفظ تلرانس‌های نزدیک فراهم می‌شود.

• تنوع تولید: این فرآیند قابلیت تولید انواع چرخ دنده‌ها را دارد، به جز چرخ دنده‌های مارپیچ.

معایب:

• متناوب بودن عملیات: به‌دلیل نیاز به جابه‌جایی قطعه کار به حالت اولیه پس از هر بار برش، این فرآیند برای چرخ دنده‌های بزرگ با تعداد دندانه‌های زیاد می‌تواند زمان‌بر باشد.

• عدم امکان تولید دندانه‌های داخلی: این روش به‌طور کلی برای تولید چرخ دنده‌های داخلی مناسب نیست.

در نتیجه، دنده‌زنی با کاتر شانه‌ای به‌عنوان یک روش کارآمد و دقیق در تولید چرخ دنده‌ها، به‌ویژه برای تولید انبوه و با کیفیت، همچنان در صنعت مهندسی مورد استفاده قرار می‌گیرد.

مزایای دنده‌زنی با شیپر

فرآیند دنده‌زنی با شیپر به‌عنوان یک روش تولید دقیق و کارآمد در صنعت ماشین‌سازی شناخته می‌شود. در زیر، مزایای این فرآیند به‌طور فنی و تخصصی توضیح داده شده است:

(a) زمان کوتاه‌تر چرخه تولید:

دنده‌زنی با شیپر به دلیل استفاده از حرکات رفت و برگشتی سریع و امکان تغذیه شعاعی، زمان چرخه تولید را به‌طور قابل توجهی کاهش می‌دهد. این امر به ویژه برای تولید انبوه چرخ دنده‌های متوسط و بزرگ موثر است، چرا که می‌توان فرآیند برش را با سرعت بالا و بدون نیاز به توقف‌های مکرر انجام داد.

(b) قابلیت تولید انواع مختلف چرخ دنده:

این فرآیند امکان تولید انواع مختلف چرخ دنده‌ها را فراهم می‌آورد، از جمله چرخ دنده‌های ساده و هلیکال. این تنوع در تولید، به طراحان و مهندسان امکان می‌دهد تا چرخ دنده‌های مورد نیاز برای کاربردهای خاص را با کارایی بالا تولید کنند.

(c) امکان حفظ تلرانس دقیق:

در فرآیند دنده‌زنی با شیپر، دقت در برش دندانه‌ها به‌وسیله کنترل دقیق پارامترهای ماشین‌کاری و تنظیمات کاتر به‌دست می‌آید. این دقت، به حفظ تلرانس‌های نزدیک در ابعاد و اشکال دندانه‌ها کمک می‌کند و از این رو کیفیت نهایی چرخ دنده‌ها را افزایش می‌دهد.

(d) حفظ دقت و تکرارپذیری پروفایل دندانه:

یکی از ویژگی‌های کلیدی این فرآیند، دقت بالای آن در تولید پروفایل دندانه‌ها است. با استفاده از کاترهای با طراحی دقیق و ماشین‌آلات با دقت بالا، امکان تولید پروفایل‌های دندانه با تکرارپذیری بالا فراهم می‌شود. این خصوصیت در کاربردهایی که نیاز به هماهنگی و تطابق دقیق دندانه‌ها وجود دارد، اهمیت ویژه‌ای دارد.

(e) برش چرخ دنده‌های با مدول یکسان:

دنده‌زنی با شیپر این امکان را فراهم می‌آورد که با استفاده از یک نوع کاتر، چرخ دنده‌های با تعداد دندانه‌های مختلف اما مدول یکسان تولید شود. این انعطاف‌پذیری در طراحی و تولید، به مهندسان این امکان را می‌دهد که با کاهش هزینه‌های تولید و زمان آماده‌سازی، به راحتی انواع مختلف چرخ دنده‌ها را بر اساس نیازهای خاص تولید کنند.

در نتیجه، فرآیند دنده‌زنی با شیپر به عنوان یک روش موثر و اقتصادی در تولید چرخ دنده‌ها، ویژگی‌های فنی و تخصصی بالایی دارد که آن را برای استفاده در صنایع مختلف بسیار مناسب می‌سازد.

معایب دنده‌زنی با شیپر

فرآیند دنده‌زنی با شیپر با وجود مزایای فراوان، دارای چندین محدودیت و معایب است که به‌طور تخصصی در زیر بررسی می‌شود:

(a) مناسب برای چرخ دنده‌های داخلی نیست:

دنده‌زنی با شیپر به دلیل ساختار و طراحی ابزار برش، عمدتاً برای تولید چرخ دنده‌های خارجی مناسب است. این فرآیند به دلیل عدم توانایی در رسیدن به عمق و زاویه مناسب برای برش چرخ دنده‌های داخلی، نمی‌تواند در تولید این نوع دنده‌ها استفاده شود. چرخ دنده‌های داخلی به تکنیک‌های خاصی نیاز دارند که بتوانند دندانه‌ها را در فضای محدود و با دقت بالا شکل دهند.

(b) عدم برش در حرکت بازگشتی:

حرکت رفت و برگشتی کاتر در فرآیند دنده‌زنی باعث می‌شود که فقط در حرکت به جلو برش انجام شود و در حرکت بازگشتی هیچ برشی صورت نگیرد. این موضوع به معنی از دست رفتن زمان در هر چرخه دنده‌زنی است و می‌تواند تأثیر منفی بر روی کارایی کلی فرآیند داشته باشد. به‌عبارت دیگر، بخش زیادی از زمان ماشین‌کاری صرف حرکت غیرعملی کاتر می‌شود.

(c) عدم تولید چرخ دنده‌های مارپیچ:

چرخ دنده‌های مارپیچ به دلیل ساختار پیچیده و نیاز به دقت بالا در برش، نمی‌توانند با شیپر تولید شوند. این نوع چرخ دنده‌ها نیازمند تکنیک‌های خاصی همچون هابینگ یا فرم‌دهی هستند که قادر به برش زوایای خاص و پروفایل‌های پیچیده باشند. این محدودیت، دامنه کاربرد دنده‌زنی با شیپر را کاهش می‌دهد و نیاز به استفاده از روش‌های دیگر را به‌وجود می‌آورد.

(d) نرخ تولید کمتر نسبت به هابینگ:

فرآیند دنده‌زنی با شیپر به دلیل نیاز به ایندکس دوره‌ای و زمان‌های غیرعملی در حرکت بازگشتی، نرخ تولید کمتری نسبت به فرآیند هابینگ دارد. در هابینگ، امکان تولید سریع‌تر و مستمر وجود دارد، که به دلیل ساختار ابزار و حرکت آن، کارایی بالاتری را برای تولید انبوه فراهم می‌آورد.

(e) زمان ماشین‌کاری بیشتر:

به دلیل مراحل مختلف لازم برای تنظیم و کار با ماشین شیپر، زمان کلی ماشین‌کاری در این فرآیند نسبت به روش‌های دیگر بیشتر است. نیاز به تنظیم دقیق پارامترها و زمان‌بردن در مراحل ایندکس و حرکت بازگشتی می‌تواند موجب افزایش هزینه‌ها و زمان تولید گردد. این موضوع به‌خصوص در پروژه‌های بزرگ که نیاز به تولید انبوه دارند، می‌تواند چالش‌برانگیز باشد.

به‌طور کلی، معایب دنده‌زنی با شیپر می‌تواند تأثیر قابل توجهی بر روی انتخاب روش تولید در پروژه‌های مختلف داشته باشد و نیاز به توجه ویژه در هنگام طراحی و برنامه‌ریزی فرآیندهای تولید دارد.

کاربردهای دنده‌زنی با شیپر

فرآیند دنده‌زنی با شیپر به‌عنوان یک تکنیک مؤثر در تولید چرخ دنده‌ها، در موارد متعددی مورد استفاده قرار می‌گیرد. در زیر به برخی از کاربردهای اصلی این فرآیند پرداخته می‌شود:

1.برش چرخ دنده‌های ساده:

چرخ دنده‌های ساده (spur gears) یکی از رایج‌ترین انواع چرخ دنده‌ها هستند که در سیستم‌های انتقال قدرت و حرکت به کار می‌روند. فرآیند دنده‌زنی با شیپر امکان تولید این نوع چرخ دنده‌ها با دقت بالا و تلرانس‌های نزدیک را فراهم می‌آورد. طراحی خاص کاتر و حرکت مداوم آن، کیفیت سطح و پروفایل دندانه‌ها را بهبود می‌بخشد.

2.برش چرخ دنده‌های هلیکال:

چرخ دنده‌های هریگبون (helical gears) که به دلیل قابلیت انتقال بار بیشتر و کاهش نویز در سیستم‌های انتقال قدرت مورد استفاده قرار می‌گیرند، نیز می‌توانند با استفاده از شیپر تولید شوند. اگرچه تولید این نوع چرخ دنده‌ها با شیپر به محدودیت‌هایی برخورد می‌کند، اما در برخی از موارد خاص با طراحی مناسب می‌توان به نتایج قابل قبولی دست یافت.

3.چرخ دنده‌های راچت:

چرخ دنده‌های راچت (ratchet gears) که برای جلوگیری از حرکت در یک جهت و اجازه دادن به حرکت در جهت دیگر طراحی شده‌اند، به‌ویژه در مکانیزم‌های قفل‌کننده و اهرم‌های تنش مورد استفاده قرار می‌گیرند. فرآیند دنده‌زنی با شیپر این امکان را می‌دهد که دندانه‌های مخصوص با پروفایل‌های خاص به‌راحتی و با دقت تولید شوند، که در عملکرد این سیستم‌ها حیاتی است.

4.اسپلاین‌ها:

اسپلاین‌ها (splines) به‌عنوان اتصالات مکانیکی برای انتقال گشتاور و حرکت بین دو قطعه استفاده می‌شوند. فرآیند دنده‌زنی با شیپر به‌ویژه در تولید اسپلاین‌های داخلی و خارجی با دقت و کیفیت سطح بالا مناسب است. طراحی خاص ابزار و تکنیک‌های تغذیه، این امکان را فراهم می‌کند که اسپلاین‌ها با تلرانس‌های دقیق و پروفایل‌های مناسب تولید شوند.

به‌طور کلی، دنده‌زنی با شیپر به‌عنوان یک روش موثر برای تولید انواع مختلف چرخ دنده‌ها، در صنایع مختلف از جمله خودروسازی، ماشین‌سازی و تجهیزات صنعتی کاربرد گسترده‌ای دارد و توانایی تولید با دقت بالا و کیفیت مطلوب را داراست.

در این مقاله، به بررسی ماشین دنده‌زنی با شیپر و فرآیند دنده‌زنی آن پرداخته‌ایم. این ماشین به دلیل دقت و کارایی بالا، یکی از ابزارهای حیاتی در تولید چرخ دنده‌ها به شمار می‌آید. اگر به یادگیری بیشتر درباره  چرخ دنده‌ها علاقه‌مند هستید، پیشنهاد می‌کنیم به مقالات زیر مراجعه کنید:

• آشنایی با انواع چرخ دنده در ماشین آلات

• کاربردهای دنده شانه‌ای و پینیون در صنعت

همچنین، اگر به دنبال مشاوره یا سفارش پروژه‌های طراحی و ساخت ماشین‌آلات صنعتی هستید، می‌توانید به طراحی و ساخت مراجعه کنید. تیم ما آماده است تا به شما کمک کند!

برای کسب اطلاعات بیشتر در مورد دوره‌های آموزشی طراحی صنعتی، به فروشگاه دوره‌ها ما سر بزنید و از منابع آموزشی تخصصی بهره‌مند شوید.

مقدمه:

طراحی مکانیکال یکی از مهم‌ترین و پویاترین شاخه‌های مهندسی است که به طور مداوم تحت تأثیر پیشرفت‌های فناوری و نیازهای متغیر جامعه قرار می‌گیرد. با توسعه فناوری‌های نوین مانند هوش مصنوعی، چاپ سه‌بعدی و به‌کارگیری رویکردهای پایدار در طراحی، مهندسان مکانیک با چالش‌ها و فرصت‌های جدیدی روبه‌رو هستند که آن‌ها را به سمت خلق راه‌حل‌های نوآورانه‌تر سوق می‌دهد. این مقاله به بررسی روندهای نوظهوری می‌پردازد که در حال شکل دادن به آینده طراحی مکانیکی هستند، از جمله اتوماسیون و هوش مصنوعی، طراحی مولد، ساخت افزایشی، طراحی پایدار و رویکردهای انسان‌محور. درک این روندها می‌تواند به طراحان و مهندسان کمک کند تا با بهره‌گیری از این نوآوری‌ها، در مسیر رشد و بهینه‌سازی قرار گیرند.

آینده طراحی مکانیکی: روندهایی که باید به آن‌ها توجه کرد

طراحی مکانیکی یک حوزه همواره در حال تکامل است که به‌طور مداوم با پیشرفت‌های تکنولوژیکی و نیازهای متغیر جامعه سازگار می‌شود. در حالی که در آستانه عصر جدیدی از نوآوری قرار داریم، مهم است که به روندهای نوظهوری که در حال تغییر شکل دادن به چشم‌انداز طراحی مکانیکی هستند، توجه کنیم. در اینجا به بررسی برخی از جالب‌ترین روندهایی که آینده طراحی مکانیکی را شکل می‌دهند، خواهیم پرداخت.

اتوماسیون و هوش مصنوعی:

اتوماسیون و هوش مصنوعی (AI) در حال انقلاب در طراحی مکانیکی هستند و کارایی را افزایش داده و امکانات طراحی را گسترش می‌دهند. ابزارهای طراحی مبتنی بر هوش مصنوعی می‌توانند با توجه به پارامترهای ورودی، طراحی‌ها را تولید و بهینه‌سازی کنند و زمان مورد نیاز برای رسیدن به طراحی نهایی را کاهش دهند. این ابزارها به طراحان اجازه می‌دهند گزینه‌های طراحی را به‌طور جامع‌تری بررسی کنند و به راه‌حل‌های نوآورانه‌ای دست یابند که ممکن است با روش‌های سنتی کشف نشده باشند. الگوریتم‌های یادگیری ماشین قادر به تجزیه‌وتحلیل حجم وسیعی از داده‌ها از طراحی‌ها و شکست‌های گذشته هستند و به طراحان کمک می‌کنند تصمیم‌گیری‌های آگاهانه‌تری انجام دهند و عملکرد و قابلیت اطمینان سیستم‌های مکانیکی را بهبود بخشند. یکپارچه‌سازی هوش مصنوعی در طراحی مکانیکی نویدبخش این است که فرآیند طراحی سریع‌تر، هوشمندانه‌تر و خلاقانه‌تر شود.

 یک مثال واقعی از استفاده هوش مصنوعی و اتوماسیون در طراحی مکانیکی، پروژه‌ی توسعه BMW i8 Roadster است. در این پروژه، تیم مهندسی BMW با استفاده از ابزارهای طراحی مبتنی بر هوش مصنوعی توانستند بخش‌هایی از ساختار بدنه خودرو را بهینه‌سازی کنند. هدف اصلی آنها کاهش وزن خودرو بدون کاهش استحکام و ایمنی بود. آن‌ها از الگوریتم‌های یادگیری ماشین و بهینه‌سازی توپولوژی برای تحلیل طراحی‌های گذشته و ایجاد ساختارهایی جدید که سبک‌تر و مستحکم‌تر بودند، استفاده کردند.

هوش مصنوعی با تجزیه‌وتحلیل داده‌های مربوط به شکست قطعات در مدل‌های قبلی، به مهندسان کمک کرد تا تصمیم‌گیری‌های دقیق‌تری در مورد مواد و شکل اجزا داشته باشند. به عنوان نتیجه، بدنه خودرو نهایی هم سبک‌تر بود و هم استحکام بالایی داشت، که در نهایت به افزایش عملکرد و بهره‌وری سوخت خودرو کمک کرد.

این پروژه نمونه‌ای از این است که چگونه یکپارچه‌سازی هوش مصنوعی در طراحی مکانیکی می‌تواند به تولید قطعاتی با کارایی بالا و طراحی‌های نوآورانه منجر شود، که با روش‌های سنتی به سختی قابل دستیابی هستند.

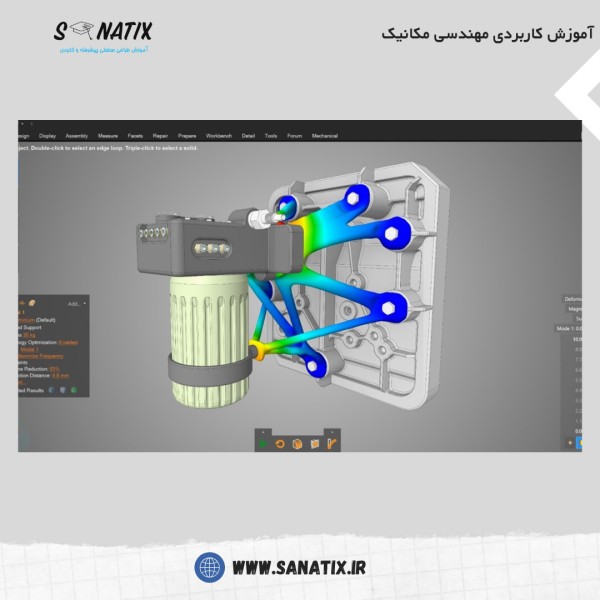

طراحی مولد:

طراحی مولد یکی از روش‌های نوین در اتوماسیون طراحی است که به کامپیوتر اجازه می‌دهد با تعریف اهداف و محدودیت‌ها، هزاران گزینه طراحی بهینه را تولید کند. این فرآیند به‌خصوص در صنایعی مانند هوافضا و مهندسی خودرو که قطعات سبک و با استحکام بالا اهمیت دارند، بسیار کارآمد است. یکی از مثال‌های واقعی این رویکرد، پروژه طراحی پارتیشن داخلی هواپیما توسط Airbus است. مهندسان این شرکت با استفاده از نرم‌افزار Autodesk Fusion 360، پس از تعریف محدودیت‌های طراحی مانند ابعاد و استحکام، به طراحی‌هایی غیرمتعارف و سبک‌تر دست یافتند که الهام گرفته از ساختارهای طبیعی مانند استخوان بود.

برای پیاده‌سازی طراحی مولد در نرم‌افزار SolidWorks، پلاگین‌های قدرتمندی مانند nTopology و Tosca Structure مورد استفاده قرار می‌گیرند. nTopology امکان ایجاد اشکال پیچیده و ارگانیک با حداکثر استحکام و حداقل مواد را فراهم می‌کند، که در صنایعی مانند هوافضا و خودروسازی کاربرد زیادی دارد. همچنین، Tosca Structure با استفاده از بهینه‌سازی توپولوژی به طراحان کمک می‌کند تا اشکال بهینه‌ای برای قطعات ایجاد کنند که هم سبک‌تر و هم مقاوم‌تر باشند.

این ابزارها با استفاده از الگوریتم‌های پیشرفته هوش مصنوعی و تحلیل المان محدود (FEA)، طراحی‌های پایدارتر و مقرون‌به‌صرفه‌تری را به‌ویژه برای پروژه‌های صنعتی ارائه می‌دهند.

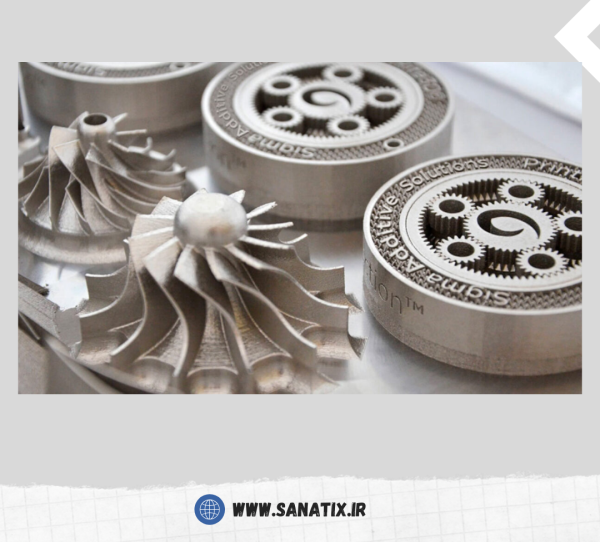

ساخت افزایشی (چاپ سه‌بعدی):

ساخت افزایشی، که به‌طور عمومی به‌عنوان چاپ سه‌بعدی شناخته می‌شود، تأثیر قابل‌توجهی بر طراحی مکانیکی گذاشته و پیش‌بینی می‌شود نقش بسزایی در آینده ایفا کند. با پیشرفت‌های اخیر در مواد و فناوری، چاپ سه‌بعدی به گزینه‌ای دسترس‌پذیر و مقرون‌به‌صرفه تبدیل شده است. این فناوری توانایی تولید قطعات پیچیده و سفارشی را بر اساس نیازهای خاص فراهم می‌آورد و به‌طور چشمگیری زنجیره‌های تأمین و فرآیندهای تولید سنتی را متحول کرده است.

ساخت افزایشی آزادی طراحی بی‌نظیری را به مهندسان ارائه می‌دهد، به‌طوری که آن‌ها می‌توانند ساختارهای پیچیده‌ای را که به‌طور خاص برای عملکرد بهینه‌سازی شده‌اند، ایجاد کنند. این روند به خصوص در کاربردهای صنعتی و مهندسی مکانیک حائز اهمیت است، زیرا امکان کاهش وزن، بهبود عملکرد و کاهش هدررفت مواد را فراهم می‌آورد.

با ظهور مواد جدید و تکنیک‌های پیشرفته چاپ، مانند چاپ با استفاده از پلیمرهای مهندسی، فلزات و کامپوزیت‌ها، پیشرفت‌های بیشتری در دقت و قابلیت‌های ساخت افزایشی انتظار می‌رود. به این ترتیب، این روش تولیدی می‌تواند به عنوان یک ابزار کلیدی در طراحی و ساخت قطعات پیشرفته و کارآمد، از جمله در صنایع هوافضا، خودروسازی و پزشکی، در نظر گرفته شود.

طراحی پایدار و انرژی محور:به عنوان یک نیروی محرکه در طراحی مدرن، به‌ویژه در حوزه طراحی مکانیکی، اهمیت فزاینده‌ای یافته است. طراحان به‌طور روزافزون بر ایجاد محصولات و سیستم‌هایی تمرکز دارند که با محیط‌زیست سازگار، انرژی‌کارا و منابع‌محور هستند.

اصول طراحی پایدار شامل انتخاب مواد با حداقل اثرات زیست‌محیطی، بهینه‌سازی کارایی انرژی در طول چرخه عمر محصول، و ملاحظات مربوط به پایان عمر و بازیافت محصولات می‌شود. مهندسان مکانیک مسئولیت دارند تا راه‌حل‌های نوآورانه‌ای ارائه دهند که منجر به کاهش ضایعات، کاهش مصرف انرژی و به حداقل رساندن تأثیرات منفی زیست‌محیطی طراحی‌هایشان شود.

این رویکرد نیازمند استفاده از فناوری‌های پیشرفته، مانند تحلیل چرخه زندگی (LCA)، و مدل‌سازی انرژی است تا تأثیرات محیطی هر مرحله از طراحی و تولید ارزیابی شود. در نهایت، طراحی پایدار نه تنها به بهبود عملکرد و کیفیت محصولات کمک می‌کند، بلکه به ایجاد یک جامعه پایدارتر و حفاظت از منابع طبیعی نیز می‌انجامد.

طراحی انسان‌محور:

یکی از روندهای رو به رشد در مهندسی مکانیک است که به ادغام اصول انسانی در فرآیند طراحی توجه ویژه‌ای دارد. مهندسان به‌طور فزاینده‌ای بر درک نیازها، ترجیحات و محدودیت‌های کاربران تأکید می‌کنند، که این رویکرد منجر به تولید محصولاتی می‌شود که برای کاربران شهودی‌تر، راحت‌تر و ایمن‌تر هستند.

عناصر کلیدی این رویکرد شامل ارگونومی، دسترس‌پذیری و تجربه کاربری است که همگی به عنوان ملاحظات اصلی در طراحی مکانیکی مورد توجه قرار می‌گیرند. با توجه به اینکه فناوری به طور فزاینده‌ای در زندگی روزمره ما ادغام می‌شود، ایجاد محصولاتی که تجربه کاربری را بهبود می‌بخشند، به یک جنبه حیاتی از موفقیت طراحی مکانیکی تبدیل شده است.

یک مثال واقعی از این رویکرد، طراحی صندلی‌های پزشکی در بیمارستان‌ها است. شرکت Herman Miller با استفاده از اصول طراحی انسان‌محور، صندلی‌های ارگونومیک ویژه‌ای برای پرستاران و پزشکان طراحی کرده است. این صندلی‌ها به‌گونه‌ای طراحی شده‌اند که کاربران بتوانند به راحتی و با حداقل خستگی به مدت طولانی بر روی آن‌ها بنشینند. همچنین، این صندلی‌ها دارای تنظیمات قابل تغییر برای متناسب شدن با نیازهای مختلف کاربران هستند، که این ویژگی به بهبود تجربه کاربری و افزایش کارایی در محیط‌های شلوغ بیمارستانی کمک می‌کند.

این نوع طراحی نه تنها راحتی و ایمنی کاربران را افزایش می‌دهد، بلکه به بهبود کیفیت خدمات ارائه‌شده در محیط‌های پزشکی نیز می‌انجامد.

نتیجه‌گیری:

آینده طراحی مکانیکی به طور چشمگیری با پیشرفت‌های فناوری و تغییرات زیست‌محیطی و اجتماعی شکل می‌گیرد. از اتوماسیون و هوش مصنوعی که فرایند طراحی را بهبود می‌بخشند، تا ساخت افزایشی که به طراحان آزادی بی‌سابقه‌ای در خلق محصولات می‌دهد، هر یک از این روندها می‌تواند به نوآوری‌های بزرگ در طراحی منجر شود. همچنین، تمرکز بیشتر بر پایداری و طراحی انسان‌محور، محصولات و سیستم‌هایی را به ارمغان می‌آورد که نه تنها کارآمدتر و اقتصادی‌تر، بلکه دوستدار محیط‌زیست و کاربرپسندتر هستند. آگاهی از این روندهای آینده‌نگر و تلاش برای استفاده از آن‌ها، کلیدی برای موفقیت در دنیای پیچیده و پویای طراحی مکانیکی خواهد بود.

برای کسب اطلاعات بیشتر در مورد روندهای جدید در طراحی مکانیکی، به مقاله‌های دیگر ما در بخش وبلاگ مراجعه کنید. اگر می‌خواهید دانش خود را در طراحی مکانیکی ارتقا دهید، دوره‌های آموزشی ما را در فروشگاه دوره‌ها بررسی کنید و ثبت‌نام کنید و برای سفارش پروژه‌های طراحی مکانیکی و دریافت خدمات تخصصی، به صفحه سفارش پروژه مراجعه کنید و نیازهای خود را با ما در میان بگذارید. برای دسترسی به ابزارها و منابع مفید دیگر در زمینه طراحی مکانیکی، به منابع آموزشی ما مراجعه کنید و از مطالب ما بهره‌مند شوید.

مقدمه:

در دنیای مدرن مهندسی، دو اصطلاح مهم که به‌طور مکرر به چشم می‌خورند، CAD و CAE هستند. این دو حوزه، هر یک نقش ویژه‌ای در فرآیند طراحی و تحلیل مهندسی دارند و درک تفاوت‌ها و کاربردهای آنها می‌تواند تأثیر زیادی بر مسیر شغلی شما داشته باشد. CAD، یا طراحی به‌کمک کامپیوتر، به شما این امکان را می‌دهد که مدل‌های دقیق از محصولات مختلف ایجاد کنید و در طراحی‌های پیچیده به کمک بیایید. در حالی که CAE، یا مهندسی به‌کمک کامپیوتر، ابزارهایی را برای شبیه‌سازی و تحلیل رفتار محصولات تحت شرایط مختلف ارائه می‌دهد. در این مقاله، به بررسی جامع این دو حوزه خواهیم پرداخت تا شما بتوانید با آگاهی بیشتری تصمیم بگیرید که کدام یک برای مسیر شغلی شما مناسب‌تر است.

مقایسه CAD با CAE: انتخاب مسیر شغلی مناسب در طراحی و تحلیل مهندسی

اگر در حال بررسی مسیر شغلی در مهندسی یا زمینه‌های مرتبط هستید، احتمالاً با اصطلاحات CAD و CAE آشنا شده‌اید. اما این اختصارات واقعاً به چه معنا هستند و چگونه با هم تفاوت دارند؟ در این راهنمای مبتدی، به بررسی این دو موضوع می‌پردازیم و به شما کمک می‌کنیم تا تصمیمی آگاهانه درباره مسیر شغلی خود در دنیای هیجان‌انگیز طراحی و تحلیل بگیرید.

CAD (طراحی به‌کمک کامپیوتر) چیست؟

تصور کنید که وظیفه طراحی یک محصول جدید، مثلاً یک دستکاه صنعتی، را دارید. CAD نرم‌افزار و متدولوژی است که به مهندسان و طراحان این امکان را می‌دهد که مدل‌های سه بعدی دقیق از این دستگاه ایجاد کنند. این مدل‌ها تنها تصاویر زیبایی نیستند؛ آنها پر از داده‌های دقیق هستند و شامل اندازه‌گیری‌های دقیق، خواص مواد و اطلاعات هندسی می‌باشند.

چرا CAD مهم است؟

• طراحی نقشه‌کشی: CAD به مهندسان کمک می‌کند تا نقشه‌کشی محصول را ایجاد کنند. این مانند ترسیم طراحی است، اما باسرعت و دقت بالا.

• تصویرسازی: مدل‌های CAD به شما این امکان را می‌دهند که محصول خود را از زوایای مختلف مشاهده کنید، به دقت جزئیات را بررسی کنید و حتی عملکرد آن را شبیه‌سازی کنید.

• همکاری: CAD همکاری میان تیم‌های طراحی را تسهیل می‌کند و اطمینان حاصل می‌کند که همه اعضای تیم درباره طراحی محصول هماهنگ هستند.

چه کسانی باید به CAD توجه کنند؟

اگر از فرآیند خلاقانه طراحی، ترسیم و تبدیل ایده‌ها به نقشه‌های دقیق لذت می‌برید، CAD ممکن است مسیر شغلی مناسبی برای شما باشد. لازم به ذکر است یک مهندس طراح فقط به معنای مدلساز با نرم افزارهایی مثل سالیدورکس نیست. یک مهندس طراح باید به واقع مهندسی کند باید با توجه به روش های تولید و ساخت و بر مبنای محاسبات فنی و با در نظر گرفتن نیازهای پروژه مدل سه بعدی خود را در نرم افزار Solidworks یا catia یا هر نرم افزار دیگری ایجاد کند و سپس نقشه های فنی و دقیق و با مفهوم تلرانس گذاری را از قطعات طراحی شده خود بگیرد. در واقع تنها علاقه مندی و خلاقیت برای تبدیل شدن به یک مهندس طراح کافی نیست. برای فعالیت در این زمینه باید پیشتکار داشته باشید، توانایی حل مساله، توانایی محاسبات فنی و حل چالش های پی در پی داشته باشید و بتوانید یک مدل و یا طرح را از چندین جنبه مختلف بررسی کنید بنابراین این حوزه یک حوزه کاملا تخصصی و پیچیده است و بسیار تجربه و دانش لازم است تا به یک مهندس طراح حرفه ای تبدیل شوید و صرف علاقه مندی به محیط نرم افزاری مثل سالیدورکس شما را تبدیل به یک طراح نمی کند. (جهت کسب اطلاعات بیشتر توصیه میکنیم مقاله طراح مکانیک حرفه ای را مشاهده کنید.)

CAE (مهندسی کمک‌محاسباتی) چیست؟

CAE (Computer-Aided Engineering) به مجموعه‌ای از نرم‌افزارها و فرآیندهایی اطلاق می‌شود که به مهندسان و طراحان کمک می‌کند تا تحلیل‌های فنی و محاسباتی دقیق‌تری از محصولات خود انجام دهند. این سیستم‌ها معمولاً شامل تحلیل‌های اجزاء محدود (FEA)، دینامیک سیالات محاسباتی (CFD) و تحلیل‌های حرارتی هستند که به بهینه‌سازی طراحی و بهبود عملکرد محصولات کمک می‌کنند.

چرا CAE مهم است؟

1. تحلیل دقیق: CAE به مهندسان این امکان را می‌دهد که رفتار سازه‌ها و سیستم‌ها را تحت شرایط مختلف بارگذاری و محیطی شبیه‌سازی کنند. این تحلیل‌ها به تصمیم‌گیری‌های مبتنی بر داده و کاهش خطا در طراحی کمک می‌کند.

2. بهینه‌سازی طراحی: با استفاده از CAE، طراحان می‌توانند طراحی‌ها را بهینه‌سازی کنند و مشخصات عملکرد را پیش از تولید واقعی ارزیابی نمایند. این امر به صرفه‌جویی در زمان و هزینه‌های تولید کمک می‌کند.

3. شبیه‌سازی و اعتبارسنجی: CAE امکان شبیه‌سازی دقیق عملکرد محصولات در مراحل اولیه طراحی را فراهم می‌آورد. این شبیه‌سازی‌ها می‌توانند به عنوان اعتبارسنجی برای طرح‌های پیشنهادی و تصمیمات مهندسی مورد استفاده قرار گیرند.

چه کسانی باید به CAE توجه کنند؟

اگر به تحلیل‌های فنی و فرایندهای مهندسی علاقه‌مندید، CAE می‌تواند مسیری شغلی جذاب برای شما باشد. اما یک مهندس در این حوزه تنها به اجرای نرم‌افزارها محدود نمی‌شود. او باید توانایی تحلیل داده‌ها و تفسیر نتایج را داشته باشد و با اصول مهندسی و خواص مواد آشنا باشد.

یک مهندس CAE باید توانایی شبیه‌سازی دقیق و تحلیل‌های پیچیده را داشته باشد و بتواند ارتباط مؤثری بین طراحی و تولید برقرار کند. در واقع، تجربه و دانش در زمینه مهندسی و فرآیندهای محاسباتی، کلید تبدیل شدن به یک متخصص موفق در این حوزه است. بنابراین، صرفاً آشنایی با نرم‌افزارهای CAE کافی نیست؛ بلکه باید توانایی حل مسائل و بهینه‌سازی طراحی را نیز در اختیار داشته باشید تا به یک مهندس CAE حرفه‌ای تبدیل شوید.

نتیجه‌گیری: کدام مسیر شغلی را انتخاب کنیم؟

انتخاب بین CAE و CAD به‌عنوان دو حوزه کلیدی در مهندسی، یک تصمیم استراتژیک است که باید بر اساس عوامل مختلفی صورت گیرد این انتخاب مسیر شغلی شما را می تواند عرض نماید. برای تصمیم‌گیری صحیح، می‌توان به موارد زیر توجه کرد:

1. علاقه و اشتیاق شخصی:

   • اگر به طراحی قطعات و مکانیزم ها و روش های تولید علاقه دارید و تمایل دارید که با نرم‌افزارهایی مثل سالیدورکس کار کنید، CAD می‌تواند گزینه مناسبی برای شما باشد. در این حوزه، شما به‌عنوان طراح، مسئول ایجاد مدل‌های دقیق و بهینه خواهید بود.

   • اگر بیشتر به تحلیل داده‌ها، شبیه‌سازی رفتار مواد و سیستم‌ها و بهینه‌سازی طراحی‌ها علاقه دارید، CAE می‌تواند مسیر بهتری باشد. این حوزه نیازمند تفکر تحلیلی و توانایی حل مسائل پیچیده است اگر همانطور که در متن مقاله نیز اشاره شد یک طراح CAD نیز بایستی بتواند مسائل و چالش های طراحی را حل نماید.

2. مهارت‌ها و دانش فنی:

   • برای موفقیت در CAD، دانش قوی در زمینه طراحی، محاسبات فنی، علم مواد و فرآیندهای تولید ضروری است. البته تسلط بر نرم‌افزارهای CAD و توانایی ایجاد نقشه‌های دقیق و با کیفیت، نکته کلیدی است.

   • در CAE، مهارت‌های مکانیک به‌خصوص در زمینه تحلیل اجزاء محدود (FEA) و دینامیک سیالات محاسباتی (CFD) از اهمیت بالایی برخوردارند. آشنایی با روش‌های عددی و توانایی تفسیر نتایج تحلیل‌ها نیز ضروری است.

3. فرصت‌های شغلی و بازار کار:

   • بازار کار برای هر دو حوزه رو به رشد است. با توجه به روندهای صنعت، مهندسانی که توانایی ترکیب طراحی و تحلیل را دارند، در موقعیت‌های شغلی بهتری قرار می‌گیرند.

   • شغل‌های مرتبط با CAD معمولاً شامل طراحی محصول، مدلسازی و توسعه سیستم‌های جدید است، در حالی که CAE بیشتر بر روی تحلیل، بهینه‌سازی و پیش‌بینی عملکرد سیستم‌ها تمرکز دارد.

4. چشم‌انداز شغلی و توسعه حرفه‌ای:

   • در هر دو حوزه، فرصت‌های پیشرفت شغلی وجود دارد. با کسب تجربه و ارتقاء مهارت‌ها، می‌توانید به سمت نقش‌های مدیریتی یا تخصصی حرکت کنید یک طراح در آینده مسیر شغلی خود می تواند مدیر طراحی یا مدیر تولید شود و مهندس واحد تحلیل نیز می تواند در آینده مدیر تحقیق و توسعه و هم چنین خود مدیر طراحی شود.

   • لازم به ذکر است معمولا مهندسان این دو حوزه همکاری و هماهنگی نزدیکی به یکدیگر دارند و معمولا در واحدهای طراحی یا تحقیق و توسعه با یکدیگر همکار هستند و در بسیاری از سازمان‌ها، وجود مهندسان با توانایی‌های ترکیبی CAD و CAE می‌تواند به بهبود فرآیندهای طراحی و کاهش زمان توسعه کمک کند. به همین دلیل، تسلط بر هر دو حوزه می‌تواند شما را در بازار کار متمایز کند.

جمع‌بندی

انتخاب بین CAE و CAD یک تصمیم مهم است که باید بر اساس علاقه، مهارت‌ها، فرصت‌های شغلی و چشم‌اندازهای حرفه‌ای انجام شود. هر دو حوزه ویژگی‌ها و چالش‌های خاص خود را دارند و موفقیت در هر یک مستلزم تلاش، یادگیری مداوم و انطباق با پیشرفت‌های فناوری است. با توجه به روند رو به رشد صنعت و نیاز به تخصص‌های بین‌رشته‌ای، در نظر گرفتن ترکیب این دو حوزه نیز می‌تواند راهی به سمت یک حرفه موفق و پایدار باشد. بنابراین توصیه ما در صنعتیکس این است در یکی از این دو حوزه متخصص شود و در حوزه دیگری هم اطلاعات حداقلی داشته باشید و بتوانید ارتباط بر قرار کنید و چالش های آن بخش را نیز حل نمایید.

برای اطلاعات و مقالات بیشتر درباره CAD و CAE، صفحه وبلاگ ما را بخوانید. اگر سوالی دارید، با ما تماس بگیرید. برای تقویت مهارت‌های خود، دوره‌های آموزشی ما را بررسی کنید.

مقدمه:

دنده شانه‌ای و پینیون یکی از سیستم‌های مهم مکانیکی است که در صنایع مختلف به دلیل سادگی، کارایی و تطبیق‌پذیری بالا به کار گرفته می‌شود. این سیستم دنده‌ای نقش حیاتی در تبدیل حرکت چرخشی به حرکت خطی و بالعکس دارد و به همین دلیل در کاربردهای متنوعی از صنعت خودروسازی گرفته تا اتوماسیون صنعتی و هوافضا مورد استفاده قرار می‌گیرد. از جمله کاربردهای شناخته‌شده آن می‌توان به سیستم فرمان خودروها اشاره کرد که به دلیل دقت بالا و کاهش وزن، راندمان بهتری نسبت به سایر سیستم‌های فرمان فراهم می‌کند. هدف از این مقاله، بررسی عملکرد، اهمیت و کاربردهای گسترده دنده شانه‌ای و پینیون در صنایع مختلف، و همچنین عوامل مهم در طراحی و پیاده‌سازی این سیستم مکانیکی است.

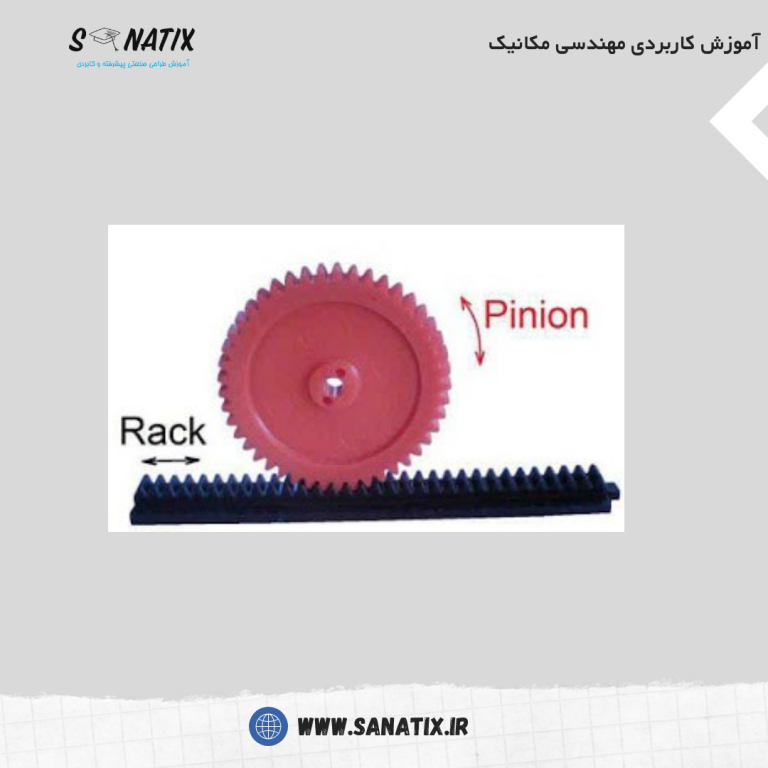

دنده رک و پینیون یک سیستم مکانیکی است که از یک رک خطی و یک دنده چرخشی پینیون تشکیل شده است.

فهم مکانیک دنده رک و پینیون

برای درک مکانیک دنده رک و پینیون، ابتدا باید اصول پایه‌ای عملکرد آن را بشناسیم. این سیستم دنده بر اساس تبدیل حرکت چرخشی به حرکت خطی یا برعکس کار می‌کند. رک، که یک میله دندانه‌دار صاف است، به عنوان جزء خطی عمل می‌کند، در حالی که دنده پینیون، یک چرخ دندانه‌دار کوچک، به عنوان جزء چرخشی عمل می‌کند.

تعامل بین دنده رک و پینیون هنگامی رخ می‌دهد که دنده پینیون چرخیده و با دندانه‌های رک درگیر می‌شود. به محض چرخش دنده پینیون، حرکت چرخشی آن به رک منتقل شده و باعث حرکت خطی رک می‌شود. این مکانیزم انتقال توان مؤثری را فراهم کرده و کنترل دقیق‌تری بر حرکت خطی اعمال می‌کند.

یکی از مزایای اصلی دنده رک و پینیون کارایی بالای آن است. درگیری دندانه‌ها در دنده رک و پینیون باعث کاهش حداقلی انرژی از دست رفته در تبدیل حرکت می‌شود. همچنین، سادگی این سیستم دنده تعداد قطعات متحرک را کاهش می‌دهد که منجر به افزایش قابلیت اطمینان و کاهش نیاز به نگهداری می‌شود.

مزایا و معایب استفاده از دنده راک و پینیون

استفاده از دنده رک و پینیون در مکانیزم های مختلف چندین مزیت به همراه دارد. یکی از مزایای اصلی آن بازده بالای انتقال توان است. تماس مستقیم بین دندانه‌های رک و پینیون باعث کاهش از دست رفتن انرژی شده و انتقال حرکت مؤثرتر می‌شود. این کارایی باعث می‌شود که دنده رک و پینیون برای کاربردهایی که به حرکت خطی سریع و دقیق نیاز دارند، مناسب باشد.

مزیت دیگر دنده رک و پینیون اندازه‌ی فشرده آن است. این سیستم دنده فضای کمی را اشغال می‌کند که آن را برای کاربردهایی که فضای محدودی دارند، ایده‌آل می‌سازد. همچنین، سادگی سیستم دنده پیچیدگی طراحی کلی را کاهش داده و منجر به صرفه‌جویی در هزینه‌های تولید و نگهداری می‌شود.

با وجود مزایای متعدد، دنده رک و پینیون نیز محدودیت‌هایی دارد. یکی از معایب آن احتمال وجود لَقی است؛ به حرکت یا بازی جزئی بین دندانه‌های دنده رک و پینیون اشاره دارد. لقی می‌تواند بر دقت و صحت انتقال حرکت تأثیر بگذارد، به‌ویژه در کاربردهایی که به دقت بالا نیاز دارند.

کاربردهای دنده رک و پینیون در صنعت

دنده رک و پینیون به دلیل تطبیق‌پذیری و کاربردهای وسیع در صنایع مختلف مورد استفاده قرار می‌گیرد. یکی از کاربردهای اصلی آن در صنعت خودروسازی، به‌ویژه در سیستم فرمان خودروها است. مجموعه فرمان دنده رک و پینیون کنترل فرمان دقیق و پاسخگویی را فراهم می‌کند که باعث مانورپذیری صاف‌تر و افزایش ایمنی می‌شود.

در حوزه‌ی رباتیک، دنده رک و پینیون به طور رایج برای تبدیل حرکت چرخشی به حرکت خطی استفاده می‌شود. این سیستم دنده حرکت دقیق و کنترل‌شده‌ای را در بازوهای رباتیک فراهم می‌کند و قابلیت‌ها و عملکرد آن‌ها را افزایش می‌دهد. علاوه بر این، دنده رک و پینیون در سیستم‌های اتوماسیون صنعتی و دستگاه های ماشین‌کاری  نیز به کار می‌رود.

دیگر کاربردهای دنده رک و پینیون شامل:

1. فرمان خودروها

2. ماشین‌آلات CNC

3. اتوماسیون صنعتی

4. بالابرها

5. محرک‌های خطی

6. ماشین‌آلات چاپ و بسته‌بندی

7. سایر صنایع

نسبت دنده چرخ دنده و شانه

نسبت دنده در سیستم چرخ دنده و شانه نقش مهمی در تعیین مزیت مکانیکی و ویژگی‌های حرکتی این سیستم ایفا می‌کند. نسبت دنده به عنوان نسبت تعداد دندانه‌های چرخ دنده به تعداد دندانه‌های شانه تعریف می‌شود. این نسبت نشان‌دهنده میزان چرخش چرخ دنده مورد نیاز برای دستیابی به یک جابجایی خطی خاص در شانه است.

انتخاب نسبت دنده مناسب به نیازهای خاص هر کاربرد بستگی دارد. نسبت دنده بالاتر مزیت مکانیکی بیشتری را فراهم می‌کند و اجازه می‌دهد گشتاور بیشتری تولید شود، اما حرکت خطی کندتر خواهد بود. در مقابل، نسبت دنده پایین‌تر حرکت خطی سریع‌تری ارائه می‌دهد اما گشتاور کمتری خواهد داشت.

ملاحظات فاصله در طراحی چرخ دنده و شانه

در طراحی سیستم چرخ دنده و شانه، در نظر گرفتن فاصله‌ها از اهمیت ویژه‌ای برخوردار است. فاصله به معنای فضای موجود بین دندانه‌های چرخ دنده و شانه است که در هنگام عدم درگیری وجود دارد. اطمینان از وجود فاصله مناسب برای جلوگیری از تداخل یا گیر کردن سیستم چرخ دنده در حین کار بسیار مهم است.

کمبود فاصله می‌تواند منجر به اصطکاک بیش از حد و سایش شود که باعث کاهش کارایی و خرابی زودرس سیستم می‌شود. از سوی دیگر، فاصله بیش از حد می‌تواند منجر به “پشت‌خوردگی” (Backlash) شود که دقت و صحت انتقال حرکت را تحت تأثیر قرار می‌دهد.

فاصله در طراحی چرخ دنده و شانه معمولاً با در نظر گرفتن تلرانس‌های ساخت و ویژگی‌های مواد کنترل می‌شود. تکنیک‌های دقیق ماشین‌کاری و پایان‌کاری برای اطمینان از ابعاد دقیق و پروفیل دندانه‌های اجزای چرخ دنده به کار می‌روند که منجر به حداقل‌سازی فاصله و بهینه‌سازی عملکرد سیستم چرخ دنده می‌شود.

در طراحی چرخ دنده و شانه، اطمینان از فاصله‌های مناسب برای عملکرد روان ضروری است

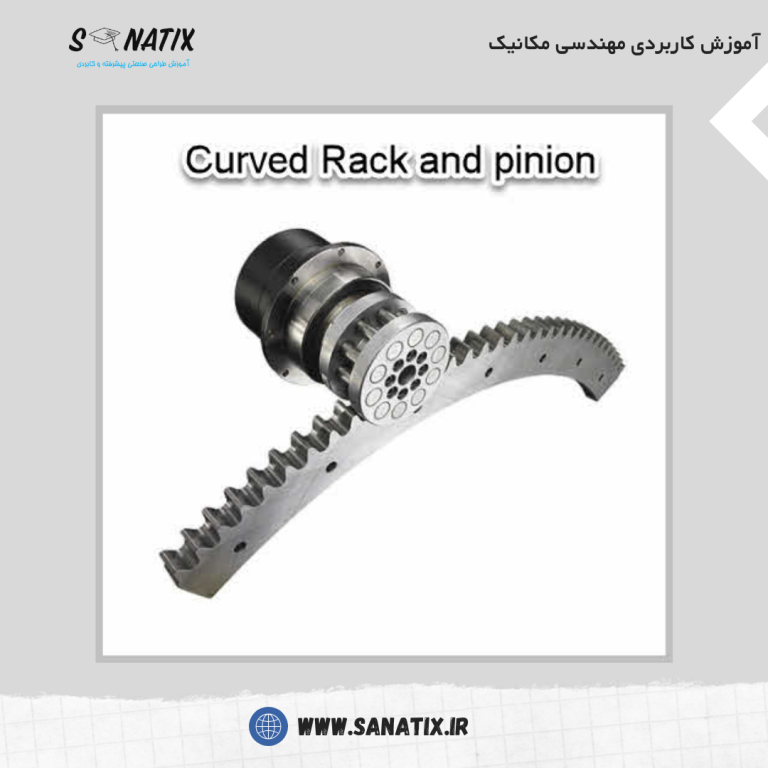

چرخ دنده و شانه دایره‌ای: ویژگی‌ها و کاربردها

علاوه بر چرخ دنده و شانه مستقیم سنتی، طراحی چرخ دنده و شانه دایره‌ای نیز وجود دارد. در این نوع طراحی، از شانه‌ای منحنی به جای شانه مستقیم استفاده می‌شود که اجازه می‌دهد حرکت چرخشی به جای حرکت خطی اتفاق بیافتد.

طراحی چرخ دنده و شانه دایره‌ای ویژگی‌ها و مزایای منحصر به فردی ارائه می‌دهد. این طراحی امکان چرخش پیوسته و انتقال حرکت صاف را فراهم می‌کند که برای کاربردهایی که نیاز به چرخش مداوم یا نوسانی دارند مناسب است. این طراحی به طور معمول در میزهای ایندکسینگ چرخشی، ابزارهای ماشینی و سایر کاربردهایی که شامل حرکت چرخشی یا دایره‌ای هستند، استفاده می‌شود.

چرخ دنده و شانه دایره‌ای حرکت چرخشی دقیق و کنترل شده‌ای را فراهم می‌کند و اجازه می‌دهد موقعیت‌یابی و ایندکسینگ دقیق صورت گیرد. این طراحی قابلیت انتقال گشتاور بالا را داراست و برای کاربردهایی که نیاز به خروجی گشتاور بالا دارند، مناسب است.

کاربرد دنده شانه‌ای و پینیون در صنایع

 دنده شانه‌ای و پینیون در بسیاری از صنایع به دلیل تطبیق‌پذیری و کارایی خود به طور گسترده‌ای مورد استفاده قرار می‌گیرد. در حوزه اتوماسیون صنعتی، دنده شانه‌ای و پینیون در سیستم‌های روباتیک، ماشین‌های CNC و تجهیزات جابجایی مواد به کار می‌رود.

در صنعت هوافضا، دنده شانه‌ای و پینیون در کاربردهای متعددی از جمله سیستم‌های کنترل پرواز، مکانیزم‌های چرخ‌های فرود و سیستم‌های عملگر استفاده می‌شود. این سیستم دنده‌ای کنترل حرکت دقیق و قابل اعتمادی ارائه می‌دهد و ایمنی و کارایی عملکرد هواپیما را تضمین می‌کند.

علاوه بر این، دنده شانه‌ای و پینیون به طور گسترده‌ای در صنعت ساخت‌وساز برای کاربردهایی مانند جرثقیل‌ها، بالابرها و آسانسورها به کار می‌رود. این سیستم دنده‌ای امکان بلند کردن و پایین آوردن کارآمد و کنترل شده بارهای سنگین را فراهم می‌کند و ایمنی و بهره‌وری در عملیات ساخت‌وساز را تضمین می‌نماید.

برای بهره‌مندی بیشتر از اطلاعات جامع  به مقالات ما در زمینه طراحی مکانیکی و اتوماسیون صنعتی مراجعه کنید. همچنین، اگر سوالات بیشتری دارید یا نیاز به مشاوره تخصصی در طراحی و پیاده‌سازی سیستم‌های دنده شانه‌ای دارید، لطفاً با ما از طریق صفحه طراحی و ساخت در ارتباط باشید. برای مشاهده دوره‌های آموزشی تخصصی و خرید دوره‌های مرتبط با طراحی و مهندسی، به صفحه فروشگاه دوره‌ها مراجعه کنید.

مقدمه

تحلیل اجزاء محدود (FEA) به عنوان یکی از ابزارهای اصلی در فرآیند طراحی صنعتی، نقش کلیدی در ارزیابی عملکرد و بهینه‌سازی مکانیزم‌ها و قطعات ایفا می‌کند. با توجه به نیاز روزافزون صنعت به تحلیل‌های دقیق و معتبر، تولید یک مدل CAD سازگار و مناسب برای FEA اهمیت ویژه‌ای پیدا کرده است. اگرچه FEA قادر به پردازش انواع مختلف اشکال است، مدل‌های پیچیده CAD می‌توانند به مشکلاتی در محاسبات و زمان‌بر شدن تحلیل‌ها منجر شوند. بنابراین، بهینه‌سازی مدل‌های CAD برای سازگاری بهتر با FEA می‌تواند فرآیند تحلیل را تسهیل و سرعت بخشد. در این مقاله، به بررسی ۱۰ راهکار کاربردی برای بهبود سازگاری مدل‌های CAD با تحلیل اجزاء محدود خواهیم پرداخت تا از این طریق، تحلیل‌های دقیق‌تر و سریع‌تری به دست آید.

۱۰ راه برای سازگارتر کردن مدل‌های CAD با تحلیل اجزاء محدود (FEA)

تحلیل اجزاء محدود (FEA) مرحله کلیدی در فرآیند طراحی است. در واقع، امروزه صنعت معمولاً از دپارتمان‌های طراحی درخواست یک برگه تحلیل محاسباتی برای تأیید محصول نهایی دارد. علاوه بر این، FEA ابزار اساسی برای توسعه یک مکانیزم، محاسبه عمر آن و بهبود آن به شیوه‌های مختلف است. صحبت درباره اهمیت آن به تنهایی چندین صفحه نیاز دارد. در این مقاله، ما بر روی نحوه تسهیل و تسریع FEA با بهبود شیوه‌های CAD تمرکز خواهیم کرد.

اگرچه FEA می‌تواند تقریباً با هر شکلی که به آن داده شود، کار کند، اما هنوز هم ممکن است هشدارهای نادرست را محاسبه کند و/یا نیاز به زمان و تلاش زیادی داشته باشد اگر مدل CAD پیچیده باشد. بنابراین، در زیر ۱۰ نکته برای کمک به شما در سازگارتر کردن مدل‌های CAD با FEA آمده است:

۱) تقارن کمک می‌کند

استفاده از تقارن در طراحی قطعات می‌تواند فرآیند مش‌بندی (Mesh Generation) در تحلیل اجزاء محدود (FEA) را به‌طور قابل‌توجهی ساده‌تر کند. قطعات متقارن نیاز به تعداد کمتری از المان‌های مش دارند، که هم محاسبات سریع‌تر و هم دقت بیشتری را به همراه خواهد داشت. علاوه بر این، تقارن در طراحی قطعات باعث تعادل بهتر در توزیع بار و اینرسی شده و می‌تواند به بهبود عملکرد کلی سیستم‌های مکانیکی کمک کند.

۲) تقارن چرخشی هم مفید است!

قطعاتی با تقارن چرخشی، مانند شفت ها پره ها یا بخش‌هایی از موتورهای توربینی، نه تنها از نظر آیرودینامیکی ایده‌آل هستند، بلکه در فرآیند تحلیل اجزاء محدود (FEA) نیز به بهبود زمان و دقت محاسبات کمک می‌کنند. قطعات دارای تقارن چرخشی را می‌توان با استفاده از شرایط مرزی ساده‌تر، شبکه‌بندی کرد و تحلیل را با سرعت بیشتری انجام داد.

۳) فضای کافی بین نواحی بحرانی بگذارید

هنگام طراحی قطعاتی که نواحی بحرانی یا تحت فشار بالایی دارند، باید دقت کنید که فضای کافی میان این نواحی برای مش‌بندی و تحلیل دقیق باقی بگذارید. قرار دادن نواحی بحرانی بسیار نزدیک به یکدیگر می‌تواند باعث مشکلاتی در شبکه‌بندی و تحلیل اجزاء محدود شود و همچنین دقت تحلیل را تحت تأثیر قرار دهد. علاوه بر این، قطعاتی که در نواحی بحرانی طراحی مناسبی ندارند، ممکن است در عمل دچار خرابی مکانیکی شوند.هنگام طراحی قطعات، فاصله مناسب بین نواحی بحرانی ایجاد کنید تا نرم‌افزار FEA بتواند به درستی این نواحی را مش‌بندی کند. همچنین، اطمینان حاصل کنید که هندسه طراحی شده با اصول مکانیکی هم‌خوانی داشته باشد و امکان توزیع یکنواخت تنش را فراهم کند.

۴) اشکال را منشوری یا تیز طراحی نکنید

تغییر شدید شیب در سطوح باعث تمرکز تنش‌های بی‌فایده می‌شود. برای جلوگیری از محاسبات گمراه‌کننده در تحلیل اجزاء محدود، اشکال و ویژگی‌ها باید تا حد امکان گرد باشند. هر زمان که یک لبه گرد یا یک ناحیه پیوندی را مشاهده کردید، به جای لبه‌های تیز از شعاع استفاده کنید. لبه‌های تیز می‌توانند محاسبات را فریب دهند و معمولاً بی‌فایده هستند. با این حال، در برخی شرکت‌ها مهندسان بعد از تحویل CAD، هندسه را “اصلاح” کرده و اشکال گرد، سوراخ‌ها و لبه‌های کوچک را حذف می‌کنند.

۵) یک مدل ساده سازی شده ایجاد کنید

اگر می‌خواهید ویژگی‌ها را پنهان یا هندسه را بهینه و اصلاح کنید، بدتر از این نیست که به طرح اولیه برگردید و آن را تغییر دهید و سپس با تغییرات پی‌درپی ناشی از آن مواجه شوید. علاوه بر این، پس از پایان اولین دور محاسبات و ارائه نتایج تحلیل، طراحان معمولاً باید مدل CAD را برای بهبود عمر یا مقاومت قطعه تغییر دهند. بنابراین، ایجاد یک مدل CAD قابل ویرایش آسان، صرفه‌جویی در زمان برای FEA است.

۶) از تماس‌های غیرضروری جلوگیری کنید

این یک اشتباه کلاسیک تازه‌کار است. طراحان اغلب قطعات خود را به گونه‌ای فشرده می‌کنند که مانع حرکت یا ایجاد لرزش یا بار نمی‌شود، اما در عین حال نیاز به توجه در مرحله شبکه‌بندی خواهد داشت. در FEA، تماس‌ها توجه ویژه‌ای دریافت می‌کنند، بنابراین تماس‌های غیرضروری نیاز به محاسبات غیرضروری دارند.

۷) جزئیات اتصالات بین قطعات را مشخص کنید

اتصالات میان قطعات در مدل‌های CAD باید با دقت تعریف و مدل‌سازی شوند. نوع اتصال (مثلاً پیچ، جوش، پین) تأثیر زیادی بر نتایج تحلیل دارد. بسیاری از طراحان به اشتباه تنها به مدل‌سازی کلی قطعات بسنده کرده و جزئیات اتصالات را نادیده می‌گیرند. این امر می‌تواند باعث نتایج نادرست در تحلیل FEA شود. اتصالات مکانیکی را به صورت دقیق و کامل مدل کنید. برای مثال، مدل کردن پیچ‌ها به‌جای استفاده از یک اتصال ساده یا گره‌های پیوندی، به نتایج تحلیل نزدیک‌تر به واقعیت کمک می‌کند. این کار از تمرکز تنش‌های نادرست یا تغییرات ناخواسته در تحلیل جلوگیری می‌کند.

۸) عناصر ساختاری را پنهان کنید

در بسیاری از موارد، عناصر ساختاری یا ویژگی‌هایی که صرفاً برای فرآیند طراحی CAD ایجاد شده‌اند (مانند خطوط کمکی، سطوح مرجع، یا سوراخ‌های موقت) ممکن است به اشتباه در تحلیل FEA وارد شوند. این عناصر می‌توانند باعث افزایش زمان محاسبات یا تولید نتایج گمراه‌کننده شوند. حذف یا پنهان‌سازی این عناصر پیش از تحلیل اجزاء محدود بسیار مهم است.تمامی ویژگی‌های غیرضروری را قبل از انتقال مدل به تحلیل FEA حذف یا پنهان کنید. به‌ویژه، سطوح اضافی یا ویژگی‌هایی که فقط برای ساختاردهی CAD بوده‌اند و نیازی به تحلیل ندارند را باید به‌طور کامل مدیریت کنید. این کار علاوه بر بهبود سرعت تحلیل، از وقوع خطاهای غیرضروری در محاسبات جلوگیری می‌کند.

۹) چندوظیفه‌ای باشید (یا حداقل از همه چیزهایی که باید انجام شود، آگاه باشید)

بسته به دپارتمان‌های طراحی در شرکت های مختلف، وظایف ممکن است به روش‌های مختلف تقسیم شوند. معمولاً، یا گروهی از طراحان وجود دارند که فقط طراحی و مدلسازی می کنند و گروهی دیگر که به CAE (مهندسی کمک‌محاسباتی) می‌پردازند، یا گروهی از چندوظیفه‌ای‌ها که هر دو کار را می‌کنند و کل فرآیند را انجام می‌دهند. در هر صورت، ضروری است که طراح از تحلیل محاسباتی CAE/CAD آگاه باشد. طراحی که با تمام مراحل تحلیل نیز آشنا است، قادر خواهد بود مشکلات فنی را پیش‌بینی کند،تقاط حساس و دارای تمرکز تنش را شناسایی کند  و طرح خود را اصلاح کند تا کمترین تغییرات در زمان تحلیل در طرح ایجاد شود.

۱۰) به فرآیند تولید توجه کنید

این یک نکته مهم است که طراحان باید فرآیندها و روش های تولید را بشناسند. اغلب مدل‌هایی که از مراحل CAD و CAE عبور می‌کنند، به دلیل پیچیدگی یا هزینه‌های بالا به مرحله ابتدایی برمی‌گردند. اغلب طراح باید کل مدل را دوباره طراحی کند. برای جلوگیری از این مشکل، بودجه در نظر گرفته شده و روش ها فرآیندهای تولید باید قبل از تکمیل FEA به خوبی درک شوند. ممکن است قطعه طراحی و تحلیل شود اما ساخت آن بسیار هزینه بر باشد و نیاز به ماشینکاری های پیچیده یا ریخته گری داشته باشد که این موضوع ممکن است ساخت آن تحت شعاع قرار دهد. بنابراین حتما در زمان طراحی به فرآیندهای ساخت آن نیز توجه داشته باشید و سپس مدل طراحی شده برای تحلیل های استاتیکی و دینامیکی ارسال کنید.

نتیجه‌گیری

بهبود سازگاری مدل‌های CAD با تحلیل اجزاء محدود (FEA) می‌تواند به طور قابل توجهی بر دقت و کارآیی تحلیل‌ها تأثیر بگذارد. با اجرای نکات ذکر شده، از جمله تقارن، توجه به جزئیات اتصالات و حذف تماس‌های غیرضروری، طراحان می‌توانند مدل‌های خود را برای تحلیل‌های دقیق‌تر و سریع‌تر آماده کنند. این اقدامات نه تنها به کاهش زمان تحلیل و محاسبات نادرست کمک می‌کنند، بلکه باعث می‌شوند مدل‌ها بهینه‌تر و مطابق با نیازهای تولید، طراحی باشند. به طور کلی، استفاده از این راهکارها می‌تواند به بهبود کیفیت و قابلیت اطمینان محصولات نهایی کمک کرده و فرآیند طراحی را به طور کلی کارآمدتر سازد.

مقدمه

گالوانیزه کردن به‌عنوان یکی از مؤثرترین و اقتصادی‌ترین روش‌های حفاظت فلزات در برابر خوردگی شناخته می‌شود. در صنایع مختلف، از جمله ساخت و تولید، لوله‌کشی و کالاهای خانگی، این فرآیند به‌طور گسترده‌ای برای افزایش طول عمر و مقاومت قطعات فلزی مورد استفاده قرار می‌گیرد. فرآیند گالوانیزه کردن شامل ایجاد یک لایه محافظ روی (Zn) بر روی فلزاتی مانند آهن و فولاد است که به‌واسطه واکنش‌های الکتروشیمیایی انجام می‌شود. در میان روش‌های مختلف گالوانیزه کردن، گالوانیزه گرم به‌دلیل هزینه کمتر و کاربرد وسیع‌تری که دارد، از اهمیت ویژه‌ای برخوردار است. در این مقاله، به بررسی اصول گالوانیزه کردن، روش گالوانیزه گرم و کاربردهای متنوع آن می‌پردازیم.

گالوانیزه چیست؟

گالوانیزه کردن فرآیندی است که در آن با استفاده از یک واکنش الکتروشیمیایی، یک پوشش مقاوم در برابر خوردگی بر روی سطح فلزات ایجاد می‌شود. این فرآیند به‌ویژه برای پوشش‌دهی آهن و فولاد به‌کار می‌رود. گالوانیزه کردن به‌دلیل هزینه پایین و کارایی بالا، به‌طور گسترده برای حفاظت از قطعات صنعتی مانند ابزارها، مخازن کشتی‌ها، و سیم‌ها استفاده می‌شود. لوله‌های گالوانیزه، ورق‌های فلزی و سیم‌ها از جمله اقلام پرکاربرد گالوانیزه هستند که در استفاده‌های صنعتی و خانگی، نقش کلیدی دارند. برای گالوانیزه کردن فلزات، چندین تکنیک مختلف وجود دارد.

تکنیک‌های مورد استفاده در گالوانیزه کردن:

روش‌های اصلی گالوانیزه کردن شامل موارد زیر است:

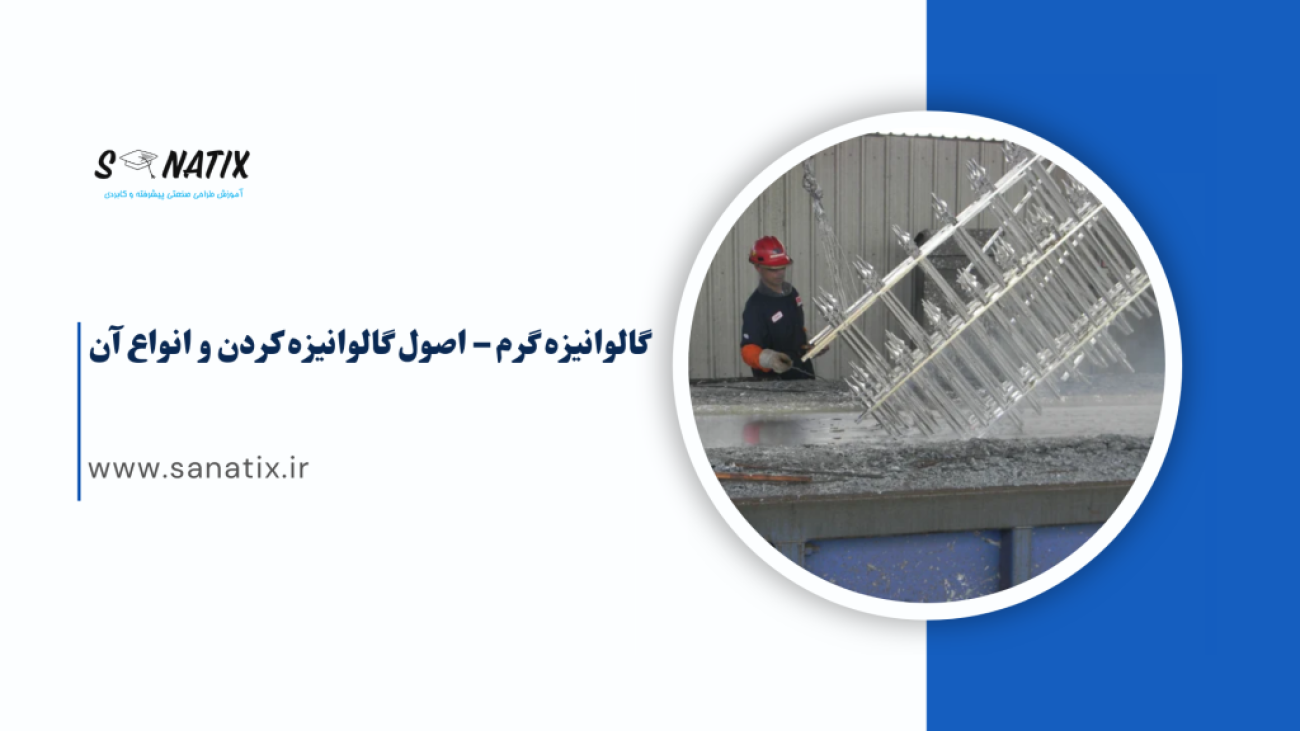

1. گالوانیزه گرم:
   این روش به‌عنوان یکی از اقتصادی‌ترین و پرکاربردترین تکنیک‌های گالوانیزه کردن در تولید انبوه شناخته می‌شود. در این روش، قطعات فلزی به‌مدت کوتاهی در حمام روی مذاب غوطه‌ور می‌شوند، که باعث تشکیل یک لایه محافظ در برابر خوردگی می‌گردد. این پوشش معمولاً دارای چسبندگی بالا و مقاومت عالی در برابر شرایط جوی است.

2. گالوانیزه سرد:
   در این روش، روی به‌وسیله فرآیندهای پاشش یا الکتروپازش بر روی سطح فلز قرار می‌گیرد. این تکنیک معمولاً برای قطعاتی که نمی‌توانند به‌راحتی در حمام روی غوطه‌ور شوند، استفاده می‌شود.

3. گالوانیزه الکتریکی:
   در این روش، یک جریان الکتریکی از طریق محلول روی عبور داده می‌شود تا پوشش روی به‌طور یکنواخت بر روی سطح فلز ایجاد شود. این روش معمولاً برای پوشش‌دهی سطوح صاف و حساس مناسب است.

مراحل فرآیند گالوانیزه گرم:

1. تمیزکاری سطح:

   • تمیزکاری شامل از بین بردن روغن، چربی، زنگ‌زدگی و هر نوع آلودگی دیگر است. این مرحله معمولاً با استفاده از روش‌های شیمیایی (مانند اسیدشویی) یا مکانیکی (مانند سندبلاست) انجام می‌شود.

   • هدف این است که سطح فلز تا حد ممکن عاری از هر گونه آلودگی باشد تا چسبندگی بهتر روی به فلز فراهم شود.

2. آنیلینگ (Annealing):

   • اگر قطعه ورق فلزی باشد، این مرحله ممکن است شامل حرارت دادن ورق به دماهای مشخصی باشد تا ساختار میکروسکوپی فلز بهبود یابد و قابلیت پوشش‌دهی افزایش یابد.

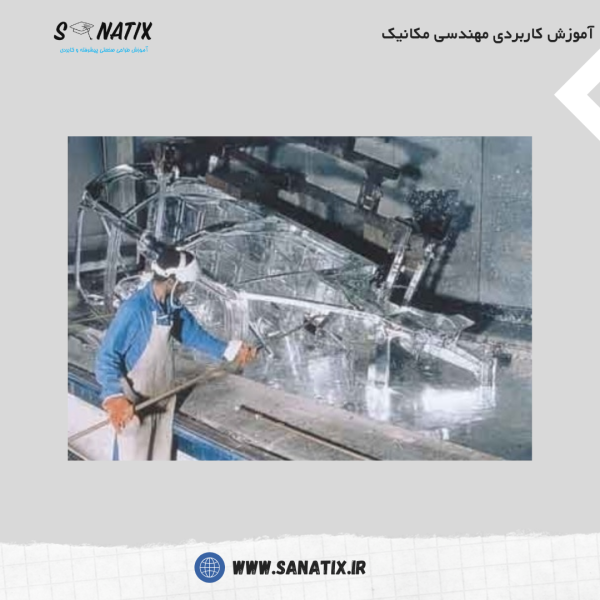

3. غوطه‌وری در حمام روی مذاب:

   • در این مرحله، قطعه فلزی به حمام روی مذاب (معمولاً در دمای حدود 450 درجه سانتی‌گراد) غوطه‌ور می‌شود.

   • روی مذاب به سطح فلز نفوذ کرده و یک پوشش مقاوم در برابر خوردگی ایجاد می‌کند.

4. کنترل ضخامت پوشش:

   • برای کنترل یکنواختی و ضخامت پوشش، پس از خروج از حمام مذاب، قطعه‌ها معمولاً از میان مجموعه‌ای از غلتک‌ها عبور می‌کنند.

   • این مرحله به حذف روی اضافی کمک کرده و ضخامت مطلوب را تضمین می‌کند.

5. خشک‌کردن و آماده‌سازی برای حمل:

   • پس از فرآیند گالوانیزه، قطعات باید خشک شوند و سپس برای حمل آماده شوند.

   • خشک‌کردن ممکن است شامل قرار دادن قطعات در محیطی با دما و رطوبت کنترل شده باشد.

روش دیگر:

• در روش گالوانیزه کردن سرد (غیر غوطه‌وری)، روی مذاب به‌جای غوطه‌وری روی سطح قطعه پاشیده می‌شود یا با استفاده از روش‌های اسپری، الکترودپازش، یا گالوانیزه کردن با جریان الکتریکی به سطح اعمال می‌شود.

• این روش معمولاً برای پوشش‌دهی سطوح بزرگ یا قطعاتی که نمی‌توانند به راحتی در حمام روی غوطه‌ور شوند، مناسب است.

کاربردهای گالوانیزه کردن در صنعت و ماشین‌سازی:

1. ورق‌های فلزی گالوانیزه:
   استفاده در ساخت بدنه ماشین‌آلات، قطعات سازه‌ای، و پانل‌های محافظ.

2. قطعات صنعتی و خانگی:
   محافظت از فریم‌ها، قفسه‌ها، و تجهیزات در برابر خوردگی.

3. قطعات مکانیکی ماشین‌آلات:
   گالوانیزه کردن شفت‌ها، چرخ‌دنده‌ها، شاسی‌ها و ابزارهای صنعتی برای افزایش مقاومت در برابر خوردگی.

4. مخازن و تجهیزات دریایی:
   حفاظت از مخازن و بدنه کشتی‌ها در برابر زنگ‌زدگی و آب شور.

5. لوله‌ها و سیم‌های فلزی:
   افزایش دوام لوله‌ها و سیم‌ها در کاربردهای صنعتی و ساختمانی، به‌ویژه در صنایع نفت و گاز.

نتیجه‌گیری

گالوانیزه کردن، به‌ویژه روش گالوانیزه گرم، یکی از پرکاربردترین و اقتصادی‌ترین تکنیک‌ها برای حفاظت از فلزات در برابر خوردگی است. این فرآیند نه‌تنها موجب افزایش مقاومت و دوام محصولات فلزی می‌شود، بلکه هزینه‌های نگهداری و تعمیر را نیز به‌طور قابل‌توجهی کاهش می‌دهد. با توجه به کاربرد گسترده این روش در صنایع مختلف، از ورق‌های فلزی گرفته تا لوله‌ها و سیم‌ها، می‌توان نتیجه گرفت که گالوانیزه کردن نقش کلیدی در بهبود کارایی و طول عمر تجهیزات و محصولات فلزی ایفا می‌کند. به‌ویژه در محیط‌های خورنده، استفاده از این تکنیک می‌تواند راهکاری مؤثر برای حفاظت از سرمایه‌های صنعتی و خانگی باشد.

برای سفارش پروژه‌های صنعتی به صفحه سفارش پروژه مراجعه کنید. همچنین می‌توانید از فروشگاه دوره‌های آموزشی بازدید کنید.
