مقدمه

 طراحی مکانیک یکی از حوزه‌های پرچالش و در عین حال پربازده در دنیای فناوری و صنعت است. مهندسین طراحی، نقشی کلیدی در توسعه و بهبود محصولات و سیستم‌های مکانیکی ایفا می‌کنند. با این حال، بسیاری از فارغ‌التحصیلان مهندسی مکانیک برای ورود به این حرفه با موانعی همچون عدم آشنایی کافی با نرم‌افزارهای CAD یا نداشتن تجربه عملی در پروژه‌های صنعتی مواجه می‌شوند. در این مقاله، به بررسی یک نقشه راه جامع برای موفقیت در این حرفه می‌پردازیم و مراحل اصلی از یادگیری تا ورود به بازار کار را توضیح می‌دهیم.

تبدیل شدن به یک مهندس طراحی، آرزوی بیش از 80 درصد مهندسان مکانیک است. اما رویای همه به تحقق نمی‌رسد. دلیل چیست؟ چرا این اتفاق می‌افتد؟ بیایید دلایل اصلی را بررسی کنیم.

وضعیت کنونی دانشجویانی که به دنبال مهندسی هستند:

بیش از 60٪ از مهندسان مکانیک با مشکلات زیر در دوران دانشجویی مواجه هستند:

• عدم تمرکز بر تخصص در یک نرم‌افزار CAD خاص.

• عدم آشنایی با فرآیندهای ساخت و تولید یکی از مهم ترین ضعف های دانشجویان مهندسی مکانیک (به استثنا رشته های همچون ساخت و تولید و تا حدی مکانیک خودرو) است.

• عدم توجه به “نوع صنعت و نیازهای آن” .

• عدم آشنایی با اینکه کدام نرم‌افزار توسط کدام صنعت و در چه دامنه‌ای استفاده می‌شود.

• عدم وجود فرصت‌ها از دانشگاه برای مشاغل طراحی و غیره.

این‌ها برخی از مشکلاتی است که دانشجویان مهندسی با آن مواجه هستند. همچنین، بیایید به برخی مسائل دیگر که بعد از فارغ‌التحصیلی به وجود می‌آید، بپردازیم.

وضعیت کنونی دانشجویان بعد از فارغ‌التحصیلی:

زمانی که فارغ‌التحصیل می‌شوید، برای پیدا کردن فرصت در نقش طراحی با مشکلاتی مواجه خواهید شد، از جمله:

• در استخدام‌ ها شرکت‌ها معمولاً ترجیح می‌دهند که داوطلبانی با حداقل 1 الی 2 سال تجربه را استخدام کنند که بتوانند از روز اول پیوستن به پروژه‌های فعال شرکت بپردازند.

• بیش از 80٪ از شرکت‌ها در استخدام‌های خارج از دانشگاه، تازه‌کارها را استخدام نمی‌کنند زیرا همیشه به دنبال کسانی هستند که یا دانش و تجربه حداقلی داشته باشند.

• در مصاحبه‌های خارج از دانشگاه، داوطلب های زیادی اعلام آمادگی می کنند و رزومه‌های آن‌ها شامل مهارت‌های نرم‌افزاری مانند CATIA، UGNX، AutoCAD، SolidWorks و غیره است. از میان این داوطلبان، تنها  بخشی از آنها به این نرم افزارها مسلط هستند و بخش خیلی کمتری از آنها دیدگاه فنی و صنعتی دارند.

• بنابراین، تنها آشنایی با نرم‌افزار CAD برای دریافت شغل به آسانی مفید نیست. شما باید فکر کنید که صنعت به دنبال چه چیزی است. و صنعت به داشتن دیدگاه فنی و عملی، توانایی حل مساله و مالتی تسک بودن اهمیت می‌دهد.

تا اینجا، مشکلاتی که مهندسان مکانیک برای نقش شغلی طراحی با آن‌ها مواجه هستند را بررسی کرده‌ایم. حالا، بیایید درباره چگونگی دریافت نقش شغلی طراحی با توجه به انتظارات صنعت صحبت کنیم. شما می‌توانید نقش شغلی مورد نظر خود را با درک آنچه صنعت از شما انتظار دارد، به دست آورید.

نقشه راه برای تبدیل شدن به مهندس و طراح مکانیک:

گام 1: پایه‌ای قوی و پیشرفته از نرم‌افزار CAD مانند CATIA یا Solidworks یا Inventor با تمرکز بر حوزه فعالیت و کاربردهای مد نظر بسازید.

گام 2: دانش و تجربه قوی در زمینه‌ فرآیندهای ساخت و تولید همچون تراشکاری، فرزکاری، خمکاری، جوشکاری و سایر فرآیندهای ساخت و تولید کسب کنید.

گام 3:سعی کنید در زمینه محاسبات فنی و طراحی اجزایی قطعات مکانیکال مثل شفت ها، چرخدنده ها، بیرینگ ها و سایر اجزای ماشین مسلط شوید.

گام 4: در خصوص خواص مواد و جداول استاندارد مواد مختلف از جمله فولادهای آلیاژی و غیر آلیاژی، سایر فلزات و پلاستیک ها و تفلون ها اطلاعات کسب کنید.

گام 5: مهارت های نرم همچون توانایی حل مساله، کار گروهی، مسئولیت پذیری و فعالیت های بازرگانی را با انجام پروژه های کوچک در خود تقویت کنید.

حالا، هر گام را به تفصیل بررسی می‌کنیم.

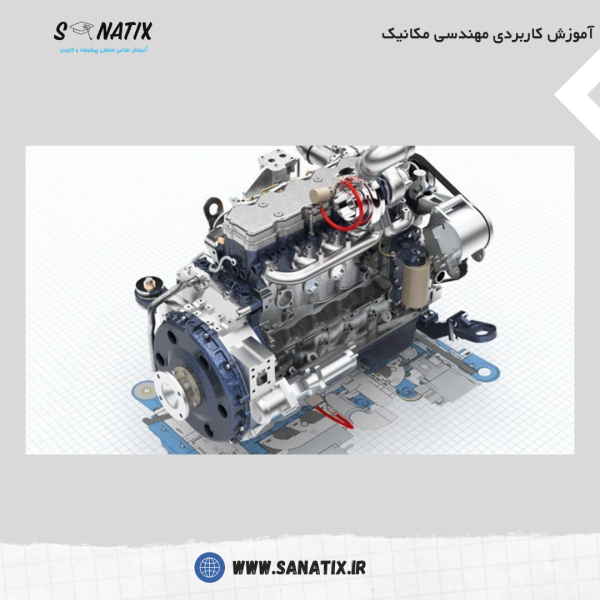

گام 1: تسلط بر نرم‌افزارهای CAD (مانند SolidWorks، CATIA، یا Inventor)

نرم‌افزارهای CAD (Computer-Aided Design) به شما این امکان را می‌دهند تا به‌صورت دقیق و جزئی طراحی قطعات و مجموعه‌های مکانیکی را انجام دهید. برای موفقیت به عنوان یک مهندس طراحی، باید در یکی از این نرم‌افزارها به‌صورت کامل مسلط شوید. تمرکز بر یک حوزه خاص (مثلاً طراحی قطعات پیچیده در صنعت خودروسازی یا تجهیزات صنعتی) می‌تواند به شما کمک کند تا به یک متخصص تبدیل شوید.

مثال: فرض کنید قصد دارید یک گیربکس صنعتی طراحی کنید. در این مرحله، شما باید:

• با استفاده از ابزارهای طراحی سه‌بعدی در نرم‌افزار SolidWorks یا CATIA مدل سه‌بعدی گیربکس را ایجاد کنید.

• اجزای مکانیکی مثل شفت‌ها، چرخ‌دنده‌ها، بیرینگ‌ها و پوسته را با رعایت تمامی تلرانس‌ها و استانداردهای فنی طراحی کنید.

• بررسی تداخلات بین قطعات و بهینه‌سازی فضای داخلی گیربکس با استفاده از قابلیت‌های تحلیل نرم‌افزار.

گام 2: تسلط بر فرآیندهای ساخت و تولید

درک عمیق از فرآیندهای تولیدی همچون تراشکاری، فرزکاری، خمکاری، جوشکاری و دیگر فرآیندهای ماشین‌کاری برای تبدیل شدن به یک طراح مکانیک موفق بسیار مهم است. دانستن اینکه چگونه قطعاتی که طراحی می‌کنید ساخته می‌شوند به شما کمک می‌کند تا طراحی‌های بهینه‌تر و قابل‌تولیدتر ارائه دهید.

مثال: فرض کنید شما در حال طراحی یک شاسی برای دستگاه CNC هستید. باید بدانید:

• چگونه یک صفحه فلزی را خم کنید تا بدون شکستگی و ترک‌خوردگی، شاسی به شکل مورد نظر درآید.

• انتخاب ضخامت مناسب ورق فولادی برای افزایش مقاومت شاسی در برابر تنش‌های مکانیکی با در نظر گرفتن قابلیت خمکاری و جوشکاری.

• استفاده از عملیات فرزکاری CNC برای ماشین‌کاری سوراخ‌های مونتاژی با دقت بالا.

گام 3: مسلط شدن بر محاسبات فنی و طراحی اجزای مکانیکی

طراحی اجزای مکانیکی مانند شفت‌ها، چرخ‌دنده‌ها، بیرینگ‌ها و کوپلینگ‌ها نیازمند محاسبات دقیق مهندسی است. شما باید از استانداردهای طراحی و همچنین ابزارهای محاسباتی (مانند فرمول‌های استاتیکی و دینامیکی) استفاده کنید تا اطمینان حاصل شود که قطعات شما تحت شرایط کاری واقعی عملکرد خوبی دارند.

مثال: فرض کنید می‌خواهید یک چرخ‌دنده برای انتقال نیرو طراحی کنید. در این مرحله، باید:

• محاسبات ضریب اطمینان و عمر کاری چرخ‌دنده را انجام دهید تا مطمئن شوید تحت بارهای وارده دچار سایش یا خرابی نمی‌شود.

• از نرم‌افزارهایی مثل KISSsoft برای محاسبه ابعاد دقیق دندانه‌ها، تلرانس‌های مجاز و مقاومت مواد استفاده کنید.

• خواص مواد مختلف مثل فولادهای آلیاژی و غیر آلیاژی را برای انتخاب ماده مناسب چرخ‌دنده بررسی کنید.

گام 4: آشنایی با خواص مواد و استانداردهای صنعتی

شناخت دقیق خواص مواد و نحوه عملکرد آن‌ها در شرایط مختلف، به شما در انتخاب مواد صحیح برای طراحی کمک می‌کند. انتخاب مواد مناسب نه‌تنها هزینه تولید را بهینه می‌کند، بلکه باعث افزایش کارایی و عمر مفید قطعات می‌شود.

مثال: برای طراحی یک شفت انتقال نیرو که تحت تنش‌های پیچشی و برشی قرار دارد، باید:

• اطلاعات دقیقی از خواص مکانیکی فولادهای آلیاژی داشته باشید تا بدانید چه نوع فولادی مقاومت لازم را تأمین می‌کند.

• با استفاده از استانداردهایی مانند ASTM یا DIN، مشخصات مواد مختلف (مانند فولادهای AISI 4140 برای شفت) را بررسی کنید و بر اساس آن مواد مناسب را انتخاب کنید.

• علاوه بر انتخاب مواد، از جداول تلرانسی و استانداردهای مرتبط برای ماشین‌کاری دقیق شفت استفاده کنید.

گام 5: توسعه مهارت‌های نرم و پروژه‌محور

مهارت‌های نرم همچون حل مسأله، کار تیمی، و مدیریت پروژه به‌اندازه مهارت‌های فنی مهم هستند. انجام پروژه‌های کوچک و تمرینی می‌تواند به شما کمک کند تا در این زمینه‌ها نیز مهارت کافی پیدا کنید. توانایی مدیریت زمان و انجام چندین کار به‌صورت هم‌زمان نیز برای کار در محیط‌های صنعتی ضروری است.

مثال: فرض کنید در یک تیم طراحی روی یک پروژه طراحی و ساخت دستگاه بسته‌بندی کار می‌کنید. در این مرحله باید:

• حل مسأله: یک چالش طراحی، مثل بهینه‌سازی مکانیزم انتقال محصول را حل کنید. این شامل یافتن راه‌حل‌های نوآورانه و کم‌هزینه برای بهبود سرعت و دقت دستگاه می‌شود.

• کار تیمی: به عنوان بخشی از تیم طراحی، با مهندسین الکترونیک و برنامه‌نویسان PLC همکاری کنید تا هماهنگی کاملی بین مکانیزم مکانیکی و سیستم کنترلی دستگاه حاصل شود.

• مدیریت پروژه: وظایف طراحی خود را مطابق با برنامه زمانی پروژه و بودجه‌بندی انجام دهید و گزارش‌های پیشرفت منظم تهیه کنید.

نتیجه‌گیری

موفقیت در مهندسی طراحی مکانیک نیازمند ترکیبی از دانش فنی عمیق، مهارت‌های عملی و آمادگی برای چالش‌های دنیای صنعت است. با پیروی از نقشه راهی که در این مقاله مطرح شد، از تسلط بر نرم‌افزارهای CAD گرفته تا کسب تجربه در پروژه‌های صنعتی واقعی، می‌توانید خود را به‌عنوان یک کاندیدای توانمند برای نقش‌های مهندسی طراحی معرفی کنید. با تمرکز بر یادگیری مداوم و بهبود مهارت‌های خود، هیچ مانعی برای دستیابی به موفقیت حرفه‌ای وجود نخواهد داشت.

تبدیل شدن به یک مهندس طراح یا به عبار بهتر طراحی مکانیک حرفه ای، آرزوی بیش از 80 درصد مهندسان مکانیک است.  اگر می‌خواهید اطلاعات بیشتری در مورد چگونگی رسیدن به این هدف بدانید، حتماً پست های ما درباره مهارت‌های ضروری طراحی مکانیک را مطالعه کنید. همچنین برای دریافت مشاوره حرفه‌ای یا سفارش پروژه‌های طراحی صنعتی، می‌توانید به صفحه طراحی و ساخت مراجعه کنید یا فروشگاه دوره‌های تخصصی طراحی صنعتی را بررسی کنید تا دوره مناسب خود را بیابید.

مقدمه

در دنیای مهندسی مکانیک، برنامه‌نویسی به ابزارها و روش‌های متعددی نیاز دارد که به تحلیل عددی، طراحی به کمک کامپیوتر (CAD) و جمع‌آوری داده‌ها کمک می‌کند. دو زبان برنامه‌نویسی برجسته در این زمینه MATLAB و Python هستند که هر کدام مزایا و کاربردهای خاص خود را دارند. این مقاله به بررسی ویژگی‌ها، مزایا و معایب این دو زبان پرداخته و نحوه استفاده از آن‌ها در مهندسی مکانیک را توضیح می‌دهد.

MATLAB

MATLAB (Matrix Laboratory) یک محیط برنامه‌نویسی و محاسبات عددی است که به طور خاص برای محاسبات علمی و مهندسی طراحی شده است. این زبان به دلیل قدرت بالای خود در تحلیل داده‌های عددی و توانایی کار با ماتریس‌ها بسیار محبوب است.

ویژگی‌های کلیدی MATLAB:

1. محیط توسعه مجتمع (IDE): MATLAB یک IDE قدرتمند ارائه می‌دهد که شامل ابزارهای گرافیکی برای تجزیه و تحلیل داده‌ها، رسم نمودارها و توسعه الگوریتم‌ها است.

2. پکیج‌های متنوع: MATLAB شامل پکیج‌های زیادی برای تحلیل داده، شبیه‌سازی و طراحی سیستم‌ها است که به طور گسترده در مهندسی مکانیک استفاده می‌شود.

3. محاسبات سریع: توانایی انجام محاسبات پیچیده به صورت سریع و بهینه یکی از نقاط قوت MATLAB است.

معایب MATLAB:

1. هزینه بالا: یکی از بزرگ‌ترین معایب MATLAB هزینه بالای آن است که ممکن است برای استفاده شخصی یا در محیط‌های آموزشی که از نسخه های لایسنس دار استفاده می کنند مشکل‌ساز باشد.

2. محدودیت در برنامه‌نویسی عمومی: MATLAB به طور عمده برای محاسبات علمی و مهندسی طراحی شده و استفاده از آن برای برنامه‌نویسی عمومی محدود است.

3. سختی در زبان برنامه بنویسی

Python

Python یک زبان برنامه‌نویسی عمومی و متن‌باز است که به دلیل سادگی و قدرت بالا در انجام وظایف مختلف شناخته شده است. این زبان به دلیل توانایی‌های گسترده‌اش در زمینه‌های علمی و مهندسی، به‌ویژه در تحلیل عددی، جایگاه ویژه‌ای در میان مهندسان مکانیک دارد.

ویژگی‌های کلیدی Python:

1. کتابخانه‌های قدرتمند: Python با کتابخانه‌های متنوعی مانند NumPy، SciPy و Matplotlib امکاناتی مشابه MATLAB را برای تحلیل داده‌ها و انجام محاسبات علمی ارائه می‌دهد.

2. قابلیت‌های گسترده: Python به عنوان یک زبان برنامه‌نویسی عمومی، امکاناتی برای برنامه‌نویسی وب، مدیریت سیستم فایل و دیگر وظایف غیرعلمی نیز دارد.

3. رایگان و متن‌باز: Python به طور کامل رایگان و متن‌باز است، که این امر آن را به گزینه‌ای مناسب برای استفاده شخصی و حرفه‌ای تبدیل کرده است.

معایب Python:

1. سرعت کمتر:  Python ممکن است در برخی محاسبات عددی پیچیده سرعت کمتری نسبت به متلب داشته باشد، به‌ویژه اگر به درستی بهینه‌سازی نشده باشد.

2. نیاز به تنظیمات اضافی: برای رسیدن به عملکرد مشابه MATLAB، ممکن است نیاز به نصب و پیکربندی چندین کتابخانه و ابزار اضافی باشد.

نتیجه‌گیری

هر دو زبان MATLAB و Python مزایای خود را دارند و انتخاب بین آن‌ها بستگی به نیازها و محدودیت‌های خاص پروژه و کاربر دارد. MATLAB با محیط توسعه قدرتمند و ابزارهای متنوع خود، برای پروژه‌های علمی و مهندسی پیچیده بسیار مناسب است. از سوی دیگر، Python با کتابخانه‌های قدرتمند و قابلیت‌های عمومی خود، به عنوان یک گزینه انعطاف‌پذیر و مقرون به صرفه در نظر گرفته می‌شود. آشنایی با هر دو زبان و توانایی استفاده از آن‌ها می‌تواند به طور قابل‌توجهی در ارتقاء مهارت‌های برنامه‌نویسی و تحلیلی مهندسان مکانیک کمک کند.

برای کسب اطلاعات بیشتر درباره دوره‌های آموزشی تخصصی ما، به صفحه دوره‌های آموزشی مراجعه کنید. همچنین، اگر نیاز به کمک در انتخاب ابزارهای مناسب برای پروژه‌های خود دارید، صفحات سفارش پروژه و فروشگاه دوره‌ها ما نیز در دسترس شما هستند.

مقدمه

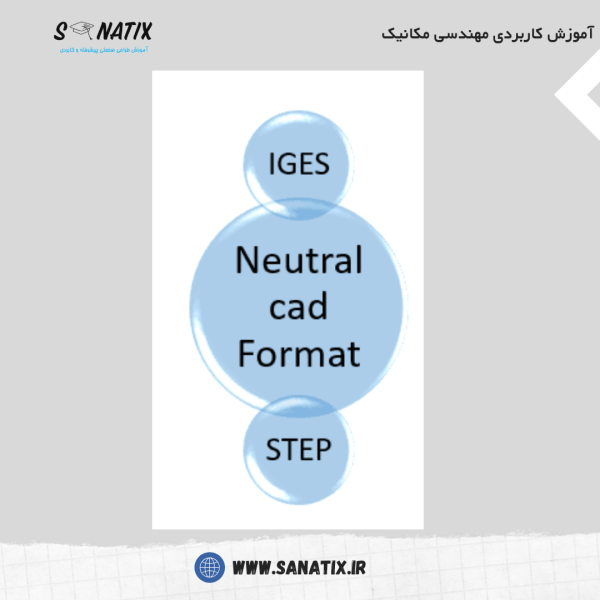

فایل‌های IGES و STEP از فرمت‌های استاندارد در دنیای طراحی به کمک کامپیوتر (CAD) هستند که به‌طور گسترده‌ای برای تبادل داده‌های طراحی بین نرم‌افزارهای مختلف استفاده می‌شوند. این مقاله به بررسی تعریف، تفاوت‌ها و کاربردهای این دو فرمت پرداخته و اهمیت آن‌ها را در فرآیند طراحی و تولید بررسی می‌کند.

فرمت IGES (Initial Graphics Exchange Specification)

تعریف و تاریخچه

فرمت IGES، که مخفف “مشخصات تبادل گرافیک اولیه” (Initial Graphics Exchange Specification) است، برای انتقال داده‌های طراحی دو‌بعدی و سه‌بعدی بین سیستم‌های CAD مختلف توسعه یافته است. این فرمت در دهه 1980 معرفی شد و به‌عنوان اولین استاندارد برای تبادل داده‌های طراحی در دنیای CAD شناخته می‌شود. IGES امکان انتقال اطلاعات طراحی شامل خطوط، منحنی‌ها، سطوح و دیگر اجزای گرافیکی را فراهم می‌کند.

ویژگی‌ها و محدودیت‌ها

فرمت IGES معمولاً از دو نوع فایل استفاده می‌کند: ASCII با طول ثابت و ASCII فشرده. نوع اول اطلاعات را در رکوردهای 80 کاراکتری ذخیره می‌کند، در حالی که نوع دوم برای کاهش حجم داده‌ها استفاده می‌شود. با این حال، IGES بیشتر برای انتقال داده‌های طراحی به‌صورت سطوح استفاده می‌شود و نمی‌تواند به‌طور مؤثر ساختارهای پیچیده‌تر مانند مدل‌های حجمی و اسمبلی را مدیریت کند.

کاربردها

IGES به‌طور گسترده‌ای در صنایع مختلف از جمله خودروسازی، هوافضا و مهندسی مکانیک برای انتقال داده‌های طراحی به کار می‌رود. این فرمت به‌ویژه در تبادل اطلاعات میان سیستم‌های CAD مختلف که از استانداردهای متفاوت استفاده می‌کنند، مفید است.

فرمت STEP (Standard for the Exchange of Product model data)

تعریف و تاریخچه

فرمت STEP، که مخفف “استاندارد تبادل داده‌های محصول” (Standard for the Exchange of Product model data) است، یک استاندارد بین‌المللی برای تبادل داده‌های محصول صنعتی است. این فرمت در دهه 1990 به‌عنوان یک استاندارد جامع برای تبادل داده‌های طراحی، تحلیل و تولید معرفی شد و به‌طور خاص برای مدیریت اطلاعات پیچیده‌تر مانند ساختارهای اسمبلی و مدل‌های حجمی طراحی شده است.

ویژگی‌ها و مزایا

STEP از فرمت‌های متنی ASCII برای ذخیره داده‌ها استفاده می‌کند و قابلیت‌های پیشرفته‌تری نسبت به IGES دارد. این فرمت می‌تواند داده‌های طراحی شامل مدل‌های حجمی، ساختارهای اسمبلی، ابعاد هندسی، تلورانس‌ها و اطلاعات مرتبط با فرآیندهای تولید را به‌طور مؤثر منتقل کند. استاندارد STEP برای انواع مختلف صنایع از جمله خودروسازی، هوافضا، صنایع دریایی و فرآیندهای صنعتی مناسب است.

کاربردها

STEP در بسیاری از کاربردهای صنعتی به‌ویژه در محیط‌هایی که نیاز به تبادل داده‌های پیچیده بین سیستم‌های مختلف CAD و CAM وجود دارد، استفاده می‌شود. این فرمت به‌ویژه برای پروژه‌های بزرگ و پیچیده که شامل داده‌های چند‌بعدی و چندین مدل محصول است، بسیار مناسب است.

تفاوت‌ها و انتخاب بین IGES و STEP

تفاوت‌های کلیدی

1. سطح داده‌ها: IGES بیشتر برای داده‌های سطحی مناسب است، در حالی که STEP برای داده‌های حجمی و ساختارهای اسمبلی مناسب‌تر است.

2. پشتیبانی از داده‌های پیچیده: STEP قابلیت پشتیبانی از داده‌های پیچیده‌تر و اطلاعات تکمیلی را دارد، در حالی که IGES محدود به داده‌های ساده‌تر است.

3. معیارهای استاندارد: STEP به‌عنوان یک استاندارد بین‌المللی جامع‌تر شناخته می‌شود و قادر به مدیریت اطلاعات گسترده‌تری نسبت به IGES است.

انتخاب مناسب

انتخاب بین IGES و STEP بستگی به نیازهای خاص پروژه دارد. برای پروژه‌هایی که نیاز به تبادل داده‌های سطحی و ساده دارند، IGES ممکن است کافی باشد، در حالی که برای پروژه‌های پیچیده‌تر و نیازمند به اطلاعات جامع‌تر، STEP انتخاب بهتری خواهد بود. معمولا برای ارتباط بین طراحات مختلف استفاده از فرمت STEP بسیار رایج تر است چون در فرمت STEP می توان گفت تمامی جزئیات ذحیره میشوند و تنها تفاوت آن با مدل های فرمت پارت یا اسمبلی این است که فرمت STEP قابل ویرایش کردن نیست. بنابراین اگر نیاز دارید قایلی را انتقال دهید بدون آنکه پروسه طراحی آن قابل ویرایش باشد و اصل فایل را در اختیار دیگران قرار ندهید توصیه می شود از فرمت STEP استفاده نمایید.

• مطالعه مقالات مرتبط:
  برای اطلاعات بیشتر درباره نحوه کار با فرمت‌های CAD و تکنیک‌های مدل‌سازی، مقالات دیگر ما را مطالعه کنید.

• تماس با ما:
  برای مشاوره تخصصی درباره انتخاب مناسب فرمت‌های CAD و سایر سوالات فنی، با ما تماس بگیرید.

• سفارش پروژه:
  اگر به دنبال خدمات طراحی و مشاوره در پروژه‌های CAD خود هستید، صفحه سفارش پروژه‌های ما را بررسی کنید.

• فروشگاه دوره‌ها:
  برای یادگیری عمیق‌تر درباره نرم‌افزارهای CAD و تکنیک‌های طراحی، دوره‌های آموزشی ما را در فروشگاه مشاهده کنید.

مقدمه

در فرآیند تولید صنعتی، سنگ زنی سطح یکی از تکنیک‌های کلیدی برای دستیابی به دقت بالا و سطح صاف در قطعات مختلف است. این عملیات برای اصلاح ابعاد، صاف کردن سطوح و ایجاد ویژگی‌های دقیق بر روی قطعات فلزی و غیر فلزی استفاده می‌شود. با توجه به اهمیت این فرآیند، شناخت دقیق انواع دستگاه‌های سنگ زنی سطح و ویژگی‌های آنها برای مهندسان و تکنسین‌ها از اهمیت ویژه‌ای برخوردار است.

این مقاله به بررسی جامع انواع دستگاه‌های سنگ زنی سطح می‌پردازد و با استفاده از نمودارهای تصویری، عملکرد و کاربردهای هر نوع دستگاه را به تفصیل توضیح می‌دهد. از دستگاه‌های سنگ زنی با محور افقی و عمودی گرفته تا مدل‌های پیشرفته با میز دوار و تغذیه خزش، هر کدام ویژگی‌ها و مزایای خاص خود را دارند که انتخاب مناسب آنها می‌تواند تأثیر قابل توجهی بر کیفیت و کارایی فرآیند سنگ زنی داشته باشد.

دستگاه سنگ زنی سطح:

این دستگاه ممکن است مشابه یک ماشین فرز باشد که عمدتاً برای سنگ زنی سطح صاف استفاده می‌شود. با این حال، برخی از انواع سنگ زنی‌های سطح نیز قادر به تولید سطوح کانتور با استفاده از سنگ زنی‌های شکل‌دار هستند. به طور کلی، چهار نوع مختلف دستگاه سنگ زنی سطح وجود دارد که بر اساس حرکت میزها و جهت‌گیری محورهای سنگ زنی به شرح زیر دسته‌بندی می‌شوند:

• محور افقی و میز متحرک

• محور عمودی و میز متحرک

• محور افقی و میز دوار

• محور عمودی و میز دوار

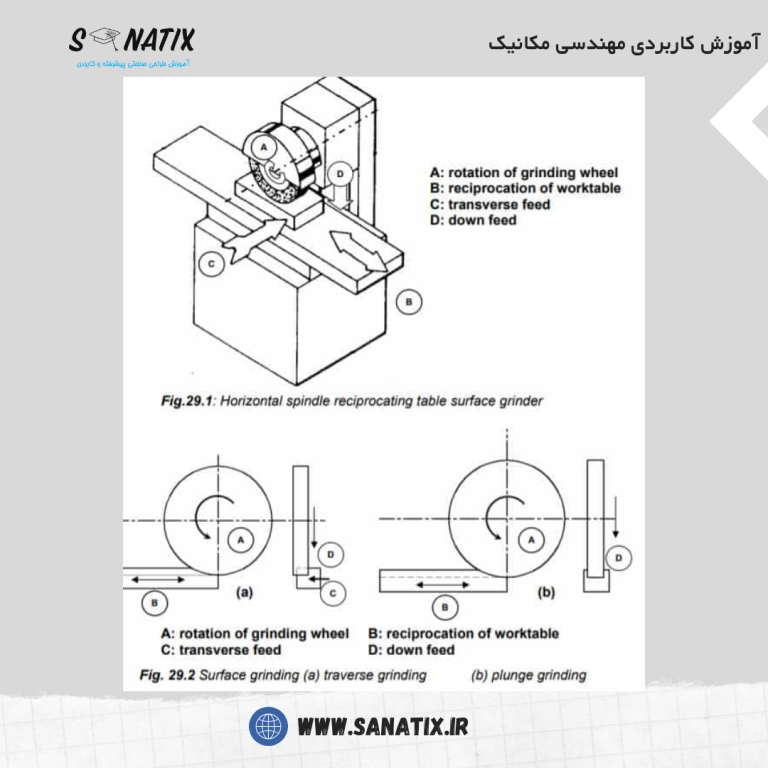

دستگاه سنگ زنی با محور افقی و میز متحرک

این دستگاه با حرکات مختلف مورد نیاز برای عمل سنگ زنی در شکل نشان داده شده است. یک چرخ سنگ زنی دیسکی با سطح پیرامونی خود عمل سنگ زنی را انجام می‌دهد. در این دستگاه هم سنگ زنی حرکتی و هم سنگ زنی غوطه‌وری قابل انجام است.

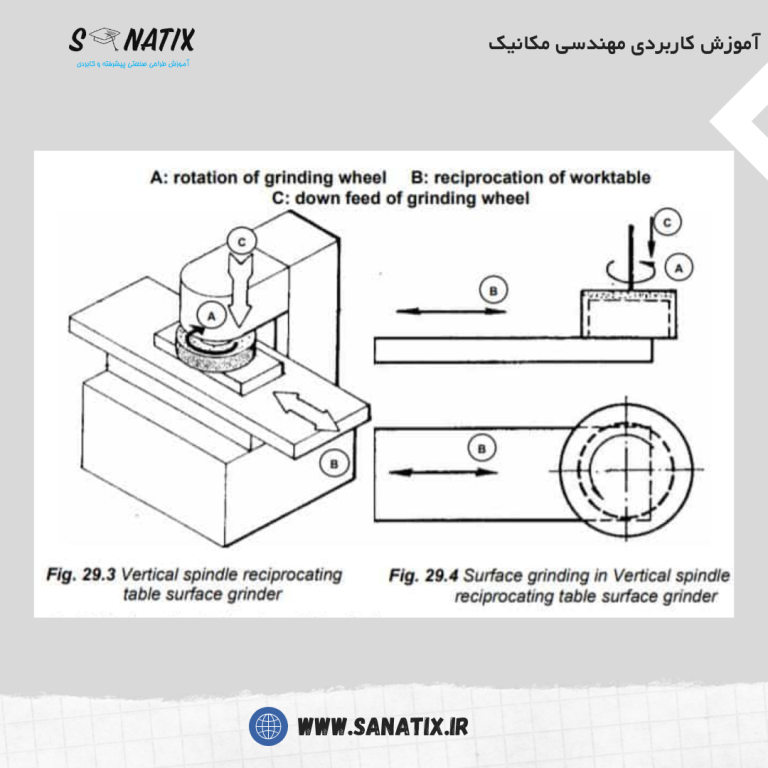

دستگاه سنگ زنی با محور عمودی و میز متحرک

عملیات سنگ زنی این دستگاه مشابه عملیات فرز صورت‌پذیر در ماشین فرز عمودی است. در این دستگاه، یک چرخ به شکل فنجانی، قطعه کار را با استفاده از سطح انتهایی چرخ بر روی عرض کامل آن سنگ می‌زند. این باعث می‌شود که تعداد بیشتری از دانه‌های سنگ زنی به کار گرفته شوند و در نتیجه نرخ حذف مواد بیشتری نسبت به سنگ زنی با چرخ پیرامونی به دست آید.

دستگاه سنگ زنی با محور افقی و میز دوار

عملیات سنگ زنی در این دستگاه مشابه عملیات فرز در دستگاه تراش است. این دستگاه محدودیت‌هایی در جابه‌جایی قطعه کار دارد و بنابراین کاربرد گسترده‌ای ندارد. با این حال، با چرخاندن میز کار، می‌توان سطح‌های مقعر، محدب یا مخروطی را بر روی قطعات تولید کرد.

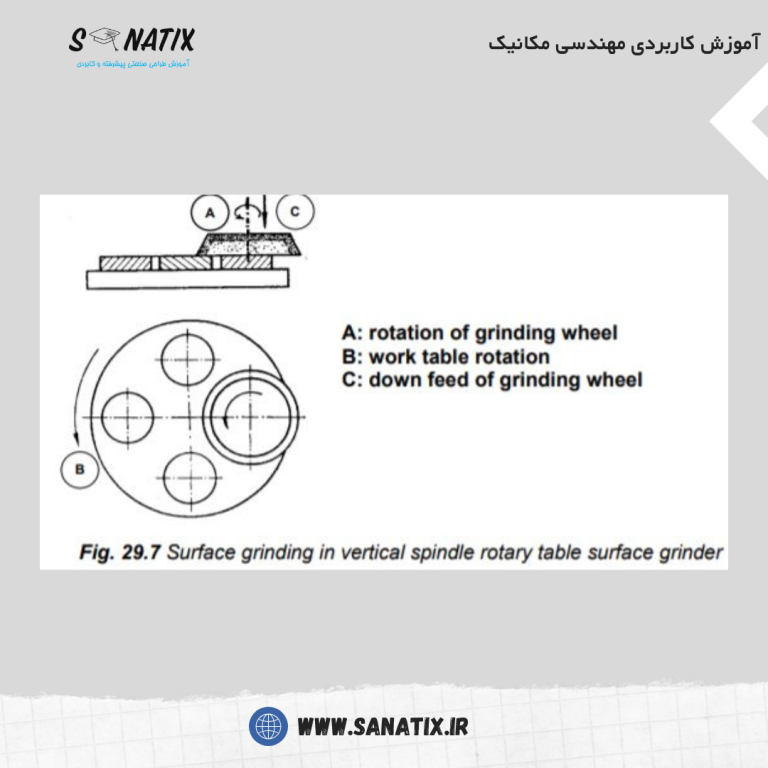

دستگاه سنگ زنی با محور عمودی و میز دوار

اصل سنگ زنی در این دستگاه برای قطعات کوچک و در مقادیر زیاد مناسب است. این دستگاه عمدتاً برای تولید است و اغلب از دو یا چند سر سنگ زنی استفاده می‌کند که به این ترتیب امکان انجام عملیات خشن و نهایی در یک چرخش میز کار فراهم می‌شود.

دستگاه سنگ زنی با تغذیه خزش

این دستگاه امکان سنگ زنی سطح با یک پاس و با تغذیه بزرگ‌تر اما سرعت میز کندتر نسبت به سنگ زنی معمولی چندپاس را فراهم می‌کند. این دستگاه با استحکام بالا، قدرت بالا، درایو پیچ برای حرکت میز و تأمین مناسب مایع سنگ زنی مشخص می‌شود. توسعه بیشتر در این زمینه، مرکز سنگ زنی با تغذیه خزش است که دارای چندین چرخ با امکان تغییر خودکار چرخ است. چندین عملیات می‌توانند بر روی قطعه کار انجام شوند و این دستگاه‌ها به دلیل اندازه و پیچیدگی خود به طور خودکار از طریق CNC عمل می‌کنند.

دستگاه سنگ زنی عمیق با کارایی بالا

مفهوم سنگ زنی عمیق با یک پاس و با سرعت میز بسیار بالاتر از آنچه در دستگاه‌های سنگ زنی با تغذیه خزش ممکن است، به طور فنی در این دستگاه به تحقق پیوسته است. این امر عمدتاً به دلیل افزایش قابل توجه سرعت چرخ در این نسل جدید از دستگاه‌های سنگ زنی ممکن شده است.

• برای مشاهده اطلاعات بیشتر درباره تکنیک‌های پیشرفته در طراحی صنعتی، به مقالات دیگر ما در سایت صنعتیکس مراجعه کنید.

• اگر سوالی دارید یا به مشاوره تخصصی نیاز دارید، با ما از طریق صفحه تماس با ما ارتباط برقرار کنید.

• برای سفارش پروژه‌های طراحی و ساخت ماشین‌آلات صنعتی، به صفحه سفارش پروژه مراجعه کنید و درخواست خود را ثبت کنید.

• برای ارتقاء مهارت‌های خود در طراحی صنعتی، به صفحه فروشگاه دوره‌ها سر بزنید و دوره‌های آموزشی ما را بررسی کنید.

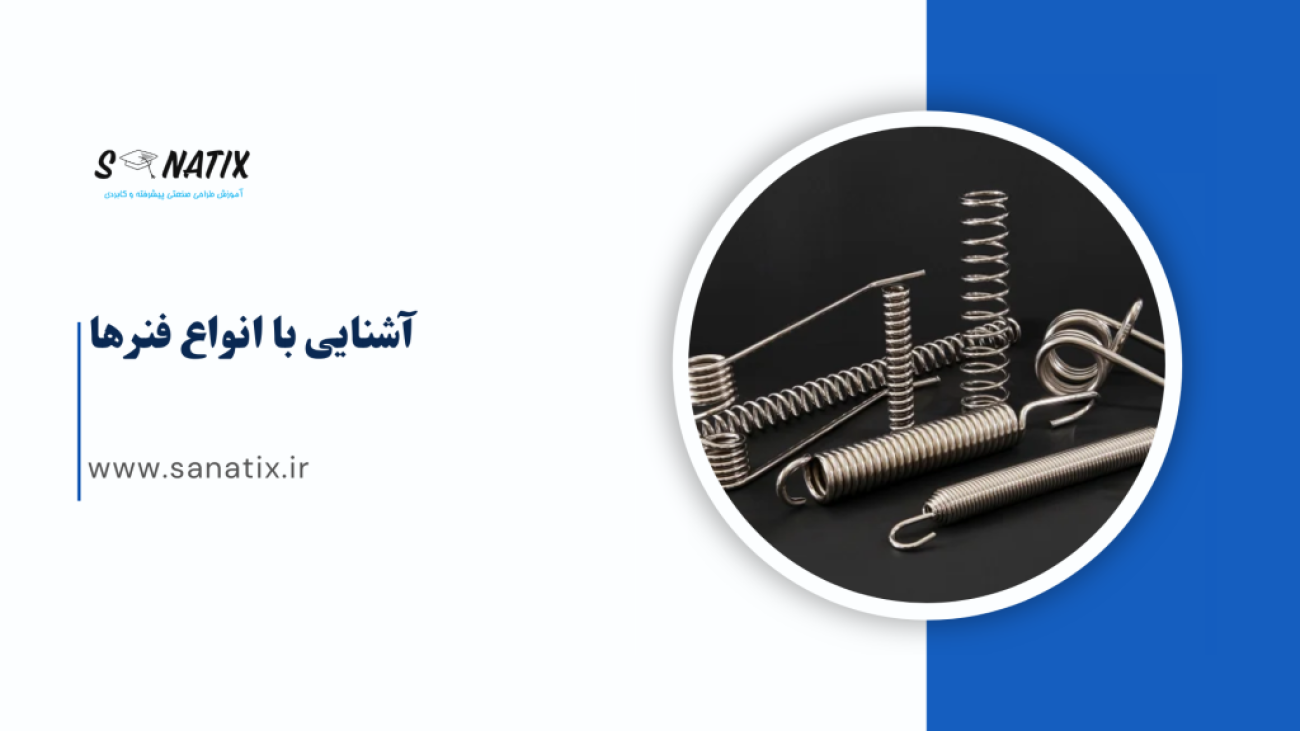

مقدمه‌ای بر فنر

فنرها اجسام الاستیکی (عموماً فلزی) هستند که می‌توانند تحت تأثیر نیروهایی مانند پیچش، کشش یا فشردگی قرار گیرند. پس از حذف نیرو، این اجسام به شکل اولیه خود بازمی‌گردند. به بیان دیگر، فنر یک عضو ارتجاعی است که قادر به تحمل تغییر شکل‌های الاستیک بزرگ می‌باشد.

تعریف فنر

فنر به عنوان یک عنصر مکانیکی الاستیک تعریف می‌شود که تحت بارگذاری تغییر شکل می‌دهد و پس از حذف بار، به شکل اولیه خود بازمی‌گردد. فنر یک عضو ارتجاعی است که توانایی ارائه تغییر شکل‌های الاستیک بزرگ را دارد. به بیان دیگر، فنر به عنوان یک جسم الاستیک تعریف می‌شود که در اثر بارگذاری تغییر شکل داده و پس از رفع بار به شکل اولیه خود بازمی‌گردد.

عملکردهای مختلف فنرها

• جذب ضربه و ارتعاشات: فنرها در سیستم‌های تعلیق خودروها، فنرهای بافر راه‌آهن، فنرهای بافر در آسانسورها، و پایه‌های ضدارتعاش برای ماشین‌آلات استفاده می‌شوند.

• ذخیره‌سازی انرژی: فنرها در مواردی مانند ساعت‌ها، اسباب‌بازی‌ها، دوربین‌های فیلم‌برداری، قطع‌کننده‌های مدار و استارت‌ها برای ذخیره انرژی مورد استفاده قرار می‌گیرند.

• اندازه‌گیری نیرو: فنرها در ترازوها و شاخص‌های موتور برای اندازه‌گیری نیرو به کار می‌روند.

• کنترل حرکت: در مکانیزم‌های بادامک و پیرو، فنرها برای حفظ تماس بین دو عنصر و کنترل حرکت استفاده می‌شوند.

• اعمال نیرو: در مکانیزم‌های سوپاپ موتور، فنرها برای بازگرداندن بازوی سوپاپ به موقعیت عادی پس از رفع نیرو استفاده می‌شوند. همچنین، فنرها در کلاچ‌ها برای اعمال نیروی لازم به کار می‌روند.

انواع فنرها

در ادامه مهمترین انواع فنرها براساس شکل آنها ذکر شده‌اند:

1. فنرهای مارپیچی

2. فنرهای مخروطی و ولوت

3. فنرهای پیچشی

4. فنرهای لایه‌ای یا برگی

5. فنرهای دیسکی یا بلویل

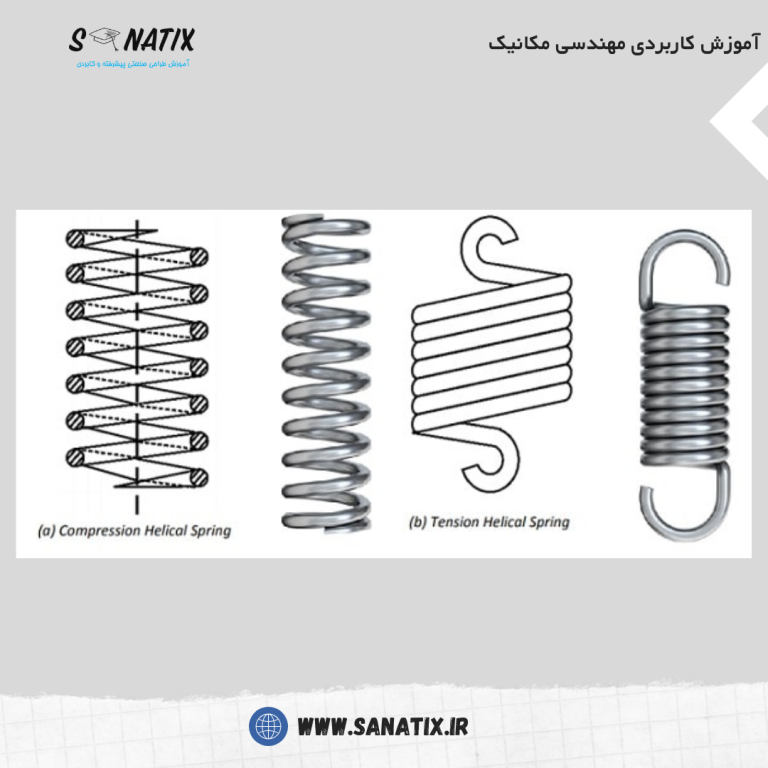

1. فنرهای مارپیچی

• فنر مارپیچی از سیمی ساخته می‌شود که معمولاً مقطع آن دایره‌ای است و به شکل مارپیچ خم شده است.

• دو نوع اساسی از فنرهای مارپیچی وجود دارد: فنر فشاری و فنر کششی.

• در فنر فشاری مارپیچی، نیروی خارجی به کوتاه شدن فنر تمایل دارد. به عبارت دیگر، فنر فشرده می‌شود.

• در فنر کششی مارپیچی، نیروی خارجی به طولانی شدن فنر تمایل دارد. به عبارت دیگر، فنر کشیده می‌شود.

• باید توجه داشت که با وجود اینکه فنر تحت فشار است، سیم فنر فشاری مارپیچی تحت تنش فشاری قرار نمی‌گیرد.

• همچنین، سیم فنر کششی مارپیچی تحت تنش کششی قرار ندارد، اگرچه فنر تحت کشش است.

• در هر دو حالت، تنش‌های برشی پیچشی در سیم فنر القا می‌شود.

• اصطلاحات فشاری و کششی به کل فنر مربوط می‌شود و نه به تنش‌های موجود در سیم فنر.

مزایای فنرهای مارپیچی:

• تولید آن‌ها آسان است.

• در دامنه وسیعی در دسترس هستند.

• قابل اعتماد هستند.

• دارای نرخ فنر ثابت هستند.

• عملکرد آن‌ها می‌تواند به دقت بیشتری پیش‌بینی شود.

• ویژگی‌های آن‌ها می‌تواند با تغییر ابعاد تغییر یابد.

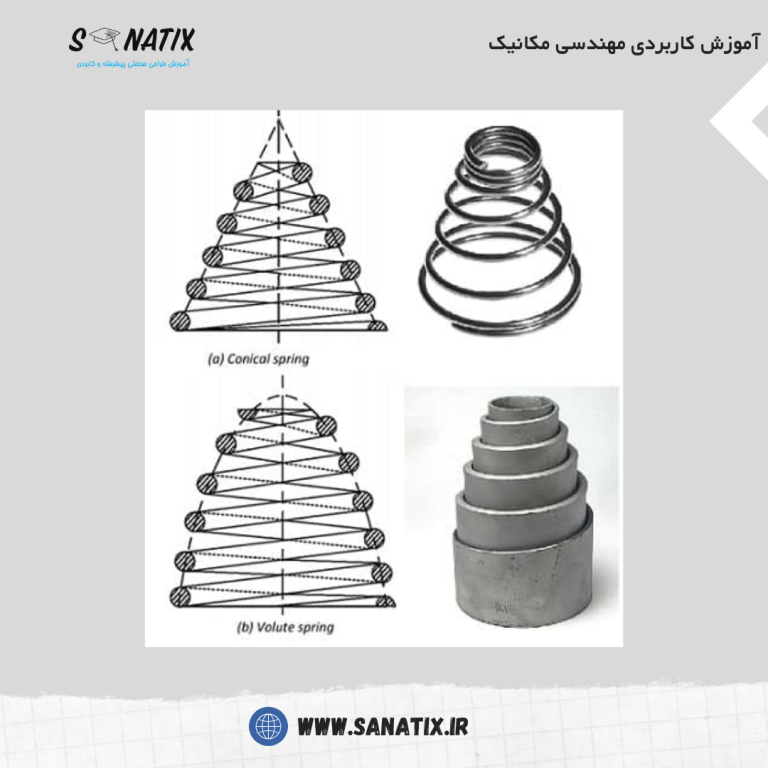

2.فنرهای مخروطی و مارپیچی

• فنرهای مخروطی و مارپیچی در کاربردهای ویژه‌ای استفاده می‌شوند که در آن‌ها نیاز به فنری با قابلیت تلرانس یا فنری با نرخ فنر (بار مورد نیاز به ازای هر واحد تغییر شکل) که با افزایش بار افزایش یابد، وجود دارد.

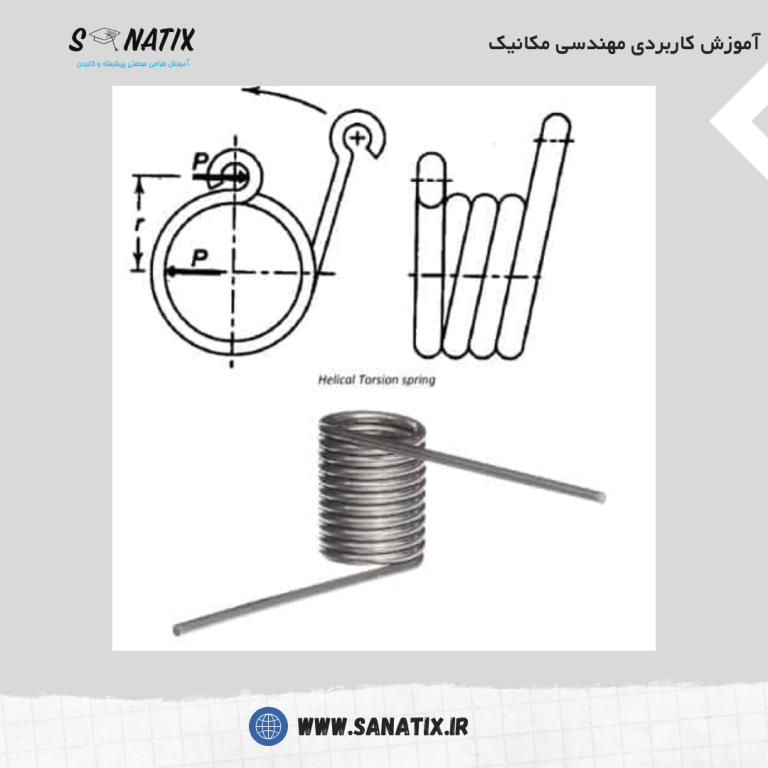

3. فنرهای پیچشی

• ساختار این فنر مشابه فنرهای فشاری یا کششی است، با این تفاوت که انتهای آن به گونه‌ای شکل داده شده که فنر تحت بار یک گشتاور حول محور مارپیچ‌ها قرار می‌گیرد.

• فنر پیچشی مارپیچی برای انتقال گشتاور به یک جزء خاص در ماشین یا مکانیزم استفاده می‌شود.

• فنر پیچشی مارپیچی در لولاهای درب، نگهدارنده‌های برس، استارت‌ها و قفل‌های درب استفاده می‌شود.

• فنر پیچشی مارپیچی با ممان خمشی (P x r) که تمایل به پیچاندن فنر دارد، مقاومت می‌کند.

• ممان خمشی باعث ایجاد تنش‌های خمشی در سیم فنر می‌شود.

• اصطلاح “فنر پیچشی” تا حدی گمراه‌کننده است، زیرا سیم تحت تنش‌های خمشی قرار می‌گیرد، برخلاف تنش‌های برشی پیچشی که در فنرهای پیچشی یا کششی مارپیچی القا می‌شود.

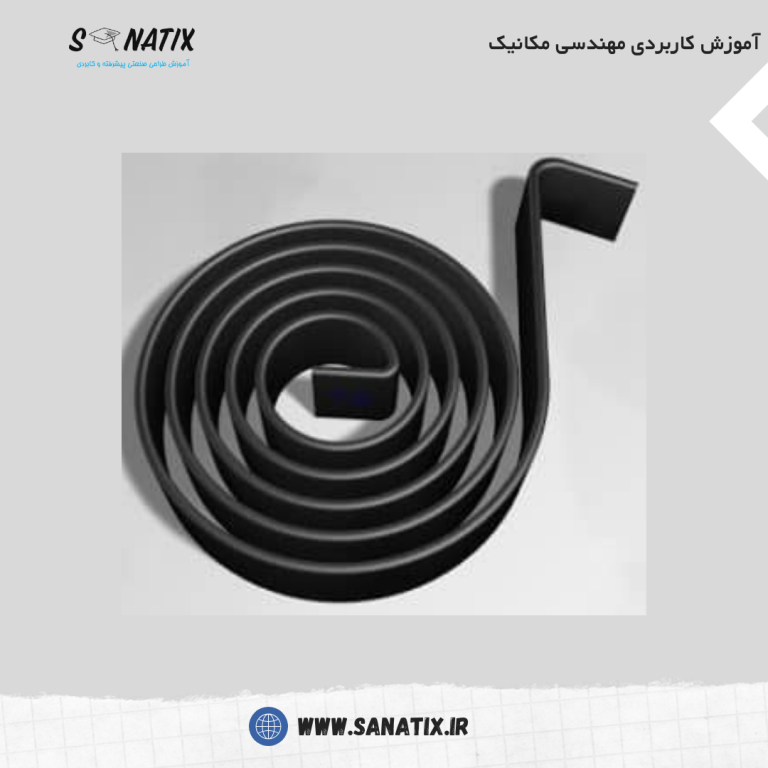

فنر پیچشی مارپیچی:

• این فنر از نوار فولاد که چندین بار دور خود پیچیده شده تا شکلی هندسی مانند شکل نشان داده شده در تصویر، ساخته می‌شود.

• انتهای داخلی آن به یک محور متصل است و انتهای خارجی آن به یک درام نگهدارنده متصل است.

• این فنر دارای چند دور و همچنین نوار فولاد ضخیم‌تری است.

• هنگامی که فنر باز می‌شود، انرژی را آزاد می‌کند.

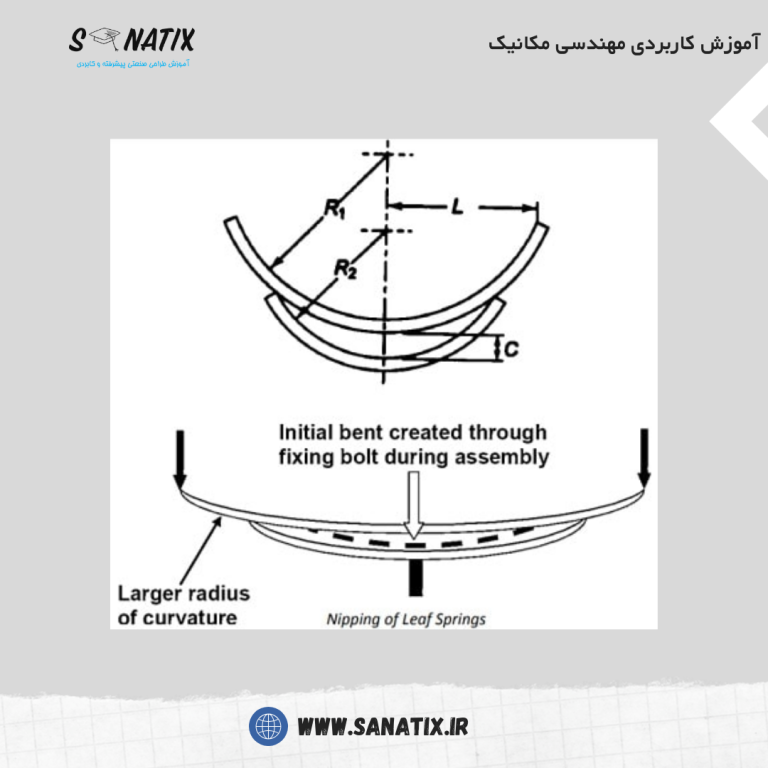

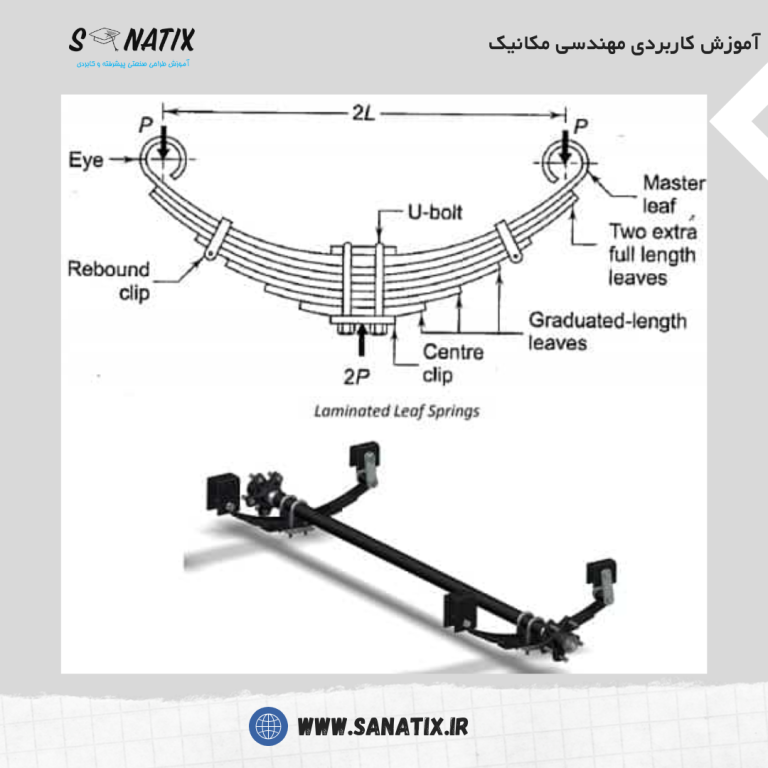

4. فنرهای برگی لایه‌ای

• فنر چندبرگی به طور گسترده‌ای برای تعلیق کامیون‌ها و واگن‌های راه‌آهن استفاده می‌شود.

• این فنر از یک سری صفحات تخت، که معمولاً به شکل نیمه‌بیضی هستند، تشکیل شده است. صفحات تخت به نام برگ‌های فنر شناخته می‌شوند.

• برگ بالایی دارای بیشترین طول است. بلندترین برگ در بالا به نام برگ اصلی شناخته می‌شود.

• برگ‌ها دارای طول‌های تدریجی هستند. طول به تدریج از برگ بالایی به برگ پایینی کاهش می‌یابد.

• در هر دو انتها به‌صورت خمیده برای ایجاد حلقه فنر، فرم داده شده‌اند. دو پیچ از طریق این حلقه‌ها وارد می‌شود تا فنر برگی به بدنه خودرو متصل شود.

• برگ‌ها با استفاده از دو پیچ U و یک کلیپ مرکزی به هم متصل می‌شوند.

• کلیپ‌های برگشتی برای حفظ تراز برگ‌ها و جلوگیری از جابه‌جایی جانبی برگ‌ها در حین عملیات ارائه می‌شوند.

• در مرکز، فنر برگی بر روی محور پشتیبانی می‌شود.

• فنرهای چندبرگی با یک یا دو برگ کامل اضافی علاوه بر برگ اصلی ارائه می‌شوند.

• برگ‌های کامل اضافی بین برگ اصلی و برگ‌های با طول تدریجی قرار می‌گیرند.

• برگ‌های کامل اضافی برای حمایت از نیروی برشی عرضی فراهم می‌شوند.

کاربرد فنر برگی:

• عمدتاً در سیستم‌های تعلیق خودروها.

مزایای فنر برگی:

• می‌تواند بارهای جانبی را حمل کند.

• گشتاور ترمز را فراهم می‌کند.

• گشتاور رانندگی را تحمل کرده و شوک‌های وارد شده از سوی وسایل نقلیه را می‌پذیرد.

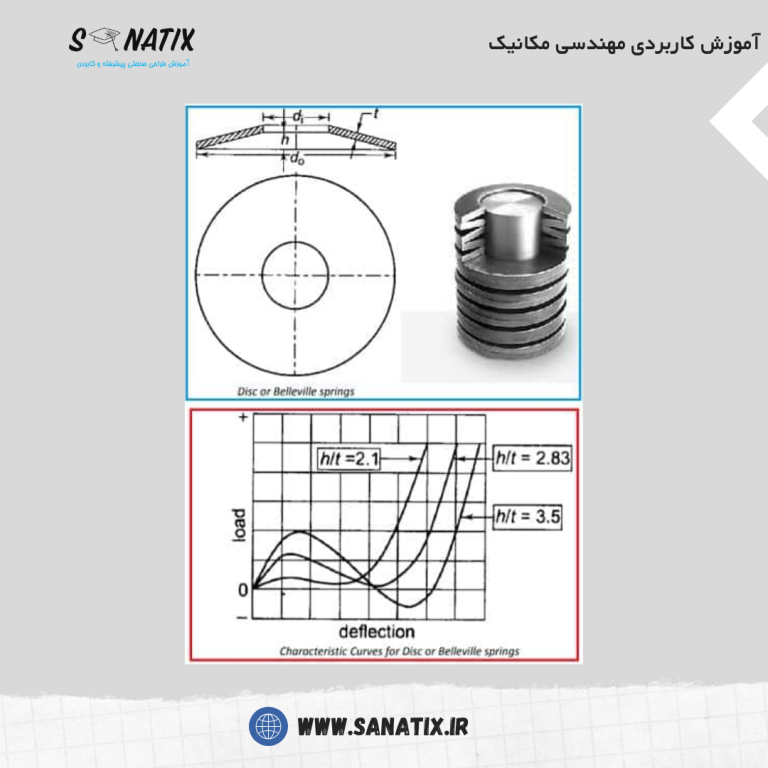

5. فنرهای دیسکی یا فنرهای بِل‌ویل

• فنر بِل‌ویل شامل دیسکی مخروطی است، همان‌طور که در شکل بالا نشان داده شده است.

• به این فنر، فنر بِل‌ویل گفته می‌شود زیرا توسط ژولیان بِل‌ویل اختراع شده و طراحی آن در فرانسه در سال 1867 ثبت اختراع شده است.

• فنر بِل‌ویل دارای ویژگی‌های بار-تغییر شکل خاصی است، همان‌طور که در شکل بالا نشان داده شده است.

• تغییر نسبت (h/t) انواع مختلفی از منحنی‌های بار-تغییر شکل را فراهم می‌کند.

• فنرهای بِل‌ویل در کلاچ‌های صفحه‌ای و ترمزها، شیرهای تخلیه، و انواع مختلفی از اتصالات پیچ و مهره‌ای استفاده می‌شوند.

مزایای فنرهای بِل‌ویل به شرح زیر است:

1. ساختار ساده و تولید آسان دارد.

2. واحد فنر جمع‌وجور است.

3. به ویژه در جاهایی که نیروی بسیار زیادی برای تغییر شکل کوچک فنر مطلوب است، مفید است.

4. دامنه وسیعی از ثابت‌های فنر را فراهم می‌کند و بسیار تطبیق‌پذیر است.

5. می‌تواند هر نوع ویژگی بار-تغییر شکل خطی یا غیرخطی را فراهم کند.

6. دیسک‌های مخروطی جداگانه با اندازه و ضخامت خاص می‌توانند به‌صورت سری، موازی یا ترکیبی از سری-موازی، همان‌طور که در شکل نشان داده شده است، انباشته شوند. این ترکیب‌ها تنوعی از ثابت‌های فنر را بدون تغییر طراحی فراهم می‌کنند.

7. هنگامی که دو فنر بِل‌ویل به‌صورت سری قرار می‌گیرند، تغییر شکل دوبرابر برای همان نیرو به‌دست می‌آید. از طرف دیگر، زمانی که دو فنر بِل‌ویل به‌صورت موازی قرار می‌گیرند، نیروی تقریبا دوبرابر برای یک تغییر شکل معین به‌دست می‌آید.

مقدمه

بازرسی یا تست یک فرآیند بررسی مواد، قطعات، اجزا یا محصولات در مراحل مختلف تولید به منظور شناسایی محصولات بی‌کیفیت و انجام اقدامات اصلاحی است. بازرسی قبل، حین و بعد از تولید انجام می‌شود تا اطمینان حاصل شود که کیفیت محصول با استانداردهای طراحی پذیرفته شده مطابقت دارد. این استانداردهای طراحی توسط طراح محصول تعریف می‌شوند و برای قطعات مکانیکی به عواملی مانند ابعاد، کیفیت سطح و ظاهر مربوط می‌شوند. هدف هر فرآیند بازرسی این است که یا اندازه‌گیری‌های واقعی از مقادیر مشخصه‌های تعیین شده محصول انجام دهد یا بررسی کند که آیا ویژگی‌های خاص مطابق با استانداردهای طراحی هستند یا خیر.

هنگامی که بازرسی و تست به صورت دستی انجام می‌شود، اندازه نمونه معمولاً کوچک‌تر از حجم کل است. در تولیدات با حجم بالا، این اندازه ممکن است بسیار کوچک باشد که می‌تواند منجر به عبور قطعات معیوب شود. به طور اصولی، تنها راه برای دستیابی به کیفیت 100٪، استفاده از بازرسی 100٪ است که در آن فقط قطعات با کیفیت خوب از فرآیند بازرسی عبور می‌کنند. اما وقتی این کار به صورت دستی انجام می‌شود، هزینه‌های مرتبط و خطاهای احتمالی مشکل‌ساز می‌شوند. اتوماسیون بازرسی فرصتی برای غلبه بر این مشکلات فراهم می‌کند. فرآیندهای بازرسی خودکار توسط حسگرهایی انجام می‌شوند که توسط کامپیوترها کنترل می‌شوند.

بازرسی به کمک کامپیوتر

بازرسی به کمک کامپیوتر (CAI) یک فناوری جدید است که امکان مقایسه یک قطعه فیزیکی با مدل CAD سه‌بعدی را فراهم می‌کند. این فرآیند سریع‌تر، کامل‌تر و دقیق‌تر از استفاده از ماشین اندازه‌گیری مختصات (CMM) یا سایر روش‌های سنتی است. یک روش بازرسی خودکار با استفاده از نور ساختار‌یافته و دوربین ماشین بینایی برای بازرسی یک شیء در ارتباط با مدل هندسی آن استفاده می‌شود. تصاویر دوربین از شیء توسط کامپیوتر تحلیل می‌شود تا محل نقاط روی سطوح شیء در سه بعد تولید شود. داده‌های نقطه‌ای از یک اسکنر لیزری یا دستگاه اسکن سه‌بعدی دیگر گرفته می‌شوند. در مرحله تنظیم قبل از بازرسی شیء، نقاط با توجه به مدل هندسی شیء تحلیل می‌شوند. نرم‌افزار یک مقایسه گرافیکی از قطعه ساخته شده با مدل CAD ارائه می‌دهد. بسیاری از نقاط حذف می‌شوند تا زمان جمع‌آوری داده‌ها و تحلیل به حداقل برسد و از ایجاد خطاهای ناشی از بازتاب‌های اضافی جلوگیری شود. زمانی که اشیاء مشابه به‌طور مکرر بازرسی می‌شوند، نقاط از هر سطح مورد نظر به طور فضایی میانگین‌گیری می‌شوند تا اندازه‌گیری‌های دقیقی از ابعاد شیء فراهم شود. دستگاه بازرسی از چندین حسگر چندگانه، هر یک شامل یک دوربین و یک منبع نور ساختار‌یافته، استفاده می‌کند تا همه جوانب شیء را در یک عبور اندازه‌گیری کند.

کامپیوترها همچنین در برنامه‌ریزی و اجرای بازرسی به روش‌های مختلفی استفاده می‌شوند.

تجهیزات بازرسی کنترل‌شده توسط کامپیوتر

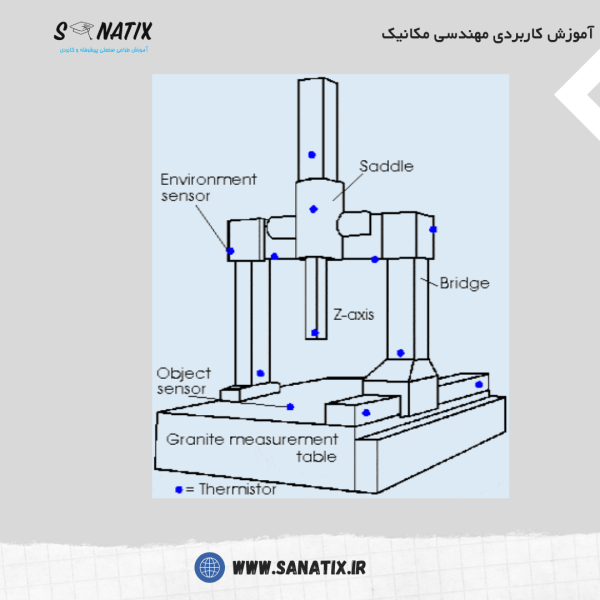

ماشین اندازه‌گیری مختصات (CMM) یک دستگاه اندازه‌گیری سه‌بعدی است که از یک پروب تماس برای تشخیص سطح شیء استفاده می‌کند. پروب معمولاً یک دستگاه حساس به فشار است که با هر تماسی با سطح فعال می‌شود. فواصل خطی حرکت کرده در طول سه محور ثبت می‌شوند، بنابراین مختصات x، y و z نقطه را فراهم می‌کنند. CMMها بر اساس جهت‌گیری پروب نسبت به میز اندازه‌گیری به صورت عمودی یا افقی طبقه‌بندی می‌شوند.

برای کسب اطلاعات بیشتر در مورد تکنیک‌های بازرسی به کمک کامپیوتر، مقالات دیگر ما را مطالعه کنید.
مطالعه مقالات بیشتر

اگر سوالی دارید یا نیاز به مشاوره تخصصی در زمینه بازرسی صنعتی دارید، با ما تماس بگیرید.
تماس با ما

برای سفارش طراحی و ساخت ماشین‌آلات صنعتی، پروژه خود را به ما بسپارید.
سفارش پروژه

برای یادگیری بیشتر و ارتقاء مهارت‌های خود در طراحی صنعتی، دوره‌های آموزشی ما را مشاهده کنید.
بازدید از فروشگاه دوره‌ها

مقدمه

سلام و خوش‌آمدید!در این مقاله، به بررسی کاربردهای کلیدی نرم‌افزارهای پیشرفته در مهندسی CAD/CAM خواهیم پرداخت. با استفاده از این ابزارهای نوین، می‌توانید فرآیندهای تولید را بهینه کرده، زمان و هزینه‌ها را کاهش دهید و کیفیت قطعات خود را بهبود بخشید. ما به شما کمک خواهیم کرد تا با روش‌های جدید و تکنیک‌های پیشرفته آشنا شوید و از توانمندی‌های این نرم‌افزارها به بهترین شکل بهره‌برداری کنید.برای اطلاعات بیشتر و یادگیری عمیق‌تر، ادامه مقاله را دنبال کنید و از منابع و خدمات تخصصی ما بهره‌مند شوید.

درباره PowerMIL

نرم‌افزار PowerMILL یک راهکار پیشرفته CAM (ساخت به کمک کامپیوتر) است که بر روی سیستم‌عامل ویندوز اجرا می‌شود و برای برنامه‌ریزی مسیر ابزارها در ماشین‌های CNC (کنترل عددی کامپیوتری) با محورهای 2 تا 5 طراحی شده است. این نرم‌افزار که توسط شرکت DELCAM توسعه یافته، در صنایع مختلف مهندسی برای تعیین بهینه‌ترین مسیرهای ابزار به منظور کاهش زمان و هزینه‌های تولید، کاهش بار ابزار و ایجاد سطوح صاف استفاده می‌شود. بسیاری از سازمان‌ها در سراسر جهان از PowerMILL برای ماشین‌کاری با محورهای 2، 3 و 5 بهره می‌برند.

در حال حاضر، PowerMILL تحت حمایت شرکت Autodesk قرار دارد. ابتدا باید مدل ماشین‌کاری را به پنجره گرافیکی وارد کنید، سپس دستگاه کاری (Workplane) را برای مختصات X، Y و Z تعریف کنید. بعد از آن، اندازه بلوک ماده خام را مشخص کرده و سپس اندازه و شکل ابزار را تعریف نمایید. پس از این مراحل، با انتخاب استراتژی مورد نظر و پر کردن فرم مربوطه، مسیرهای ابزار را ایجاد کنید. این مسیرها را شبیه‌سازی کرده تا از عدم برخورد و تداخل اطمینان حاصل کنید. قبل از تعریف مسیرهای ابزار، از ابزارهای مختلفی همچون مرزها، الگوها، مجموعه ویژگی‌ها، سطوح و تنظیمات استفاده کنید. سپس برنامه NC را برای مسیرهای مختلف ابزار ایجاد کرده و از فایل مناسب ماشین برای برنامه NC استفاده نمایید. در نهایت، برنامه NC را به صورت دستی برای چند خط اول و آخر ویرایش کرده و علامت % را در ابتدای برنامه اضافه کنید. برنامه را از طریق سرور DNC به ماشین ارسال کنید.

PowerMILL نرم‌افزاری قدرتمند برای ماشین‌کاری کامپیوتری (CAM) است که توسط شرکت Delcam توسعه یافته و اکنون توسط Autodesk پشتیبانی می‌شود. این نرم‌افزار به‌طور ویژه برای توسعه ماشین‌های پیشرفته پنج‌محور و ماشین‌های با سرعت بالا طراحی شده است. PowerMILL به عنوان یکی از پیشرفته‌ترین و کامل‌ترین نرم‌افزارها برای ماشین‌کاری قطعات پیچیده و سخت شناخته می‌شود و به طور کامل برای دستگاه‌های پنج‌محور و دستگاه‌های با سرعت بالا بهینه‌سازی شده است.

کاربرد اصلی این نرم‌افزار در تولید قطعات حساس و دقیق مانند قالب‌های ریخته‌گری و قالب‌های دایکاست است. این نرم‌افزار با استفاده از جدیدترین و پیشرفته‌ترین تکنولوژی‌ها، به مهندسان اجازه می‌دهد تا مسیر ابزار را بهینه کرده و کیفیت سطح قطعات را بهبود بخشند.

ویژگی‌های کلیدی نرم‌افزار Autodesk PowerMill Ultimate شامل موارد زیر است:

• قدرتمندترین نرم‌افزار برنامه‌ریزی ماشین‌

• پیشرفته‌ترین و کامل‌ترین نرم‌افزار برای تولید قطعات صنعتی پیچیده

• بهینه‌سازی شده برای حداکثر بهره‌وری و نرخ تولید

• برنامه‌ریزی پیشرفته برای ماشین‌های پنج‌محور و ماشین‌های با سرعت بالا

• بهینه‌سازی شده برای تراشکاری با سرعت بالا

• بهینه‌سازی مسیر ابزار و پشتیبانی از ماشین‌کاری دو و نیم محور

• برنامه‌ریزی فرآیند فرزکاری

• سازگاری بالا با سایر نرم‌افزارهای Autodesk

برای ارتقاء مهارت‌ها و بهینه‌سازی فرآیندهای تولید خود، اقدام کنید:

• مشاوره و سفارش پروژه: اگر نیاز به مشاوره تخصصی یا سفارش پروژه‌های مهندسی دارید، به صفحه تماس با ما مراجعه کنید تا تیم ما به شما کمک کند.

• مطالب بیشتر: برای مطالعه مقالات و منابع اضافی در زمینه بهینه‌سازی تولید و تکنیک‌های پیشرفته، به پست‌های دیگر سایت ما سر بزنید.

برای اطلاعات بیشتر و دریافت پشتیبانی، همین حالا با ما تماس بگیرید و پروژه‌های خود را به پیش ببرید!

مقدمه

سلام، در دنیای طراحی و مهندسی، انتخاب نرم‌افزار مناسب می‌تواند تأثیر قابل توجهی بر موفقیت پروژه‌ها داشته باشد. در این مقاله، به بررسی دقیق دو نرم‌افزار قدرتمند CAD یعنی SolidWorks و Inventor پرداخته‌ایم. هر یک از این نرم‌افزارها ویژگی‌ها و قابلیت‌های خاص خود را دارند که در زمینه‌های مختلف طراحی مکانیکی، شبیه‌سازی حرکتی و مدل‌سازی سه‌بعدی کاربردهای منحصر به فردی ارائه می‌دهند. هدف ما از این مقایسه، ارائه اطلاعات جامع و دقیق برای کمک به شما در انتخاب بهترین ابزار برای نیازهای خاص پروژه‌های خود است. در ادامه، تفاوت‌های کلیدی و ویژگی‌های منحصر به فرد این دو نرم‌افزار را بررسی خواهیم کرد.

درباره Inventor:

نرم‌افزار Inventor یک ابزار حرفه‌ای CAD سه‌بعدی است که به کاربران CAD امکاناتی برای مدیریت پروژه‌ها در زمینه مهندسی مکانیک، طراحی قالب و شبیه‌سازی حرکتی ارائه می‌دهد. در مقابل، SolidWorks که موضوع این مقاله است، برای استفاده مهندسان مکانیک، معماران و طراحان گرافیک در مدل‌سازی اجزای ماشین، طراحی داخلی و شبیه‌سازی حرکتی توسعه یافته است.

درباره SolidWorks:

SolidWorks ابزاری برای طراحی و توسعه با قابلیت‌های طراحی و تجسم 2D و 3D است، در حالی که Inventor ویژگی‌های متعددی را به‌طور پیش‌فرض برای کمک به مهندسان از نظر تأمین اطلاعات و تحلیل‌های صحیح در بر دارد. برای درک بهتر این موضوع، مقایسه را به‌صورت زیر بررسی خواهیم کرد. استانداردها، تحلیل‌ها، قابلیت‌های مستندسازی، محاسبات مبتنی بر حرکت و ابزارهای همکاری همگی برای هر دو نرم‌افزار صنعت قدرتمند مناسب هستند.

مقایسه SolidWorks و Inventor – تفاوت‌های SolidWorks و Inventor

در دنیای طراحی مهندسی، انتخاب نرم‌افزار مناسب می‌تواند تأثیر بسزایی بر روند و نتیجه پروژه داشته باشد. دو نرم‌افزار برجسته در این زمینه، SolidWorks و Inventor هستند که هر کدام ویژگی‌ها و قابلیت‌های خاص خود را دارند. در این مقاله، با نگاه دقیق و تخصصی به مقایسه این دو نرم‌افزار می‌پردازیم و تفاوت‌های کلیدی آن‌ها را از منظر کاربردی و عملی بررسی می‌کنیم.

1. معماری نرم‌افزاری و محیط کاربری

• SolidWorks: این نرم‌افزار بر پایه مدل‌سازی پارامتریک ساخته شده است و به دلیل رابط کاربری ساده و منظم خود شهرت دارد. SolidWorks عمدتاً برای طراحی قطعات مکانیکی و مجموعه‌های کوچک تا متوسط کاربرد دارد. یکی از مزایای SolidWorks، سازگاری بالا با سایر نرم‌افزارهای CAD/CAM و قابلیت تعامل با فایل‌های متنوع است.

• Inventor: Inventor نیز بر مدل‌سازی پارامتریک متکی است، اما محیط کاربری آن به طور خاص برای طراحی‌های پیچیده و بزرگ‌تر بهینه شده است. این نرم‌افزار قابلیت مدیریت بهتر مجموعه‌های بزرگ و پیچیده را دارد و با افزودن ابزارهای تخصصی مانند iLogic برای اتوماسیون طراحی، می‌تواند در پروژه‌های بزرگ‌تر و پیچیده‌تر عملکرد بهتری ارائه دهد.

2. مدیریت داده‌ها و PLM

• SolidWorks: با استفاده از SolidWorks PDM، این نرم‌افزار به خوبی قابلیت مدیریت داده‌های طراحی را ارائه می‌دهد. این ویژگی به مهندسان اجازه می‌دهد تا تغییرات و نسخه‌های مختلف طراحی را به صورت مؤثر مدیریت کنند و هماهنگی بین تیم‌های مختلف را حفظ کنند.

• Inventor: Autodesk Vault که با Inventor یکپارچه شده است، یک سیستم مدیریت داده‌های پیشرفته‌تر محسوب می‌شود. این سیستم نه تنها امکان مدیریت نسخه‌ها و تغییرات طراحی را فراهم می‌کند، بلکه به دلیل یکپارچگی بهتر با نرم‌افزارهای دیگر Autodesk، توانایی بهتری در مدیریت پروژه‌های بزرگ‌تر و تعامل بین تیم‌های چندگانه دارد.

3. تحلیل مهندسی و شبیه‌سازی

• SolidWorks: در SolidWorks، ابزارهای FEA (تحلیل المان محدود) به طور بومی وجود دارند و قابلیت انجام تحلیل‌های استاتیکی، دینامیکی، حرارتی و مکانیکی را فراهم می‌کنند. همچنین SolidWorks Simulation امکان تحلیل‌های پیچیده‌تر مانند تحلیل مودال و فریکوئنسی را فراهم می‌کند.

• Inventor: Inventor نیز ابزارهای FEA مشابهی دارد، اما یکی از نقاط قوت آن، یکپارچگی با نرم‌افزارهای تخصصی شبیه‌سازی مانند Nastran In-CAD است. این موضوع به مهندسان اجازه می‌دهد تا شبیه‌سازی‌های دقیق‌تر و پیچیده‌تری را انجام دهند. از سوی دیگر، Inventor قابلیت شبیه‌سازی دینامیکی پیشرفته‌تری را به واسطه اتوماسیون بیشتر فراهم می‌کند.

4. قابلیت‌های طراحی سطح پیشرفته و پیچیده

• SolidWorks: SolidWorks در طراحی سطوح پیچیده و مدل‌سازی freeform (آزاد) امکانات خوبی را ارائه می‌دهد. به خصوص در طراحی قطعاتی که نیاز به دقت بالا و سطوح پیچیده دارند، SolidWorks توانایی بالایی در کنترل جزییات سطحی دارد.

• Inventor: در مقابل، Inventor نیز دارای ابزارهای پیشرفته برای طراحی سطوح است. با این حال، یکی از نقاط قوت Inventor در این زمینه، قابلیت‌های طراحی بر اساس شبکه‌های Mesh و همچنین تلفیق بهتر سطوح پیچیده با سایر ویژگی‌های مدل‌سازی پارامتریک است.

5. اتوماسیون و طراحی پیشرفته

• SolidWorks: با استفاده از ابزارهای ماکرو و API قدرتمند، SolidWorks قابلیت‌های خوبی برای اتوماسیون فرایندهای طراحی فراهم می‌کند. همچنین محیط SolidWorks DriveWorks امکان ایجاد محصولات سفارشی با استفاده از طراحی مبتنی بر قوانین را فراهم می‌کند.

• Inventor: در این زمینه، Inventor با iLogic و Inventor API پیشرفته‌تر عمل می‌کند. iLogic به مهندسان این امکان را می‌دهد که با استفاده از قوانین منطقی، طراحی‌ها را به طور خودکار به روز کنند و تغییرات پیچیده را در زمان کمتر اعمال کنند.

6. تعامل با سایر نرم‌افزارها و قابلیت همکاری تیمی

• SolidWorks: این نرم‌افزار به دلیل پشتیبانی گسترده از فرمت‌های مختلف CAD و PLM، برای تیم‌هایی که از نرم‌افزارهای مختلف استفاده می‌کنند بسیار مناسب است. SolidWorks همچنین با سایر نرم‌افزارهای شرکت Dassault Systèmes مانند CATIA و ENOVIA به خوبی تعامل می‌کند.

• Inventor: Inventor با نرم‌افزارهای دیگر Autodesk مانند AutoCAD، Revit و 3ds Max به صورت یکپارچه عمل می‌کند. این تعامل باعث می‌شود که Inventor در پروژه‌هایی که نیاز به تلفیق طراحی‌های مکانیکی با معماری و ساخت دارند، گزینه بهتری باشد.

نتیجه‌گیری

در نهایت، انتخاب بین SolidWorks و Inventor باید بر اساس نیازهای خاص پروژه و تخصص تیم شما باشد. SolidWorks برای پروژه‌های کوچک‌تر و طراحی‌های صنعتی که نیاز به تعامل گسترده با سایر نرم‌افزارهای CAD/CAM دارند، مناسب‌تر است. در حالی که Inventor با قابلیت‌های پیشرفته‌تر در مدیریت داده‌ها، شبیه‌سازی‌های پیچیده و اتوماسیون، گزینه‌ای ایده‌آل برای پروژه‌های بزرگ‌تر و پیچیده‌تر است.

با توجه به این مقایسه تخصصی، مهندسان می‌توانند نرم‌افزار مناسب را برای پروژه‌های خود انتخاب کرده و با استفاده بهینه از ابزارهای ارائه شده، به نتایج بهتری دست یابند.

برای کسب اطلاعات بیشتر و مقایسه‌های جامع‌تر، به پست‌های دیگر ما در وبلاگ مراجعه کنید. اگر نیاز به مشاوره تخصصی در انتخاب نرم‌افزار مناسب برای پروژه‌های خود دارید، لطفاً به صفحه تماس با ما مراجعه کنید. همچنین، اگر به دنبال دوره‌های آموزشی برای تسلط بر نرم‌افزارهای CAD هستید، می‌توانید به صفحه فروشگاه دوره‌ها ما سر بزنید. برای سفارش پروژه‌های طراحی و مهندسی، به صفحه سفارش پروژه ما مراجعه کنید و با ما تماس بگیرید. ما در کنار شما هستیم تا بهترین راهکارها را برای موفقیت پروژه‌های شما ارائه دهیم.

مقدمه

سلام،در دنیای طراحی مهندسی و نرم‌افزارهای CAD و PLM، انتخاب ابزار مناسب می‌تواند تأثیر قابل توجهی بر روند و کیفیت پروژه‌ها داشته باشد. در این مقاله، به بررسی و مقایسه دو نرم‌افزار پیشرفته و پرکاربرد در این زمینه، یعنی کتیا و سالیدورکس، خواهیم پرداخت. کتیا، که به عنوان یک نرم‌افزار مدیریت چرخه عمر پروژه (PLM) شناخته می‌شود، و سالیدورکس، با قابلیت‌های طراحی سه‌بعدی پارامتریک (CAD)، هر یک ویژگی‌ها و کاربردهای منحصر به فرد خود را دارند. هدف این مقاله ارائه یک تحلیل دقیق از تفاوت‌های کلیدی بین این دو نرم‌افزار است تا به شما در انتخاب ابزار مناسب برای نیازهای خاص پروژه‌های خود کمک کند.

مقایسه بین نرم‌افزارهای کتیا (CATIA) و سالیدورکس (SolidWorks) – تفاوت‌های بین کتیا و سالیدورکس

در دنیای طراحی صنعتی، انتخاب نرم‌افزار مناسب برای مدل‌سازی و شبیه‌سازی بهینه یک چالش کلیدی است. دو نرم‌افزار پرکاربرد در این حوزه، کتیا (CATIA) و سالیدورکس (SolidWorks) هستند که هر کدام از آن‌ها قابلیت‌ها و ویژگی‌های منحصر به فردی دارند. در این مقاله، به بررسی تفاوت‌های فنی و عملیاتی این دو نرم‌افزار می‌پردازیم و کاربردهای آن‌ها در پروژه‌های صنعتی را مورد بحث قرار می‌دهیم.

1. محدوده کاربرد و تخصص

• کتیا (CATIA): کتیا، محصول شرکت داسو سیستمز (Dassault Systèmes)، به عنوان یک نرم‌افزار قدرتمند در زمینه طراحی مهندسی، با تمرکز بر صنایع پیچیده مانند هوافضا، خودروسازی و محصولات صنعتی سنگین شناخته می‌شود. این نرم‌افزار قابلیت مدیریت و شبیه‌سازی سیستم‌های چندگانه (Multi-Disciplinary) را داراست و امکان تعامل میان تیم‌های مختلف مهندسی را در یک محیط مشترک فراهم می‌کند.

• سالیدورکس (SolidWorks): سالیدورکس نیز محصول شرکت داسو سیستمز است، اما به طور ویژه برای طراحی مکانیکی و ساخت محصولاتی با پیچیدگی کمتر و در صنایع کوچک‌تر یا متوسط‌تر توسعه یافته است. سالیدورکس به دلیل رابط کاربری ساده‌تر و فرآیند یادگیری کوتاه‌تر، مورد توجه مهندسان مکانیک و طراحان صنعتی قرار دارد که نیاز به طراحی سریع و مؤثر دارند.

2. قابلیت‌های پیشرفته مدل‌سازی

• کتیا (CATIA): کتیا از قابلیت‌های پیشرفته مدل‌سازی سه‌بعدی بهره‌مند است که به مهندسان امکان می‌دهد تا مدل‌های پیچیده و دقیق با جزئیات بالا ایجاد کنند. این نرم‌افزار با پشتیبانی از مدل‌سازی پارامتریک و غیرپارامتریک، انعطاف‌پذیری بیشتری در طراحی‌های پیچیده و با هندسه‌های غیرمرسوم فراهم می‌کند. علاوه بر این، قابلیت‌های کتیا در حوزه طراحی سطوح (Surface Design) و مدل‌سازی فرمی پیچیده، آن را به ابزاری ایده‌آل برای طراحی قطعات و سیستم‌های با هندسه‌های آزاد و پیچیده تبدیل کرده است.

• سالیدورکس (SolidWorks): سالیدورکس نیز از مدل‌سازی سه‌بعدی قدرتمندی برخوردار است، اما تمرکز اصلی آن بر طراحی قطعات و مونتاژهایی است که بیشتر با هندسه‌های ساده و خطوط مستقیم سر و کار دارند. قابلیت‌های اصلی سالیدورکس در زمینه مدل‌سازی پارامتریک است که برای طراحی سریع و ایجاد تغییرات در قطعات استاندارد صنعتی مناسب است. همچنین، ابزارهای تحلیل تنش، شبیه‌سازی حرارتی و سیالاتی در سالیدورکس، آن را به یک ابزار کاربردی برای طراحی و بهینه‌سازی قطعات مکانیکی تبدیل کرده است.

3. شبیه‌سازی و تحلیل

• کتیا (CATIA): کتیا دارای ماژول‌های بسیار پیشرفته‌ای برای شبیه‌سازی و تحلیل‌های چندگانه است. این نرم‌افزار می‌تواند انواع تحلیل‌های ساختاری (FEM)، شبیه‌سازی‌های دینامیک سیالات محاسباتی (CFD)، شبیه‌سازی‌های حرارتی، و تحلیل‌های سازگاری مواد کامپوزیتی را انجام دهد. به طور خاص، برای پروژه‌های هوافضا و خودروسازی که نیاز به دقت بالا و تحلیل‌های چند فیزیکی دارند، کتیا انتخاب مناسبی است.

• سالیدورکس (SolidWorks): سالیدورکس نیز قابلیت‌های تحلیل متنوعی دارد، اما این قابلیت‌ها بیشتر در پروژه‌های مکانیکی با پیچیدگی متوسط به کار می‌آیند. ابزارهای شبیه‌سازی سالیدورکس شامل تحلیل استاتیکی، دینامیکی، تحلیل فرکانسی و شبیه‌سازی‌های پایه حرارتی و سیالاتی است. این قابلیت‌ها برای بسیاری از پروژه‌های صنعتی کفایت می‌کنند، اما در پروژه‌های با پیچیدگی بالا و نیاز به تحلیل‌های چندگانه، کتیا برتری دارد.

4. مدیریت داده‌ها و همکاری تیمی

• کتیا (CATIA): یکی از نقاط قوت کتیا، قابلیت مدیریت داده‌های پیچیده و همکاری تیمی در پروژه‌های بزرگ است. کتیا از سیستم‌های پیشرفته PLM (مدیریت چرخه عمر محصول) پشتیبانی می‌کند که امکان اشتراک‌گذاری و مدیریت داده‌های طراحی در سطح سازمانی را فراهم می‌آورد. این ویژگی برای شرکت‌های بزرگ با تیم‌های مهندسی چندگانه بسیار حیاتی است.

• سالیدورکس (SolidWorks): سالیدورکس نیز از سیستم‌های PDM (مدیریت داده‌های محصول) پشتیبانی می‌کند، اما در مقیاس کوچک‌تر و برای سازمان‌های کوچکتر یا متوسط مناسب است. این نرم‌افزار امکان مدیریت مستندات طراحی، کنترل نسخه و همکاری در تیم‌های کوچک‌تر را فراهم می‌کند.

5. رابط کاربری و سهولت استفاده

• کتیا (CATIA): کتیا به دلیل گستردگی قابلیت‌ها و تمرکز بر پروژه‌های پیچیده، دارای رابط کاربری نسبتاً پیچیده‌ای است که نیاز به آموزش و تجربه بیشتری برای بهره‌گیری کامل از امکانات آن دارد. این موضوع ممکن است برای کاربران جدید چالش‌برانگیز باشد، اما برای کاربران حرفه‌ای و تیم‌های تخصصی، این پیچیدگی یک مزیت به شمار می‌رود.

• سالیدورکس (SolidWorks): سالیدورکس به دلیل رابط کاربری ساده‌تر و یادگیری سریع‌تر، محبوبیت بیشتری در میان مهندسان مکانیک و طراحان صنعتی دارد. این نرم‌افزار با داشتن محیط کاربرپسند و مستندات آموزشی گسترده، فرآیند یادگیری را برای کاربران جدید تسهیل می‌کند.

نتیجه‌گیری

انتخاب بین کتیا و سالیدورکس باید بر اساس نیازهای پروژه و سطح پیچیدگی طراحی انجام شود. اگر پروژه شما در حوزه‌هایی مانند هوافضا، خودروسازی یا طراحی سیستم‌های پیچیده صنعتی است، کتیا با قابلیت‌های پیشرفته مدل‌سازی، شبیه‌سازی و مدیریت داده، انتخاب بهتری خواهد بود. از سوی دیگر، اگر به دنبال نرم‌افزاری هستید که در پروژه‌های مکانیکی متوسط تا پیچیده با سرعت و کارایی بالا پاسخگو باشد، سالیدورکس یک گزینه ایده‌آل است.

هر دو نرم‌افزار جایگاه ویژه‌ای در صنعت دارند و انتخاب بین آن‌ها باید با در نظر گرفتن نیازهای خاص پروژه، تیم مهندسی و میزان پیچیدگی طراحی صورت گیرد.

برای کسب اطلاعات بیشتر در مورد انتخاب نرم‌افزار مناسب برای پروژه‌های خود، به پست‌های مرتبط ما در وب‌سایت مراجعه کنید. اگر سوالی دارید یا نیاز به مشاوره تخصصی در انتخاب نرم‌افزار دارید، لطفاً از طریق صفحه تماس با ما با تیم ما در ارتباط باشید. همچنین، برای مشاهده و سفارش پروژه‌های طراحی مهندسی یا دوره‌های آموزشی تخصصی، به صفحه سفارش پروژه یا فروشگاه دوره‌ها ما سر بزنید. به شما در ارتقاء مهارت‌های خود و بهینه‌سازی پروژه‌هایتان کمک خواهیم کرد!

مقدمه

سلام و درود به همراهان صنعتیکس. در دنیای پیچیده و متنوع نرم‌افزارهای طراحی و مدل‌سازی سه‌بعدی، انتخاب ابزار مناسب می‌تواند تأثیر زیادی بر کارایی و موفقیت پروژه‌های مهندسی داشته باشد. در این مقاله، به بررسی جامع و تخصصی دو نرم‌افزار محبوب و پرکاربرد در این حوزه، یعنی Solid Edge و Solidworks خواهیم پرداخت. هدف ما ارائه تحلیل دقیق تفاوت‌ها، مزایا و معایب هر یک از این نرم‌افزارها است تا شما بتوانید با آگاهی کامل، انتخاب بهینه‌ای برای نیازهای طراحی و مدل‌سازی خود داشته باشید. از ویژگی‌های تکنولوژیک گرفته تا هزینه‌ها و امکانات آموزشی، این مقایسه به شما کمک خواهد کرد تا تصمیمی آگاهانه و مطمئن بگیرید.

مقایسه Solid Edge و Solidworks – تفاوت‌های بین Solid Edge و Solidworks:

در دنیای طراحی مکانیک و ساخت، دو نرم‌افزار Solid Edge و Solidworks به‌عنوان دو ابزار قدرتمند و پرکاربرد شناخته می‌شوند. این دو نرم‌افزار به دلیل ویژگی‌های منحصربه‌فرد و قابلیت‌های پیشرفته، در صنایع مختلف مورد استفاده قرار می‌گیرند. در این مقاله، به بررسی تفاوت‌های فنی و کاربردی این دو نرم‌افزار می‌پردازیم تا مهندسان مکانیک با دانش بیشتری بتوانند انتخاب مناسب‌تری برای پروژه‌های خود داشته باشند.

1. معماری نرم‌افزار و هسته مدلسازی

در این بخش به بررسی هسته‌های مدلسازی استفاده‌شده در Solid Edge و Solidworks می‌پردازیم. هسته مدلسازی یکی از اجزای کلیدی نرم‌افزار CAD است که تاثیر زیادی بر روی قابلیت‌ها و عملکرد آن دارد.

Solidworks: هسته Parasolid

هسته Parasolid : Solidworks از هسته مدل‌سازی Parasolid استفاده می‌کند که به‌عنوان یکی از پیشرفته‌ترین هسته‌های مدل‌سازی سه‌بعدی در صنعت CAD شناخته می‌شود. این هسته توسط شرکت Siemens PLM توسعه داده شده و از زمان معرفی‌اش، به‌طور گسترده‌ای در نرم‌افزارهای CAD مختلف استفاده می‌شود.

دقت بالا: Parasolid به دلیل الگوریتم‌های پیچیده و بهینه‌سازی شده، دقت بسیار بالایی در ایجاد و ویرایش مدل‌های سه‌بعدی دارد. این دقت بالا به‌ویژه در طراحی قطعات با هندسه‌های پیچیده و دقیق اهمیت دارد.

پشتیبانی از ویژگی‌های پیشرفته: این هسته قابلیت‌های پیشرفته‌ای از جمله مدل‌سازی پارامتریک، طراحی پیچیده و ایجاد هندسه‌های پیچیده را پشتیبانی می‌کند. همچنین، از توابع CAD استاندارد مانند اضافه کردن ویژگی‌ها، برش‌ها، و پیچ‌وتاب‌ها به خوبی پشتیبانی می‌کند.

پایداری و عملکرد: Parasolid به دلیل طراحی بهینه‌اش، عملکرد پایدار و سریعی را در مدلسازی ارائه می‌دهد. این امر باعث کاهش زمان پردازش و افزایش کارایی در پروژه‌های بزرگ می‌شود.

Solid Edge: هسته Direct Modeling و Synchronous Technology

هسته Direct Modeling: Solid Edge به‌طور خاص از تکنیک Direct Modeling استفاده می‌کند که به کاربران اجازه می‌دهد به‌طور مستقیم تغییرات را روی مدل‌ها اعمال کنند بدون نیاز به تاریخچه طراحی. این روش برای مدل‌سازی سریع و انعطاف‌پذیر طراحی شده است.

مدیریت سریع تغییرات: Direct Modeling به مهندسان این امکان را می‌دهد که تغییرات را به‌راحتی و بدون وابستگی به تاریخچه تغییرات مدل اعمال کنند. این قابلیت به‌ویژه در مراحل طراحی اولیه و سریع بسیار مفید است.

انعطاف‌پذیری بالا: کاربران می‌توانند به سرعت تغییرات هندسی را انجام دهند و به راحتی به طراحی‌های پیشین برگردند. این امر به کاهش زمان طراحی و بهبود قابلیت‌های طراحی کمک می‌کند.

Synchronous Technology: Solid Edge همچنین از فناوری Synchronous Technology پشتیبانی می‌کند که ترکیبی از ویژگی‌های مدل‌سازی تاریخچه‌محور و Direct Modeling است. این تکنیک به کاربران اجازه می‌دهد تا از مزایای هر دو روش بهره‌برداری کنند.

ترکیب طراحی تاریخچه‌محور و مستقیم: Synchronous Technology به کاربر اجازه می‌دهد تا از قدرت مدل‌سازی تاریخچه‌محور برای کنترل دقیق‌تر طراحی‌ها و از قابلیت‌های Direct Modeling برای تغییرات سریع استفاده کند.

تسهیل همکاری و طراحی‌های چندگانه: این فناوری باعث تسهیل در همکاری میان تیم‌های طراحی و مدیریت پروژه‌های پیچیده می‌شود، زیرا به کاربران امکان می‌دهد تا با حفظ کنترل بر تاریخچه طراحی، تغییرات را به‌طور سریع و بدون محدودیت‌های مدل‌سازی اعمال کنند.

با توجه به توضیحات فوق، انتخاب بین Solid Edge و Solidworks به نیازهای خاص پروژه و روش‌های طراحی مورد استفاده بستگی دارد:

• اگر پروژه‌های شما نیازمند مدلسازی دقیق و تاریخچه‌محور هستند و به قابلیت‌های پیشرفته Parasolid نیاز دارید، Solidworks به دلیل هسته قدرتمند و دقت بالا، گزینه مناسب‌تری است.

• اگر نیاز به طراحی سریع، تغییرات انعطاف‌پذیر و توانایی ترکیب ویژگی‌های مختلف مدل‌سازی دارید، Solid Edge با فناوری Synchronous خود، انتخاب بهتری خواهد بود.

2. روش‌های طراحی و مدل‌سازی

در این بخش، به بررسی روش‌های طراحی و مدل‌سازی در Solid Edge و Solidworks پرداخته می‌شود. روش‌های مختلف طراحی و مدل‌سازی به طور مستقیم بر روی فرآیند طراحی، دقت و انعطاف‌پذیری در پروژه‌ها تاثیر می‌گذارند.

Solidworks: روش تاریخچه‌محور (History-Based Modeling)

مدل‌سازی تاریخچه‌محور: Solidworks به طور عمده از روش مدل‌سازی تاریخچه‌محور استفاده می‌کند که به معنی ذخیره‌سازی تاریخچه‌ای از تمام تغییرات و مراحل طراحی است. این روش شامل مراحل مختلف طراحی است که به ترتیب مشخصی اجرا می‌شود و هر مرحله به مرحله بعدی وابسته است.

کنترل دقیق تغییرات: با استفاده از تاریخچه طراحی، کاربران می‌توانند به راحتی به مراحل قبلی طراحی بازگردند و تغییرات را اصلاح کنند. این قابلیت به‌ویژه در پروژه‌های پیچیده با نیاز به تغییرات مکرر و دقیق مفید است.

پشتیبانی از طراحی پارامتریک: Solidworks قابلیت‌های طراحی پارامتریک را ارائه می‌دهد که به کاربر امکان می‌دهد تا تغییرات در ابعاد و ویژگی‌های مدل را به‌صورت اتوماتیک اعمال کند. به عنوان مثال، تغییر در ابعاد یک قطعه می‌تواند به‌طور خودکار سایر ابعاد مرتبط را تغییر دهد.

تاریخچه طراحی و وابستگی‌ها: تمامی تغییرات و اصلاحات در یک مدل به‌طور خودکار در تاریخچه طراحی ذخیره می‌شود. این امر به کاربران این امکان را می‌دهد که به راحتی تغییرات را پیگیری کرده و از وابستگی‌های طراحی مطلع شوند.

Solid Edge: روش تاریخچه‌محور و Synchronous Technology

مدل‌سازی تاریخچه‌محور: Solid Edge نیز از مدل‌سازی تاریخچه‌محور پشتیبانی می‌کند، مشابه با Solidworks، اما با ویژگی‌های اضافی که در ادامه توضیح داده خواهد شد. این روش به کاربر امکان می‌دهد تا مدل‌های پیچیده را با کنترل دقیق بر روی هر مرحله طراحی ایجاد کند.

امکان تغییر در تاریخچه طراحی: کاربران Solid Edge می‌توانند تغییرات را با حفظ تاریخچه طراحی و وابستگی‌ها انجام دهند. این امر به کاربران این امکان را می‌دهد که در صورت نیاز، تغییرات گسترده‌ای را بدون از دست دادن اطلاعات طراحی قبلی اعمال کنند.

Synchronous Technology: یکی از ویژگی‌های متمایز Solid Edge، فناوری Synchronous است که به‌طور همزمان از قابلیت‌های مدل‌سازی تاریخچه‌محور و Direct Modeling استفاده می‌کند.

مدیریت همزمان تغییرات: Synchronous Technology به کاربران این امکان را می‌دهد که تغییرات را به‌طور مستقیم و بدون وابستگی به تاریخچه طراحی اعمال کنند. این روش به‌ویژه در پروژه‌هایی که نیاز به تغییرات سریع و مکرر دارند، بسیار مفید است.

ترکیب ویژگی‌های مدل‌سازی: با استفاده از این فناوری، کاربران می‌توانند از مزایای هر دو روش تاریخچه‌محور و Direct Modeling بهره‌برداری کنند. به عنوان مثال، می‌توانند به‌طور همزمان طراحی پارامتریک انجام دهند و تغییرات فوری و مستقیم را در مدل‌ها اعمال کنند.

افزایش انعطاف‌پذیری طراحی: این فناوری باعث افزایش انعطاف‌پذیری در طراحی می‌شود و به کاربران این امکان را می‌دهد که به راحتی با تغییرات و نیازهای جدید سازگار شوند. به‌ویژه برای طراحی‌های سریع و پروژه‌های با زمان محدود، این ویژگی بسیار مهم است.

در نهایت، انتخاب بین Solid Edge و Solidworks به نیازهای خاص پروژه و روش‌های طراحی مورد استفاده بستگی دارد.

• اگر نیاز به طراحی پارامتریک دقیق و تاریخچه‌محور دارید، Solidworks گزینه مناسبی است.

• اما اگر به دنبال طراحی سریع و انعطاف‌پذیر با توانایی ترکیب روش‌های مختلف مدل‌سازی هستید، Solid Edge با فناوری Synchronous خود می‌تواند گزینه بهتری باشد.

3. تجزیه و تحلیل و شبیه‌سازی

تجزیه و تحلیل و شبیه‌سازی یکی از بخش‌های حیاتی در فرآیند طراحی مهندسی است که به ارزیابی عملکرد، استحکام و رفتار مدل‌های طراحی شده کمک می‌کند. هر دو نرم‌افزار Solid Edge و Solidworks ابزارهای قدرتمندی برای تجزیه و تحلیل و شبیه‌سازی ارائه می‌دهند، اما ویژگی‌ها و قابلیت‌های آنها تفاوت‌هایی دارند که در ادامه به تفصیل بررسی می‌شود.

Solidworks: قابلیت‌های شبیه‌سازی پیشرفته

Solidworks Simulation : Solidworks با افزونه Solidworks Simulation یکی از جامع‌ترین ابزارهای تحلیل و شبیه‌سازی را ارائه می‌دهد. این افزونه امکانات گسترده‌ای برای تحلیل‌های مختلف به کاربران ارائه می‌دهد:

تحلیل استاتیکی: Solidworks Simulation به کاربران این امکان را می‌دهد تا تحلیل استاتیکی را بر روی مدل‌های طراحی شده انجام دهند. این تحلیل می‌تواند به بررسی نیروها، تنش‌ها، و تغییرات شکل تحت بارگذاری‌های مختلف بپردازد. ویژگی‌های پیشرفته مانند تعریف شرایط مرزی و بارگذاری‌های پیچیده، به دقت بالای تحلیل کمک می‌کند.

تحلیل دینامیکی و ارتعاشات: این افزونه همچنین از تحلیل‌های دینامیکی و ارتعاشات پشتیبانی می‌کند که به بررسی رفتار مدل‌ها در شرایط متغیر و دینامیک می‌پردازد. این تحلیل‌ها به کاربران کمک می‌کند تا تأثیر نیروهای متغیر و ارتعاشات بر روی عملکرد مدل را ارزیابی کنند.

تحلیل حرارتی: قابلیت‌های تحلیل حرارتی در Solidworks Simulation به کاربران اجازه می‌دهد تا توزیع دما، انتقال حرارت و تأثیرات حرارتی بر روی مدل‌ها را بررسی کنند. این ویژگی برای طراحی‌هایی که به انتقال حرارت حساس هستند، بسیار مهم است.

شبیه‌سازی جریان سیالات: Solidworks Flow Simulation به تجزیه و تحلیل جریان‌های سیالی و رفتار مایعات و گازها در اطراف مدل‌ها می‌پردازد. این قابلیت به‌ویژه برای طراحی‌های مرتبط با دینامیک سیالات و سیستم‌های خنک‌کننده کاربرد دارد.

یکپارچگی با محیط طراحی: Solidworks Simulation به‌طور کامل با محیط طراحی Solidworks یکپارچه شده است. این یکپارچگی به کاربران این امکان را می‌دهد که به‌طور همزمان طراحی و شبیه‌سازی را انجام دهند و تغییرات را در هر دو محیط به‌راحتی هماهنگ کنند.

Solid Edge: قابلیت‌های تجزیه و تحلیل و شبیه‌سازی

Solid Edge Simulation : Solid Edge با افزونه Solid Edge Simulation ابزارهای مختلفی برای تجزیه و تحلیل و شبیه‌سازی ارائه می‌دهد، اما ممکن است از نظر گستردگی و قابلیت‌ها نسبت به Solidworks محدودتر باشد:

تحلیل استاتیکی: مشابه با Solidworks، Solid Edge Simulation نیز امکانات تحلیل استاتیکی را ارائه می‌دهد. این ابزار به کاربران این امکان را می‌دهد که تأثیر نیروها و بارگذاری‌های مختلف را بر روی مدل‌ها بررسی کنند و تنش‌ها و تغییرات شکل را تحلیل کنند.

تحلیل حرارتی: Solid Edge Simulation از قابلیت‌های تحلیل حرارتی پشتیبانی می‌کند که به کاربران کمک می‌کند توزیع دما و تأثیرات حرارتی را بررسی کنند. این قابلیت به‌ویژه در طراحی‌هایی که نیاز به تحلیل حرارتی دقیق دارند، مفید است.

تحلیل ارتعاشات: این نرم‌افزار نیز از تحلیل‌های ارتعاشی پشتیبانی می‌کند که به بررسی رفتار مدل‌ها در شرایط ارتعاشات و دینامیک می‌پردازد. این تحلیل‌ها می‌تواند به بهینه‌سازی طراحی‌های حساس به ارتعاشات کمک کند.

تجزیه و تحلیل Flow :Solid Edge نیز از ابزارهای تجزیه و تحلیل جریان سیالات پشتیبانی می‌کند، اما امکانات آن به‌طور کلی نسبت به Solidworks محدودتر است. اگرچه قابلیت‌هایی برای شبیه‌سازی جریان‌ها و انتقال حرارت وجود دارد، اما به‌طور کلی ممکن است نیاز به نرم‌افزارهای تخصصی‌تر مانند Ansys برای تحلیل‌های پیچیده‌تر باشد.

4. کتابخانه‌ها و افزونه‌ها

کتابخانه‌ها و افزونه‌ها بخش مهمی از نرم‌افزارهای CAD هستند که به کاربران این امکان را می‌دهند تا از قطعات، اتصالات و ابزارهای آماده استفاده کنند، طراحی را تسریع بخشند و قابلیت‌های نرم‌افزار را گسترش دهند. در این بخش، به مقایسه ویژگی‌ها و امکانات کتابخانه‌ها و افزونه‌های Solid Edge و Solidworks خواهیم پرداخت.

Solidworks: کتابخانه‌ها و افزونه‌ها

کتابخانه‌های استاندارد: Solidworks به کاربران دسترسی به کتابخانه‌های گسترده‌ای از قطعات استاندارد، اتصالات و اجزای مختلف را فراهم می‌آورد. این کتابخانه‌ها شامل قطعات مختلف از تولیدکنندگان معتبر، اتصالات پیچ و مهره، فنرها، و دیگر اجزای معمول در طراحی‌های صنعتی هستند. این کتابخانه‌ها به‌طور منظم به‌روزرسانی می‌شوند و به کاربران این امکان را می‌دهند که قطعات را سریعاً به مدل‌های خود اضافه کنند.

SOLIDWORKS Content: Solidworks Content، که به‌عنوان کتابخانه آنلاین نیز شناخته می‌شود، به کاربران امکان دسترسی به منابع و قطعات آماده را می‌دهد. این شامل قطعات مدل‌سازی شده توسط کاربران و تولیدکنندگان دیگر است که می‌تواند به طراحی‌های موجود افزوده شود.

افزونه‌های کاربردی: Solidworks از افزونه‌های متعددی پشتیبانی می‌کند که قابلیت‌های نرم‌افزار را به‌شدت گسترش می‌دهند. از جمله این افزونه‌ها می‌توان به افزونه‌های CAM مانند Solidworks CAM، افزونه‌های تحلیل و شبیه‌سازی مانند Solidworks Simulation، و افزونه‌های مدیریت داده‌های طراحی (PDM) مانند Solidworks PDM اشاره کرد. این افزونه‌ها به بهبود فرآیند طراحی و تولید کمک می‌کنند و به‌ویژه برای پروژه‌های پیچیده و بزرگ ضروری هستند.

پشتیبانی و مستندات: Solidworks مستندات جامع و پشتیبانی آنلاین برای افزونه‌ها و کتابخانه‌ها ارائه می‌دهد. این مستندات شامل راهنماهای کاربری، آموزش‌های ویدیویی، و وبینارهای آموزشی است که به کاربران کمک می‌کند تا از تمام قابلیت‌های نرم‌افزار بهره‌برداری کنند.

Solid Edge: کتابخانه‌ها و افزونه‌ها

کتابخانه‌های استاندارد: Solid Edge نیز از کتابخانه‌های استاندارد برای قطعات، اتصالات و اجزای مختلف بهره می‌برد، اما این کتابخانه‌ها ممکن است به‌اندازه Solidworks گسترده نباشند. با این حال، Solid Edge به‌طور منظم کتابخانه‌های خود را به‌روزرسانی می‌کند و به کاربران اجازه می‌دهد تا به سرعت قطعات را به طراحی‌های خود اضافه کنند.

کاتالوگ‌های تولیدکنندگان: Solid Edge به کاربران این امکان را می‌دهد که از کاتالوگ‌های تولیدکنندگان برای قطعات و اجزای صنعتی استفاده کنند. این کاتالوگ‌ها شامل اطلاعات فنی دقیق و مشخصات قطعات است که می‌تواند به طراحی‌های دقیق‌تر کمک کند.

افزونه‌های کاربردی: Solid Edge نیز افزونه‌های متنوعی را ارائه می‌دهد که قابلیت‌های نرم‌افزار را گسترش می‌دهند. از جمله این افزونه‌ها می‌توان به افزونه‌های CAM، افزونه‌های تحلیل و شبیه‌سازی، و افزونه‌های مدیریت داده‌های طراحی اشاره کرد. یکی از افزونه‌های برجسته Solid Edge، افزونه CAM Express است که به کاربران این امکان را می‌دهد تا به‌طور مستقیم از مدل‌های طراحی شده به تولید بپردازند.

پشتیبانی و مستندات: Solid Edge نیز مستندات و پشتیبانی خوبی برای کتابخانه‌ها و افزونه‌های خود ارائه می‌دهد. این مستندات شامل راهنماهای کاربری، آموزش‌های ویدیویی، و وبینارهای آموزشی است که به کاربران کمک می‌کند تا از تمام قابلیت‌های نرم‌افزار بهره‌برداری کنند.

در نهایت، انتخاب بین Solid Edge و Solidworks از نظر کتابخانه‌ها و افزونه‌ها بستگی به نیازهای خاص پروژه و امکانات مورد نیاز دارد.

• اگر به دنبال تنوع و گستردگی بالای منابع و ابزارهای کاربردی هستید، Solidworks به دلیل امکانات گسترده‌اش انتخاب مناسبی است.

• اما اگر به دنبال کتابخانه‌های خاص و افزونه‌های مرتبط با تولید هستید، Solid Edge با قابلیت‌های خود می‌تواند گزینه خوبی باشد.

5. مدیریت داده‌ها و همکاری تیمی

مدیریت داده‌ها و قابلیت‌های همکاری تیمی از جمله عواملی هستند که تاثیر زیادی بر روی کارایی و هماهنگی تیم‌های طراحی و مهندسی دارند. در این بخش، به بررسی ویژگی‌های مدیریت داده‌ها و قابلیت‌های همکاری تیمی در Solid Edge و Solidworks خواهیم پرداخت.

Solidworks: مدیریت داده‌ها و همکاری تیمی

Solidworks PDM (Product Data Management) :Solidworks از ابزار Solidworks PDM برای مدیریت داده‌های طراحی استفاده می‌کند. این ابزار به کاربران این امکان را می‌دهد که داده‌های طراحی را به‌طور مرکزی ذخیره، مدیریت و کنترل کنند. ویژگی‌های اصلی Solidworks PDM شامل:

مدیریت نسخه‌ها و تغییرات: Solidworks PDM به کاربران این امکان را می‌دهد که نسخه‌های مختلف از مستندات و مدل‌ها را ذخیره و مدیریت کنند. این قابلیت به‌ویژه در پروژه‌های پیچیده که نیاز به پیگیری تغییرات متعدد وجود دارد، بسیار مفید است.

کنترل دسترسی و امنیت: Solidworks PDM امکانات پیشرفته‌ای برای کنترل دسترسی و امنیت داده‌ها ارائه می‌دهد. مدیران سیستم می‌توانند دسترسی به داده‌ها را بر اساس نقش‌ها و نیازهای تیم‌های مختلف تنظیم کنند.

یکپارچگی با نرم‌افزار Solidworks :Solidworks PDM به‌طور کامل با نرم‌افزار Solidworks یکپارچه شده است و به کاربران این امکان را می‌دهد که از داخل محیط Solidworks به مدیریت داده‌ها و همکاری تیمی بپردازند.

همکاری و اشتراک‌گذاری: این ابزار امکاناتی برای همکاری تیمی و اشتراک‌گذاری داده‌ها بین اعضای تیم فراهم می‌آورد. کاربران می‌توانند به راحتی مدل‌ها و مستندات را به اشتراک بگذارند و تغییرات را در زمان واقعی پیگیری کنند.

Solidworks Cloud Services :Solidworks همچنین خدمات ابری را برای دسترسی به داده‌ها و همکاری تیمی ارائه می‌دهد. این خدمات به کاربران این امکان را می‌دهد که به داده‌ها از هر مکان و دستگاهی دسترسی داشته باشند و به‌طور همزمان بر روی پروژه‌ها کار کنند.

Solid Edge: مدیریت داده‌ها و همکاری تیمی

Solid Edge Insight :Solid Edge از ابزار Solid Edge Insight برای مدیریت داده‌های طراحی و همکاری تیمی استفاده می‌کند. این ابزار به کاربران این امکان را می‌دهد که داده‌های طراحی را به‌طور مرکزی ذخیره و مدیریت کنند. ویژگی‌های اصلی Solid Edge Insight شامل:

مدیریت نسخه‌ها و تغییرات: Solid Edge Insight به کاربران این امکان را می‌دهد که نسخه‌های مختلف از مدل‌ها و مستندات را ذخیره و مدیریت کنند. این قابلیت به‌ویژه در پروژه‌های بزرگ و پیچیده که نیاز به پیگیری تغییرات متعددی وجود دارد، بسیار مفید است.

کنترل دسترسی و امنیت: Solid Edge Insight امکاناتی برای کنترل دسترسی و امنیت داده‌ها ارائه می‌دهد. مدیران سیستم می‌توانند دسترسی به داده‌ها را بر اساس نقش‌ها و نیازهای تیم‌های مختلف تنظیم کنند.

یکپارچگی با نرم‌افزار Solid Edge :Solid Edge Insight به‌طور کامل با نرم‌افزار Solid Edge یکپارچه شده است و به کاربران این امکان را می‌دهد که از داخل محیط Solid Edge به مدیریت داده‌ها و همکاری تیمی بپردازند.

همکاری تیمی و ابزارهای ابری: Solid Edge همچنین امکاناتی برای همکاری تیمی و ابزارهای ابری ارائه می‌دهد که به کاربران این امکان را می‌دهد تا به‌طور همزمان بر روی پروژه‌ها کار کنند و داده‌ها را از هر مکان و دستگاهی مدیریت کنند.

در نهایت، انتخاب بین Solid Edge و Solidworks برای مدیریت داده‌ها و همکاری تیمی به نیازهای خاص تیم و پروژه بستگی دارد.

• اگر به دنبال امکانات پیشرفته و جامع مدیریت داده‌ها و همکاری تیمی هستید، Solidworks به دلیل قابلیت‌های گسترده‌اش انتخاب مناسبی است.

• اما اگر به دنبال ابزارهایی برای مدیریت داده‌ها و همکاری تیمی با امکانات خوب و یکپارچگی بالا هستید، Solid Edge با قابلیت‌های خود می‌تواند گزینه خوبی باشد.

6. قابلیت‌های تولید و ماشین‌کاری

قابلیت‌های تولید و ماشین‌کاری بخش مهمی از فرآیند طراحی CAD هستند که به کاربران این امکان را می‌دهند تا مدل‌های طراحی شده را به قطعات قابل تولید تبدیل کنند. این بخش شامل ابزارهایی برای برنامه‌ریزی تولید، ماشین‌کاری، و تولید قطعات است. در این قسمت، به مقایسه قابلیت‌های تولید و ماشین‌کاری در Solid Edge و Solidworks پرداخته خواهد شد.

Solidworks: قابلیت‌های تولید و ماشین‌کاری

Solidworks CAM :Solidworks CAM یک افزونه قدرتمند است که به کاربران این امکان را می‌دهد تا برنامه‌های ماشین‌کاری را به‌طور مستقیم از داخل محیط Solidworks ایجاد کنند. ویژگی‌های کلیدی Solidworks CAM شامل:

برنامه‌ریزی ماشین‌کاری: Solidworks CAM به کاربران این امکان را می‌دهد تا برنامه‌های ماشین‌کاری برای دستگاه‌های CNC را ایجاد کنند. این ابزار شامل امکاناتی برای تعریف استراتژی‌های برش، تعیین پارامترهای ماشین‌کاری، و شبیه‌سازی فرآیند تولید است.

تولید برنامه‌های NC: کاربران می‌توانند برنامه‌های NC (Numerical Control) برای ماشین‌های CNC تولید کنند. این برنامه‌ها شامل کدهای دقیق برای اجرای عملیات ماشین‌کاری بر روی قطعات هستند و به دقت بالا در تولید کمک می‌کنند.

شبیه‌سازی ماشین‌کاری: Solidworks CAM امکان شبیه‌سازی فرآیند ماشین‌کاری را فراهم می‌آورد که به کاربران کمک می‌کند تا قبل از اجرای واقعی، مشکلات احتمالی را شناسایی و رفع کنند. این شبیه‌سازی می‌تواند به‌ویژه برای بهینه‌سازی فرآیند تولید و کاهش هزینه‌ها مفید باشد.

یکپارچگی با طراحی: Solidworks CAM به‌طور کامل با محیط طراحی Solidworks یکپارچه شده است و به کاربران این امکان را می‌دهد که از داخل محیط طراحی به برنامه‌ریزی و تولید بپردازند.

افزونه‌های تولید: Solidworks همچنین از افزونه‌های تولید دیگری مانند Solidworks MBD (Model-Based Definition) و Solidworks Inspection پشتیبانی می‌کند. این افزونه‌ها به کاربران کمک می‌کنند تا مستندات تولید و بازرسی را به‌طور دقیق و کارآمد تهیه کنند.

Solid Edge: قابلیت‌های تولید و ماشین‌کاری

Solid Edge CAM Pro :Solid Edge CAM Pro یکی از ابزارهای اصلی برای برنامه‌ریزی و ماشین‌کاری در Solid Edge است. ویژگی‌های کلیدی Solid Edge CAM Pro شامل:

برنامه‌ریزی ماشین‌کاری: Solid Edge CAM Pro به کاربران این امکان را می‌دهد تا برنامه‌های ماشین‌کاری را برای دستگاه‌های CNC ایجاد کنند. این ابزار شامل امکاناتی برای تعیین استراتژی‌های برش، پارامترهای ماشین‌کاری، و شبیه‌سازی فرآیند تولید است.

تولید برنامه‌های NC: مشابه با Solidworks CAM، Solid Edge CAM Pro نیز به کاربران امکان تولید برنامه‌های NC را می‌دهد که شامل کدهای دقیق برای ماشین‌های CNC است. این برنامه‌ها به دقت در تولید و کاهش خطاها کمک می‌کنند.

شبیه‌سازی ماشین‌کاری: Solid Edge CAM Pro امکانات شبیه‌سازی ماشین‌کاری را ارائه می‌دهد که به کاربران کمک می‌کند تا فرآیند تولید را قبل از اجرای واقعی بررسی کنند و مشکلات احتمالی را شناسایی کنند.

یکپارچگی با طراحی: Solid Edge CAM Pro به‌طور کامل با محیط طراحی Solid Edge یکپارچه شده است و به کاربران این امکان را می‌دهد که از داخل محیط طراحی به برنامه‌ریزی و تولید بپردازند.

افزونه‌های تولید: Solid Edge همچنین از افزونه‌های تولید دیگری مانند Solid Edge Manufacturing Integration پشتیبانی می‌کند که به بهبود فرآیند تولید و مدیریت تولید کمک می‌کند.

در نهایت، انتخاب بین Solid Edge و Solidworks برای قابلیت‌های تولید و ماشین‌کاری به نیازهای خاص پروژه و تیم طراحی بستگی دارد.

• اگر به دنبال امکانات پیشرفته و یکپارچگی بالا در برنامه‌ریزی و تولید هستید، Solidworks به دلیل ویژگی‌های گسترده‌اش انتخاب مناسبی است.

• اما اگر به دنبال ابزارهای قدرتمند و یکپارچگی خوب در تولید هستید، Solid Edge با قابلیت‌های خود می‌تواند گزینه خوبی باشد.

نتیجه‌گیری

انتخاب بین Solid Edge و Solidworks بستگی به نیازهای خاص پروژه و سطح تجربه کاربر دارد. اگر نیاز به مدلسازی تاریخچه‌محور دقیق و قابلیت‌های تحلیلی پیشرفته دارید، Solidworks انتخاب مناسبی است. اما اگر به دنبال مدلسازی سریع و بدون نیاز به تاریخچه، با حفظ انعطاف‌پذیری در تغییرات هستید، Solid Edge می‌تواند گزینه بهتری باشد.

برای پروژه‌هایی که نیاز به یکپارچگی کامل بین طراحی، تحلیل و تولید دارند، Solidworks به دلیل گستردگی افزونه‌ها و یکپارچگی بالاتر، انتخاب مناسبی است. اما برای پروژه‌هایی که نیاز به تغییرات سریع و تکرارپذیری بالا دارند، Solid Edge به دلیل فناوری Synchronous خود، برتری دارد.

در نهایت، آشنایی کامل با نیازهای پروژه و توانایی‌های هر یک از این نرم‌افزارها، به شما کمک می‌کند تا تصمیم‌گیری بهتری داشته باشید و ابزار مناسب‌تری را برای دستیابی به اهداف خود انتخاب کنید.

برای کسب اطلاعات بیشتر در مورد نرم‌افزارهای طراحی و مدل‌سازی، و همچنین برای دسترسی به منابع آموزشی و دوره‌های تخصصی، لطفاً به صفحه فروشگاه دوره‌ها و منابع ما مراجعه کنید. اگر سوالات بیشتری دارید یا نیاز به مشاوره تخصصی دارید، با تیم ما از طریق صفحه تماس با ما ارتباط برقرار کنید. همچنین، برای سفارش پروژه‌های طراحی و مدل‌سازی به صفحه سفارش پروژه‌ها سر بزنید. انتخاب صحیح نرم‌افزار می‌تواند تأثیر زیادی بر موفقیت پروژه‌های شما داشته باشد، پس با ما همراه باشید تا بهترین تصمیم را اتخاذ کنید.
